Full resolution (JPEG) - On this page / på denna sida - Nr. 40. 1 oktober 1915 - Sider ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

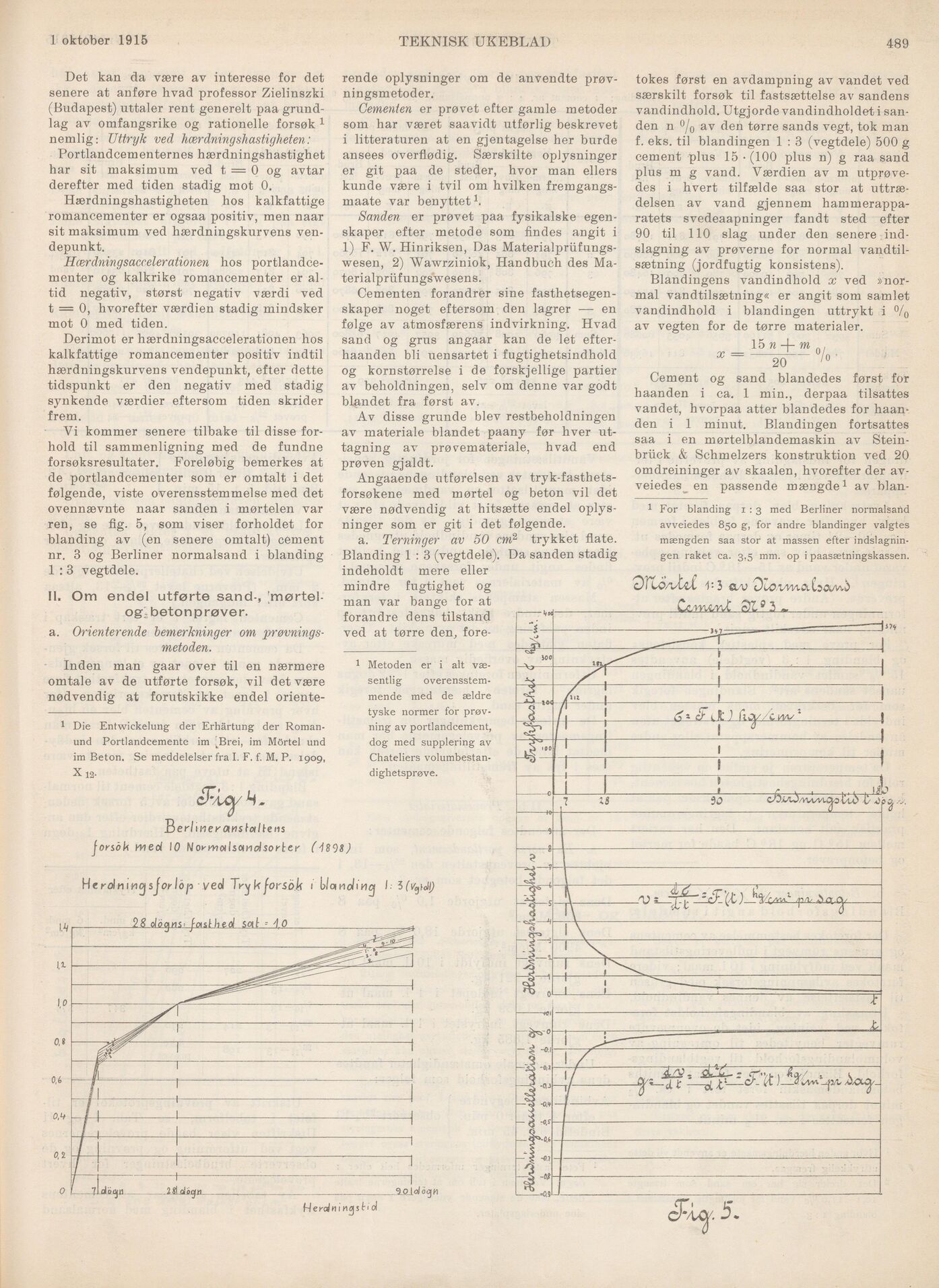

1 oktober 1915
TEKNISK UKEBLAD
489
Det kan da være av interesse for det
senere at anføre hvad professor Zielinszki
(Budapest) uttaler rent generelt paa
grundlag av omfangsrike og rationelle forsøk 1
nemlig: Uttryk ved hærdningshastigheten:
Portlandcementernes hærdningshastighet
har sit maksimum ved t = 0 og avtar
derefter med tiden stadig mot 0.
Hærdningshastigheten hos kalkfattige
romancementer er ogsaa positiv, men naar
sit maksimum ved hærdningskurvens
vendepunkt.
Hærdningsaccelerationen hos
portlandce-menter og kalkrike romancementer er
altid negativ, størst negativ værdi ved
t = 0, hvorefter værdien stadig mindsker
mot 0 med tiden.
Derimot er hærdningsaccelerationen hos
kalkfattige romancementer positiv indtil
hærdningskurvens vendepunkt, efter dette
tidspunkt er den negativ med stadig
synkende værdier eftersom tiden skrider
frem.
Vi kommer senere tilbake til disse
forhold til sammenligning med de fundne
forsøksresultater. Foreløbig bemerkes at
de portlandcementer som er omtalt i det
følgende, viste overensstemmelse med det
ovennævnte naar sanden i mørtelen var
ren, se fig. 5, som viser forholdet for
blanding av (en senere omtalt) cement
nr. 3 og Berliner normalsand i blanding
1 :3 vegtdele.
II. Om endel utførte sand-,
^mørtel-og-beton prøver.
a. Orienterende bemerkninger om
prøvningsmetoden.
Inden man gaar over til en nærmere
omtale av de utførte forsøk, vil det være
nødvendig at forutskikke endel
oriente
1 Die Entwickelung der Erhärtung der
Roman-und Portlandcemente im ’Brei, im Mörtel und
im Beton. Se meddelelser fra I. F. f. M. P. 1909,
X 12.
forsàk med 10 NoKwoilsoiHdsorteK
rende oplysninger om de anvendte
prøvningsmetoder.
Cementen er prøvet efter gamle metoder
som har været saavidt utførlig beskrevet
i litteraturen at en gjentagelse her burde
ansees overflødig. Særskilte oplysninger
er git paa de steder, hvor man ellers
kunde være i tvil om hvilken
fremgangs-maate var benyttet1.
Sanden er prøvet paa fysikalske
egenskaper efter metode som findes angit i
1) F. W. Hinriksen, Das
Materialprüfungs-wesen, 2) Wawrziniok, Handbuch des
Ma-terialprüfungswesens.
Cementen forandrer sine
fasthetsegen-skaper noget eftersom den lagrer — en
følge av atmosfærens indvirkning. Hvad
sand og grus angaar kan de let
efter-haanden bli uensartet i fugtighetsindhold
og kornstørrelse i de forskjellige partier
av beholdningen, selv om denne var godt
blandet fra først av.
Av disse grunde blev restbeholdningen
av materiale blandet paany før hver
ut-tagning av prøvemateriale, hvad end
prøven gjaldt.
Angaaende utførelsen av
tryk-fasthets-forsøkene med mørtel og beton vil det
være nødvendig at hitsætte endel
oplysninger som er git i det følgende.
a. Terninger av 50 cm2 trykket flate.
Blanding 1 : 3 (vegtdele). Da sanden stadig
indeholdt mere eller
mindre fugtighet og
man var bange for at
forandre dens tilstand
ved at tørre den, fore-
1 Metoden er i alt
væsentlig overensstemmende med de ældre
tyske normer for
prøvning av portlandcement,
dog med supplering av
Chateliers
volumbestan-dighetsprøve.
tokes først en avdampning av vandet ved
særskilt forsøk til fastsættelse av sandens
vandindhold. Utgjorde vandindholdet!
sanden n °/0 av den tørre sands vegt, tok man
f. eks. til blandingen 1 : 3 (vegtdele) 500 g
cement plus 15 -(100 plus n) g raa sand
plus m g vand. Værdien av m
utprøve-des i hvert tilfælde saa stor at
uttræ-delsen av vand gjennem
hammerappa-ratets svedeaapninger fandt sted efter
90 til 110 slag under den senere
ind-slagning av prøverne for normal
vandtilsætning (jordfugtig konsistens).
Blandingens vandindhold x ved
»normal vandtilsætning« er angit som samlet
vandindhold i blandingen uttrykt i °/0
av vegten for de tørre materialer.
15 n 4- m n,
æ ~2Ö“ /’ ’
Cement og sand blandedes først for
haanden i ca. 1 min., derpaa tilsattes
vandet, hvorpaa atter blandedes for
haanden i 1 minut. Blandingen fortsattes
saa i en mørtelblandemaskin av
Stein-briick & Schmelzers konstruktion ved 20
omdreininger av skaalen, hvorefter der
av-veiedes en passende mængde1 av blan-
1 For blanding i : 3 med Berliner normalsand
avveiedes 850 g, for andre blandinger valgtes
mængden saa stor at massen efter
indslagnin-gen raket ca. 3,5 mm. op i paasætningskassen.
<< prev. page << föreg. sida << >> nästa sida >> next page >>
