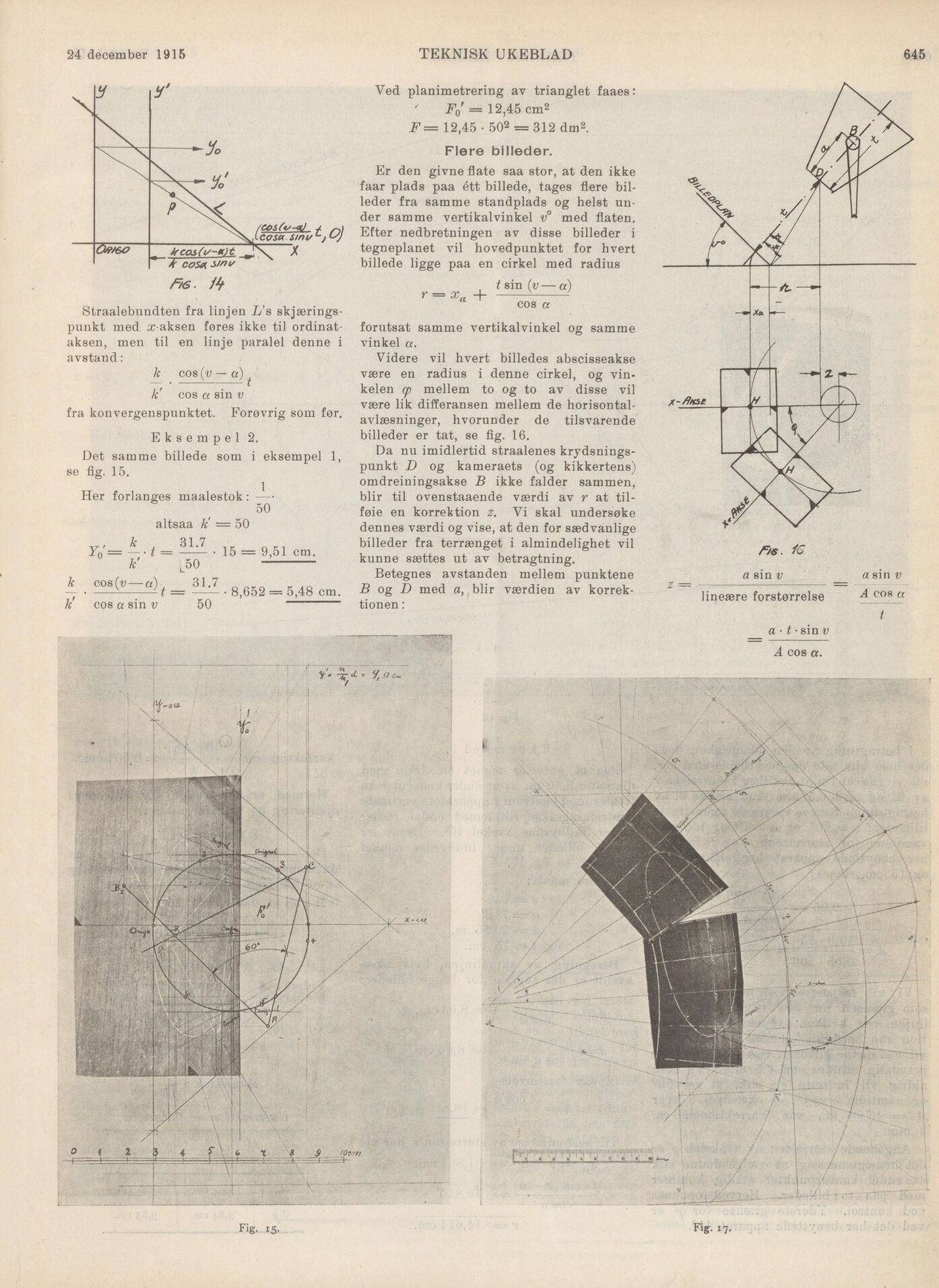

24 december 1915
TEKNISK UKEBLAD
645
fy G.
Straalebundten fra linjen L’s
skjæringspunkt med x aksen føres ikke til
ordinataksen, men til en linje paralel denne i
avstand:
k cos(v — a)
k’ cos a sin v
fra konvergenspunktet. Forøvrig som før.
Eksempel 2.
Det samme billede som i eksempel 1,
se fig. 15.
Her forlanges maalestok: — •
altsaa k’ = 50
v’ k , 31.7
y0 = — t = ––––-• 15 = 9,51 cm.
k’ L50 ––––
k cos(v —a) 31.7
— • —––––-1 = ––-• 8,652 — 5,48 cm.
k’ cos a sin v 50
Ved planimetrering av trianglet faaes:
’ Fo = 12,45 cm2
F = 12,45 • 502 = 312 dm2.
Flere billeder.
Er den givne flate saa stor, at den ikke
faar plads paa étt billede, tages flere
billeder fra samme standplads og helst
under samme vertikalvinkel v° med flaten.
Efter nedbretningen av disse billeder i
tegneplanet vil hovedpunktet for hvert
billede ligge paa en cirkel med radius
, t sin (v— a)
T = xn H––––i––-
cos a
forutsat samme vertikalvinkel og samme
vinkel a.
Videre vil hvert billedes abscisseakse
være en radius i denne cirkel, og
vinkelen rp mellem to og to av disse vil
være lik differansen mellem de
horisontal-avlæsninger, hvorunder de tilsvarende
billeder er tat, se fig. 16.
Da nu imidlertid straalenes
krydsningspunkt D og kameraets (og kikkertens)
omdreiningsakse B ikke falder sammen,
biir til ovenstaaende værdi av r at
til-føie en korrektion z. Vi skal undersøke
dennes værdi og vise, at den for sædvanlige
billeder fra terrænget i almindelighet vil
kunne sættes ut av betragtning.
Betegnes avstanden mellem punktene
B og D med a, biir værdien av
korrektionen :
Fig- 15-
a • t • sin v
A cos a.
Fiç. 17.
