fannens bygning.
Utførelsen blev en på 5 par pontoner flytende
jern-renne innstilbar ved hjelp av 4 par spill på like så mange
betongpillärer, som styrer den i lengderetningen.

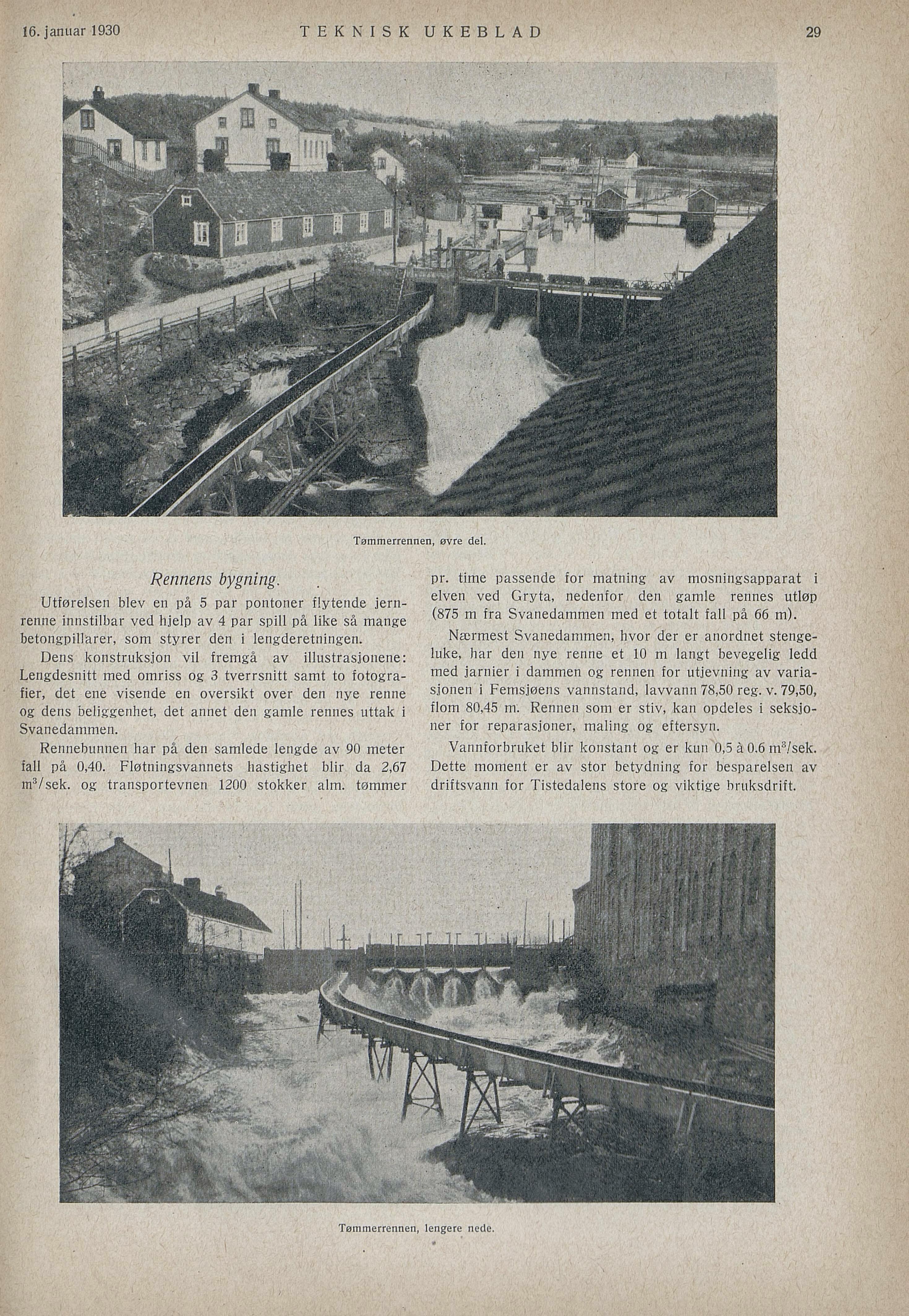

Dens konstruksjon vil fremgå av illustrasjonene:
Lengdesnitt med omriss og 3 tverrsnitt samt to
fotografier, det ene visende en oversikt over den nye renne
og dens beliggenhet, det annet den gamle rennes uttak i
Svanedammen.
Rennebunnen har på den samlede lengde av 90 meter
fall på 0,40. Fløtningsvannets hastighet blir da 2,67
m3/sek. og transportevnen 1200 stokker alm. tømmer
pr. time passende for matning av mosningsapparat i
elven ved Gryta, nedenfor den gamle rennes utløp
(875 m fra Svanedammen med et totalt fall på 66 m).
Nærmest Svanedammen, hvor der er anordnet
stenge-luke, har den nye renne et 10 m langt bevegelig ledd
med jarnier i dammen og rennen for utjevning av
variasjonen i Femsjøens vannstand, lavvann 78,50 reg. v. 79,50,
flom 80,45 m. Rennen som er stiv, kan opdeles i
seksjoner for reparasjoner, maling og eftersyn.
Vannforbruket blir konstant og er kun 0,5 à 0.6 m3/sek.
Dette moment er av stor betydning for besparelsen av
driftsvann for Tistedalens store og viktige bruksdrift.
Tømmerrennen, lengere nede.
Tømmerrennen, øvre del.
