4. desember 1930
TEKNISK UKEBLAD
573
for å måle dette større dyp trykke på en på apparatet
anbragt knapp, hvorved utsendelse av en ny lydimpuls
forhindres. For å bestemme dybden må nu viserens fulle
omdreininger telles og multipliseres med 1000, hertil
adderes så den dybde som avleses i det øieblikk ekkoet
høres.
Igangsetningen av apparatet er den enklest tenkelige.
En bryter innkobies og efter at apparatet selv har
inn-regulert sig, angir det efter kort tid automatisk
dybden-Navigasjonsofficeren på broen kan derfor uten å tilkalle
nogen hjelp, når som helst og så ofte det ønskes, foreta
de nødvendige loddinger. Den enkle måte hvorpå
avlesningen av apparatet finner sted samtidig som denne med
stor nøiaktighet kan skje på flere meters avstand er en
økning av navigasjonens sikkerhet som ikke kan
undervurderes.
I fig. 2 er vist et billede av bestikklugaren på S/S
«Columbus» hvor man ser anordningen av loddeapparatet.
Med type V, navigasjonsloddet, får man 30
lodd-skudd pr. minutt. Det er derfor spesielt i usiktbart vær
for navigatøren av uvurderlig nytte å ha et apparat
for hånden, der kontinuerlig og lett synlig den hele tid
viser dybden. Dybdemålingene sammenholdt med
sjøkartet gir et utmerket middel til stedsbestemmelse.
Allerede for ca. 6 år siden var Atlas-loddet i
anvendelse ombord i opmålingsfartøier og et av disse, det
tyske fartøi «Meteor» utførte i 1925—27 med Atlas-loddet

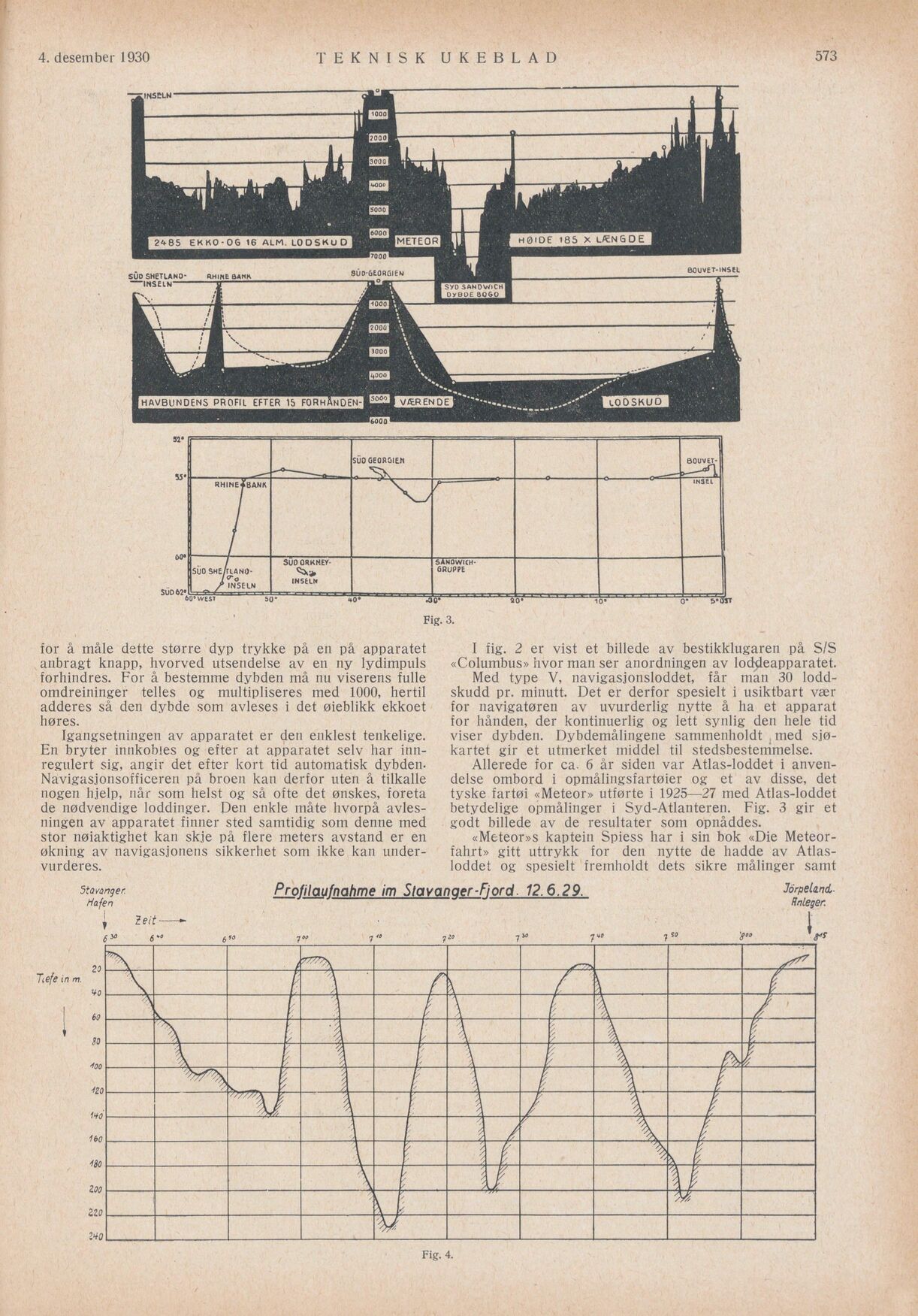

betydelige opmålinger i Syd-Atlanteren. Fig. 3 gir et
godt billede av de resultater som opnåddes.
«Meteor»s kaptein Spiess har i sin bok «Die
Meteor-fahrt» gitt uttrykk for den nytte de hadde av
Atlas-loddet og spesielt fremholdt dets sikre målinger samt
Fig. 4.
Fig. 3.
