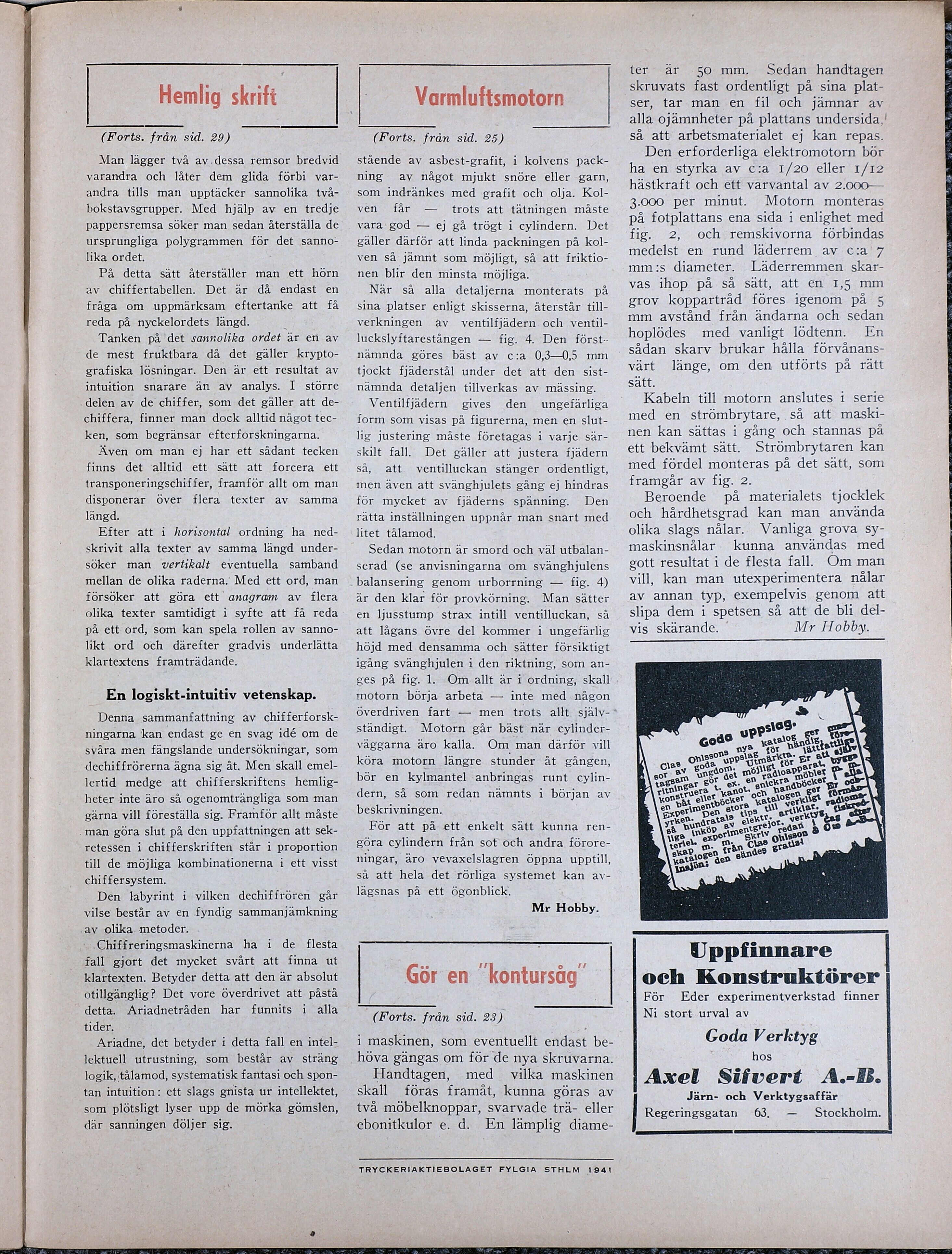

Full resolution (JPEG) - On this page / på denna sida - Händigt folk. Gör en ”kontursåg” av en gammal symaskin! Av Mr Hobby - Varmluftsmotorn som drives av en ljuslåga, av Mr Hobby - Hemlig skrift - Annonser
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Hemlig skrift
Varmluftsmotorn
(Forts. från sid. 29)
Man lägger två av.dessa remsor bredvid
varandra och låter dem glida förbi var-
andra tills man upptäcker sannolika två-
bokstavsgrupper. Med hjälp av en tredje
pappersremsa söker man sedan återställa de
ursprungliga polygrammen för det sanno-
lika ordet.
På detta sätt återställer man ett hörn
av chiffertabellen. Det är då endast en
fråga om uppmärksam eftertanke att få
reda på nyckelordets längd. :
Tanken på det sannolika ordet är en av
de mest fruktbara då det gäller krypto-
grafiska lösningar. Den är ett resultat av
intuition snarare än av analys. I större
delen av de chiffer, som det gäller att de-
chiffera, finner man dock alltid något tec-
ken, som begränsar efterforskningarna.
Även om man ej har ett sådant tecken
finns det alltid ett sätt att forcera ett
transponeringschiffer, framför allt om man
disponerar över flera texter av samma
längd.
Efter att i horisontal ordning ha ned-
skrivit alla texter av samma längd under-
söker man vertikalt eventuella samband
mellan de olika raderna. Med ett ord, man
försöker att göra ett anagram av flera
olika texter samtidigt i syfte att få reda
på ett ord, som kan spela rollen av sanno-
likt ord och därefter gradvis underlätta
klartextens framträdande.
En logiskt-intuitiv vetenskap.
Denna sammanfattning av chifferforsk-
ningarna kan endast ge en svag idé om de
svåra men fängslande undersökningar, som
dechiffrörerna ägna sig åt. Men skall emel-
lertid medge att chifferskriftens hemlig-
heter inte äro så ogenomträngliga som man
gärna vill föreställa sig. Framför allt måste
man göra slut på den uppfattningen att sek-
retessen i chifferskriften står i proportion
till de möjliga kombinationerna i ett visst
chiffersystem.
Den labyrint i vilken dechiffrören går
vilse består av en fyndig sammanjamkning
av olika metoder.
Chiffreringsmaskinerna ha i de flesta
fall gjort det mycket svårt att finna ut
klartexten. Betyder detta att den är absolut
otillgänglig? Det vore överdrivet att påstå
detta. Ariadnetråden har funnits i alla
tider.
Ariadne, det betyder i detta fall en intel-
lektuell utrustning, som består av sträng
logik, tålamod, systematisk fantasi och spon-
tan intuition: ett slags gnista ur intellektet,
som plötsligt lyser upp de mörka gömslen,
där sanningen döljer sig.
(Forts. från sid. 25)
stående av asbest-grafit, i kolvens pack-
ning av något mjukt snöre eller garn,
som indränkes med grafit och olja. Kol-
ven får — trots att tätningen måste
vara god — ej gå trögt i cylindern. Det
galler därför att linda packningen på kol-
ven så jämnt som möjligt, så att friktio-
nen blir den minsta möjliga.
När så alla detaljerna monterats på
sina platser enligt skisserna, återstår till-
verkningen av ventilfjädern och ventil-
luckslyftarestången — fig. 4. Den först-
nämnda göres bäst av c:a 0,3—0,5 mm
tjockt fjäderstål under det att den sist-
nämnda detaljen tillverkas av mässing.
Ventilfjädern gives den ungefärliga
form som visas på figurerna, men en slut-
lig justering måste företagas i varje sär-
skilt fall. Det gäller att justera fjädern
så, att ventilluckan stänger ordentligt,
men aven att svänghjulets gång ej hindras
för mycket av fjäderns spänning. Den
rätta inställningen uppnår man snart med
litet tålamod.
Sedan motorn är smord och väl utbalan-
serad (se anvisningarna om svänghjulens
balansering genom urborrning — fig. 4)
är den klar för provkörning. Man sätter
en ljusstump strax intill ventilluckan, så
att lågans övre del kommer i ungefärlig
höjd med densamma och sätter försiktigt
igång svänghjulen i den riktning, som an-
ges på fig. 1. Om allt är i ordning, skall
motorn börja arbeta — inte med någon
överdriven fart — men trots allt själv-”
ständigt. Motorn går bäst när cylinder-
väggarna äro kalla. Om man därför vill
köra motorn längre stunder åt gången,
bör en kylmantel anbringas runt cylin-
dern, så som redan nämnts i början av
beskrivningen.
För att på ett enkelt sätt kunna ren-
göra cylindern från sot och andra förore-
ningar, äro vevaxelslagren öppna upptill,
så att hela det rörliga systemet kan av-
lägsnas på ett ögonblick.
Mr Hobby.
Gör en ”kontursåg”
(Forts. från sid. 23)
i maskinen, som eventuellt endast be-
höva gangas om för de nya skruvarna.
Handtagen, med vilka maskinen
skall föras framåt, kunna göras av
två möbelknoppar, svarvade trä- eller
ebonitkulor e. d. En lämplig diame-
TRYCKERIAKTIEBOLAGET FYLGIA STHLM 1941
ST. Nr. HO. snara
Sedan handtagen
skruvats fast ordentligt på sina plat-
ser, tar man en fil och jämnar av
alla ojämnheter på plattans undersida,
så att arbetsmaterialet ej kan repas.
Den erforderliga elektromotorn bör
ha en styrka av c:a 1/20 eller 1/12
hästkraft och ett varvantal av 2.000—
3.000 per minut. Motorn monteras
på fotplattans ena sida i enlighet med
fig. 2, och remskivorna förbindas
medelst en rund läderrem av c:a 7
mm :s diameter. Läderremmen skar-
vas ihop på så sätt, att en 1,5 mm
grov koppartråd föres igenom på 5
mm avstånd från ändarna och sedan
hoplödes med vanligt lödtenn. En
sådan skarv brukar hålla förvånans-
värt länge, om den utförts på rätt
sätt.
Kabeln till motorn anslutes i serie
med en strömbrytare, så att maski-
nen kan sättas i gång och stannas på
ett bekvämt sätt. Strömbrytaren kan
med fördel monteras på det sätt, som
framgår av fig. 2.
Beroende på materialets tjocklek
och hårdhetsgrad kan man använda
olika slags nålar. Vanliga grova Sy-
maskinsnålar kunna användas med
gott resultat i de flesta fall. Om man
vill, kan man utexperimentera nålar
av annan typ, exempelvis genom att
slipa dem i spetsen så att de bli del-
vis skärande. Mr Hobby.
