SAPA T TKF SEEYRAER
Ra PE
PESEEEEA
KEPSAR
H
NISSE
()
aogt((lllll "ue
mn
nt T
| >

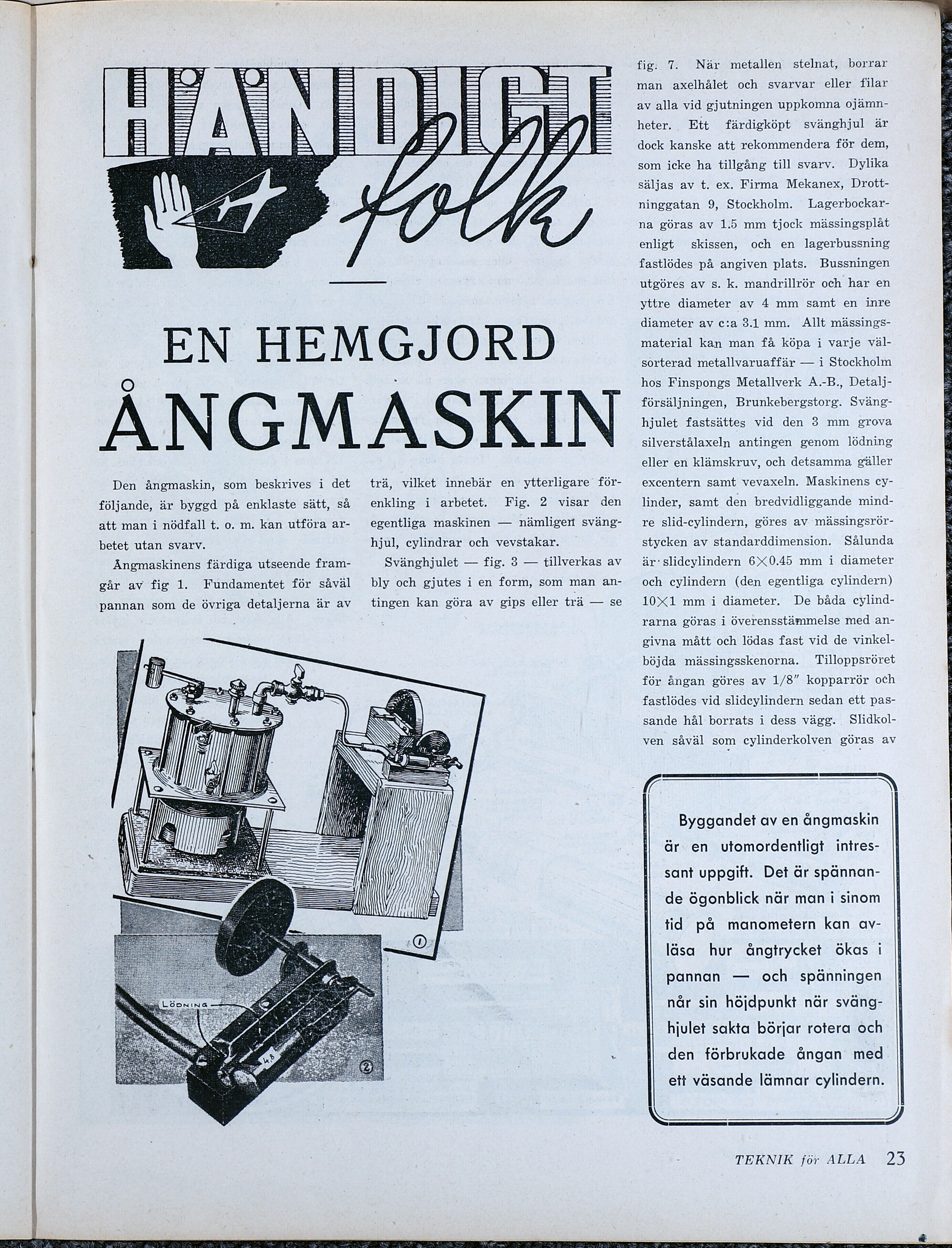

EN HEMGJORD
ÅNGMASKIN
Den ångmaskin, som beskrives i det
följande, är byggd på enklaste sätt, så
att man i nödfall t. o. m. kan utföra ar-
betet utan svarv.
Ängmaskinens färdiga utseende fram-
går av fig 1. Fundamentet för såväl
pannan som de övriga detaljerna är av
trä, vilket innebär en ytterligare för-
enkling i arbetet. Fig. 2 visar den
egentliga maskinen — nämligen! sväng-
hjul, cylindrar och vevstakar.
Svänghjulet — fig. 3 — tillverkas av
bly och gjutes i en form, som man an-
tingen kan göra av gips eller trä — se
fig. 7. När metallen stelnat, borrar
man axelhålet och svarvar eller filar
av alla vid gjutningen uppkomna ojämn-
heter... Ett
dock kanske att rekommendera för dem,
färdigköpt svänghjul är
som icke ha tillgång till svarv. Dylika
säljas av t. ex. Firma Mekanex, Drott-
ninggatan 9, Stockholm. Lagerbockar-
na göras av 1.5 mm tjock mässingsplåt
enligt skissen, och en lagerbussning
fastlödes på angiven plats. Bussningen
utgöres av s. k. mandrillrör och har en
yttre diameter av 4 mm samt en inre
diameter av c:a 3.1 mm. Allt mässings-
material kan man få köpa i varje väl-
sorterad metallvaruaffär — i Stockholm
hos Finspongs Metallverk A.-B., Detalj-
försäljningen, Brunkebergstorg. Sväng-
hjulet fastsättes vid den 3 mm grova
silverstålaxeln antingen genom lödning
eller en klämskruv, och detsamma gäller
excentern samt vevaxeln. Maskinens cy-
linder, samt den bredvidliggande mind-
re slid-cylindern, göres av mässingsrör-
stycken av standarddimension. Sålunda
är: slideylindern 6X0.45 mm i diameter
och cylindern (den egentliga cylindern)
10X1 mm i diameter. De båda cylind-
rarna göras i överensstämmelse med an-
givna mått och lödas fast vid de vinkel-
böjda mässingsskenorna. Tilloppsröret
för ångan göres av 1/8” kopparrör och
fastlödes vid slideylindern sedan ett pas-
sande hål borrats i dess vägg. Slidkol-
ven såväl som cylinderkolven göras av
( VN
Byggandet av en ångmaskin
är: en utomordentligt intres-
sant uppgift. Det är spännan-
de ögonblick när man i sinom
tid på manometern kan av-
läsa hur ångtrycket ökas i
pannan — och spänningen
når sin höjdpunkt när sväng-
hjulet sakta börjar rotera och
den förbrukade ångan med
CE väsande lämnar cylindern.
|
hb Nm
>
TEKNIK för ALLA 23
