9
Syrgas

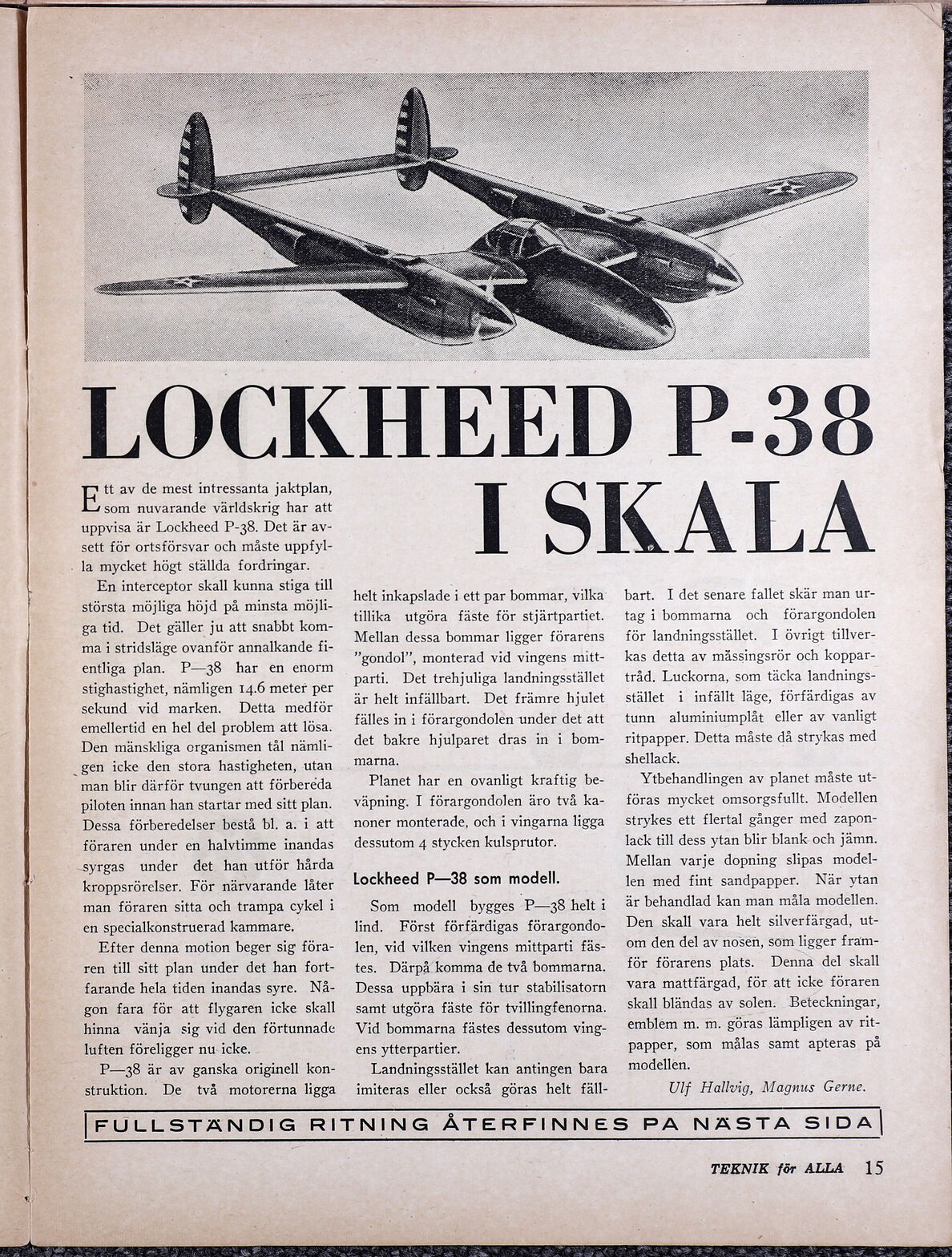

LOCKHEED P-38
E" av de mest intressanta jaktplan,
som nuvarande världskrig har att
uppvisa är Lockheed P-38. Det är av-
sett för ortsförsvar och måste uppfyl-
. la mycket högt ställda fordringar.
En interceptor skall kunna stiga till
största möjliga höjd på minsta möjli-
ga tid. Det gäller ju att snabbt kom-
ma i stridsläge ovanför annalkande fi-
P—38 har en enorm
stighastighet, nämligen 14.6 meter per
sekund vid marken. Detta medför
emellertid en hel del problem att lösa.
Den mänskliga erganismen tål nämli-
entliga plan.
gen icke den stora hastigheten, utan
man blir därför tvungen att förbereda
piloten innan han startar med sitt plan.
Dessa förberedelser bestå bl. a. i att
föraren under en halvtimme inandas
under det han utför hårda
kroppsrörelser. För närvarande låter
man föraren sitta och trampa cykel i
en specialkonstruerad kammare.
Efter denna motion beger sig föra-
ren till sitt plan under det han fort-
farande hela tiden inandas syre. Nå-
gon fara för att flygaren icke skall
hinna vänja sig vid den förtunnade
luften föreligger nu icke.
P—38 är av ganska originell kon-
struktion. De två motorerna ligga
SKALA |
helt inkapslade i ett par bommar, vilka
tillika utgöra fäste för stjärtpartiet.
Mellan dessa bommar ligger förarens
”gondol”, monterad vid vingens mitt-
parti. Det trehjuliga landningsstället
är helt infällbart. Det främre hjulet
fälles in i förargondolen under det att
det bakre hjulparet dras in i bom-
marna.
Planet har en ovanligt kraftig be-
väpning. I förargondolen äro två ka-
noner monterade, och i vingarna ligga
dessutom 4 stycken kulsprutor.
Lockheed P—-38 som modell.
Som modell bygges P—38 helt i
lind. Först förfärdigas förargondo-
len, vid vilken vingens mittparti fäs-
tes. Därpå komma de två bommarna.
Dessa uppbära i sin tur stabilisatorn
samt utgöra fäste för tvillingfenorna.
Vid bommarna fästes dessutom ving-
ens ytterpartier.
Landningsstället kan antingen bara
imiteras eller också göras helt fäll-
bart. I det senare fallet skär man ur-
tag i bommarna och förargondolen
för landningsstället. I övrigt tillver-
kas detta av mässingsrör och koppar-
tråd. Luckorna, som täcka landnings-
stället i infällt läge, förfärdigas av
tunn aluminiumplåt eller av vanligt
ritpapper. Detta måste då strykas med
shellack.
Ytbehandlingen av planet måste ut-
föras mycket omsorgsfullt. Modellen
strykes ett flertal gånger med zapon-
lack till dess ytan blir blank och jämn.
Mellan varje dopning slipas model-
len med fint sandpapper. När ytan
är behandlad kan man måla modellen.
Den skall vara helt silverfärgad, ut-
om den del av nosen, som ligger fram-
för förarens plats. Denna del skall
vara mattfärgad, för att icke föraren
skall bländas av solen: Beteckningar,
emblem m. m. göras lämpligen av rit-
papper, som målas samt apteras på
modellen.
Ulf Hallvig, Magnus Gerne.
FULLSTÄNDIG RITNING ÅTERFINNES PA NÄSTA SIDA
TEKNIK för ALLA 15
