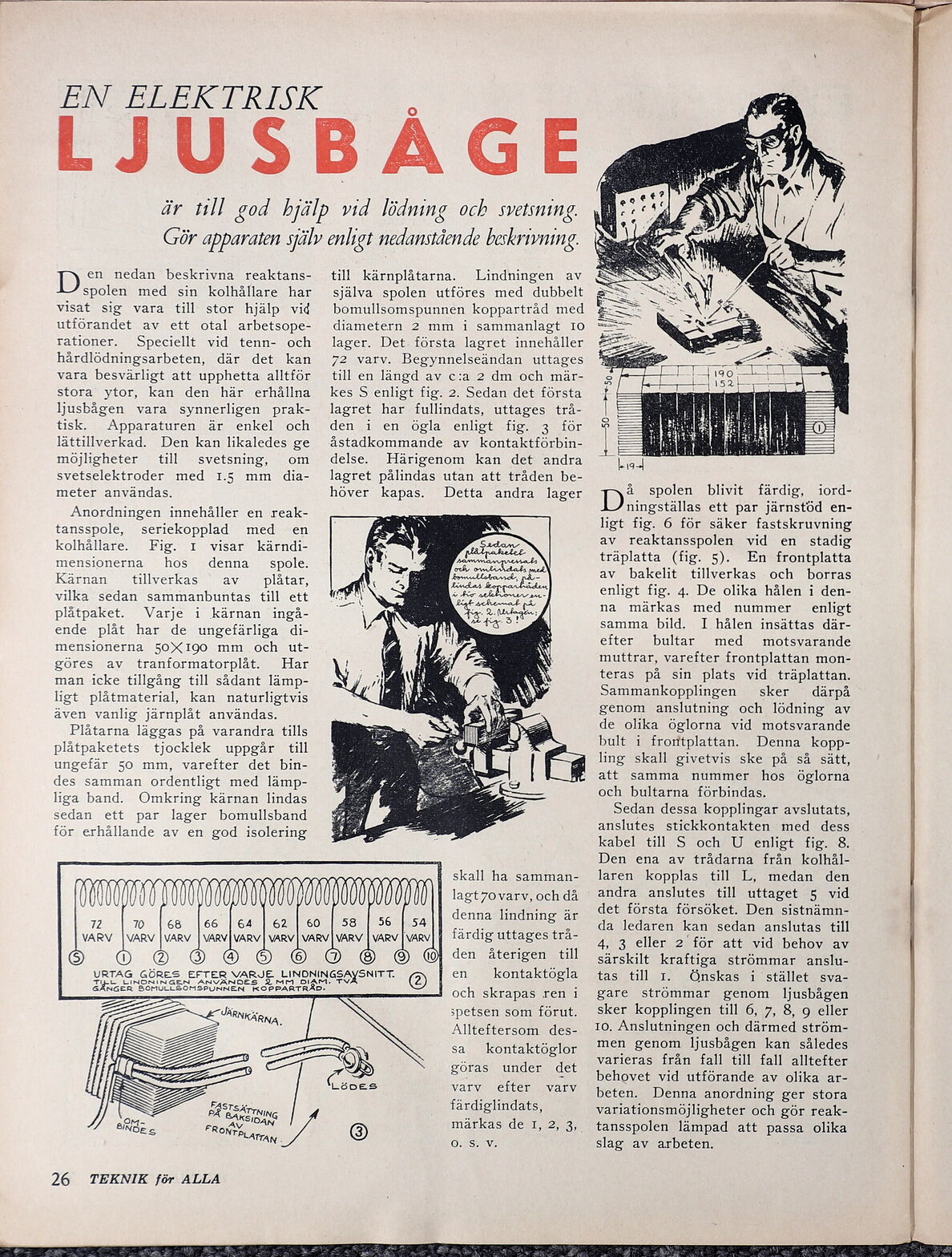

EN. ELEKTRISK
LJUS
är till god hjälp vid lödning och svetsning.
Gör apparaten själv enligt nedanstående beskrivnin IG.
D en nedan beskrivna reaktans-
spolen med sin kolhållare har
visat sig vara till: stor hjälp vid
utförandet av ett otal arbetsope-
rationer. Speciellt vid tenn- och
hårdlödningsarbeten, där det kan
vara besvärligt att upphetta alltför
stora ytor, kan den här erhållna
ljusbågen vara synnerligen prak-
tisk. Apparaturen är enkel och
lättillverkad. Den kan likaledes ge
möjligheter = till svetsning, om
svetselektroder med 1.5 mm dia-
meter användas.
Anordningen innehåller en reak-
tansspole, seriekopplad med en
kolhållare. Fig. I visar kärndi-
mensionerna hos denna «spole.
Katnam tillverkas ötavi platar
vilka sedan sammanbuntas till ett
plåtpaket. Varje i kärnan ingå-
ende plåt har de ungefärliga di-
mensionerna 50X190 mm och ut-
göres av tranformatorplåt. Har
man icke tillgång till sådant lämp-
ligt plåtmaterial, kan naturligtvis
även vanlig järnplåt användas.
Plåtarna läggas på varandra tills
plåtpaketets tjocklek uppgår till
ungefär 50 mm, varefter det bin-
des samman ordentligt med lämp-
liga band. Omkring kärnan lindas
sedan ett par lager bomullsband
för erhållande av en god isolering
till kärnplåtarna. Lindningen av
själva spolen utföres med dubbelt
bomullsomspunnen koppartråd med
diametern 2 mm i sammanlagt 10
lager. Det första lagret innehåller
72 varv. Begynnelseändan uttages
till en längd av c:a 2 dm och mär-
kes S enligt fig. 2. Sedan det första
lagret har fullindats, uttages trå-
den i en ögla enligt fig. 3 för
åstadkommande av kontaktförbin-
delse. Härigenom kan det andra
lagret pålindas utan att tråden be-
höver kapas. Detta andra lager
URTAG GÖRES EFTER NMARJE NA SIAM EVA SITT Ö
LINDNINGEN ANVÄ 2
GÅNGER BOMULL SOMSPUKNENT KOPPARTRÅ
skall ha samman-
lagt 70 varv, och då
denna lindning är
färdig uttages trå-
| den återigen till
en =: kontaktögla
och skrapas ren i
SÄTT
ÅÅ BAKSISUNG
BirdE FR AL
DES ONTELATTAN (Q)
26 TEKNIK för ALLA
spetsen som förut.
Allteftersom des-
NN | sa kontaktöglor
göras under det
LöDEeES varv efter varv
färdiglindats,
märkas de 1, 2, 3,
ÖL So Wo
=
å spolen blivit färdig, iord-
Dinsställes ett par järnstöd en-
ligt fig. 6 för säker fastskruvning
av reaktansspolen vid en stadig
träplatta (fig. 5). En frontplatta
av bakelit tillverkas och borras
enligt fig. 4. De olika hålen i den-
na märkas med nummer <enligt
samma bild. I hålen insättas där-
efter bultar med motsvarande
muttrar, varefter frontplattan mon-
teras på sin plats vid träplattan.
Sammankopplingen sker därpå
genom anslutning och lödning av
de olika öglorna vid motsvarande
bult i frontplattan. Denna kopp-
ling skall givetvis ske på så sätt,
att samma nummer hos öglorna
och bultarna förbindas.
Sedan dessa kopplingar avslutats,
anslutes stickkontakten med dess
kabel till S och U enligt fig. 8.
Den ena av trådarna från kolhål-
laren kopplas till L, medan den
andra anslutes till uttaget 5 vid
det första försöket. Den sistnämn-
da ledaren kan sedan anslutas till
4, 3 eller 2 för att vid behov av
särskilt kraftiga strömmar anslu-
tas till I. Önskas i stället sva-
gare strömmar genom ljusbågen
sker kopplingen till 6, 7, 8, 9 eller
10. Anslutningen och därmed ström-
men genom ljusbågen kan således
varieras från fall till fall alltefter
behovet vid utförande av olika ar-
beten. Denna anordning ger stora
variationsmöjligheter och gör reak-
tansspolen lämpad att PesSa olika
slag av arbeten.
