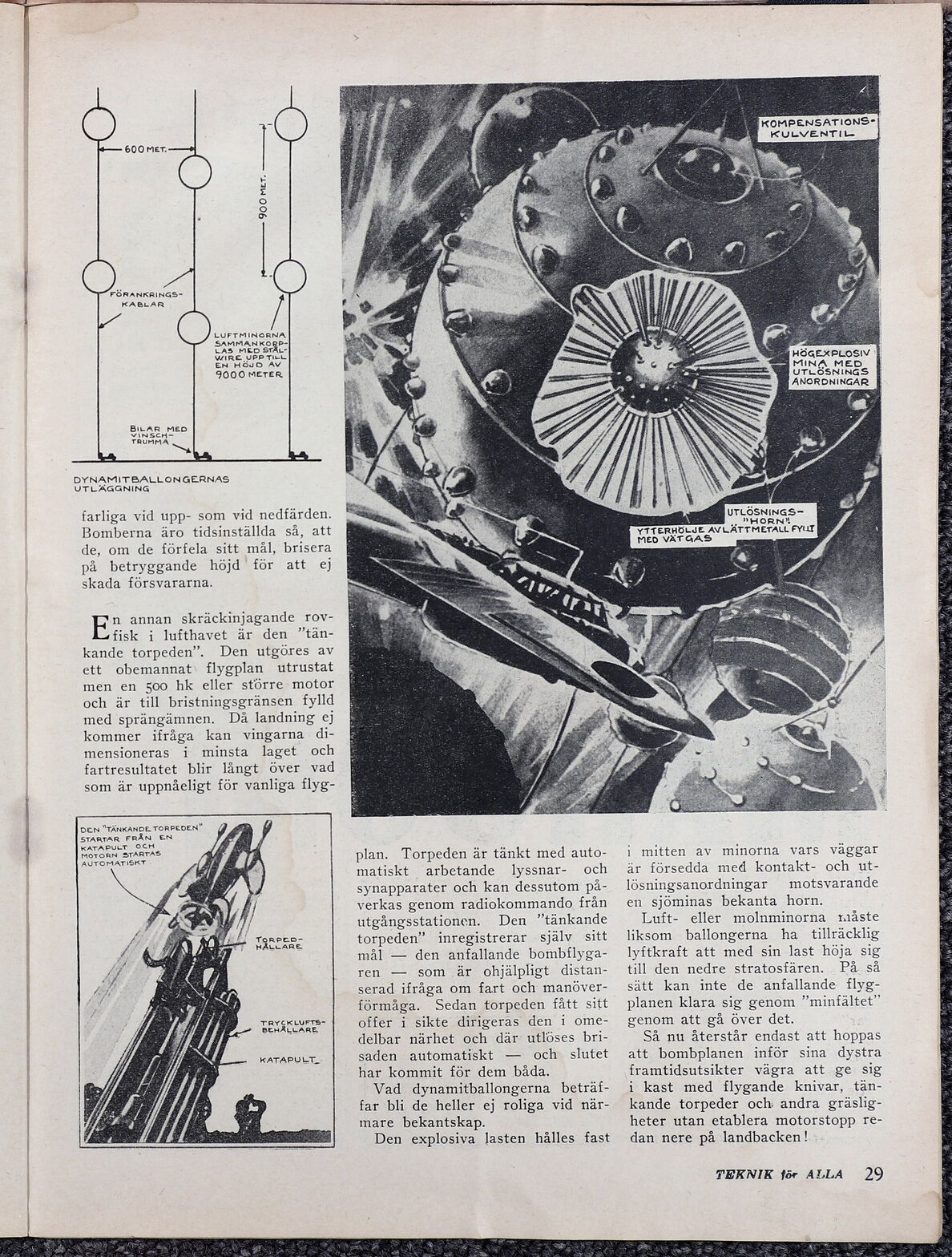

RETA
OREDSSON
AAA ET
— 600 MET. —b
po 9I00 MET. —
ERE
ÖRANKRINGS-
KABLAR
a
SN
LUFTMINORNA
SAMMANKORP-
LAS MED STÄL-
WIRE UPP TILL
EN HÖJD AV
I9000 METER
BILAR MED
VINSCH-
TRUMMA
SS
FE
DYNAMITBALLONGERNAS
UTLÄGGNING
farliga vid upp- som vid nedfärden.
Bomberna äro tidsinställda så, att
de, om de förfela sitt mål, brisera
på betryggande höjd för att ej
skada försvararna.
n annan skräckinjagande rov-
fisk i lufthavet är den ”tän-
kande torpeden”. Den utgöres av
ett obemannat) flygplan utrustat
men en 500 hk eller större motor
och är till bristningsgränsen fylld
med sprängämnen. Då landning ej
kommer ifråga kan vingarna di-
mensioneras i minsta laget och
fartresultatet blir långt över vad
som är uppnåeligt för vanliga flyg-
DEN "TÄNKANDE TORPEDEN”
STARTAR FRÅN EN
KATAPULT OCH
MOTORN STARTAS
AUTOMATISKT
TORPED-
HÅLLARE
TRYCKLUFTS-
BEHÅLLARE
KATAPULT.
plan. Torpeden är tänkt med auto-
matiskt arbetande lyssnar- och
synapparater och kan dessutom på-
verkas genom radiokommando från
utgångsstationen. Den ”tänkande
torpeden” inregistrerar själv sitt
mål — den anfallande bombflyga-
ren — som är ohjälpligt distan-
serad ifråga om fart och manöver-
förmåga. Sedan torpeden fått sitt
offer i sikte dirigeras den i ome-
delbar närhet och där utlöses bri-
saden automatiskt — och slutet
har kommit för dem båda.
Vad dynamitballongerna beträf-
far bli de heller ej roliga vid när-
mare bekantskap.
Den explosiva lasten hålles fast
KOMPENSATIONS
KULVENTIL
UTLÖSNINGS-
NN oo PH ORNA
YTTERHOLJE AVLÄTTMETALL FYLLT
MED VÄTGAS
i mitten av minorna vars väggar
är försedda med kontakt- och ut-
lösningsanordningar motsvarande
en sjöminas bekanta horn.
Luft- eller molnminorna måste
liksom ballongerna ha tillräcklig
lyftkraft att med sin last höja sig
till den nedre stratosfären. På så
sätt kan inte de anfallande flyg-
planen klara sig genom ”minfältet”
genom att gå över det.
Så nu återstår endast att hoppas
att bombplanen inför sina dystra
framtidsutsikter vägra att ge sig
i kast med flygande knivar, tän-
kande torpeder och andra gräslig-
heter utan etablera motorstopp re-
dan nere på landbacken!
TEKNIK för ALLA 29
