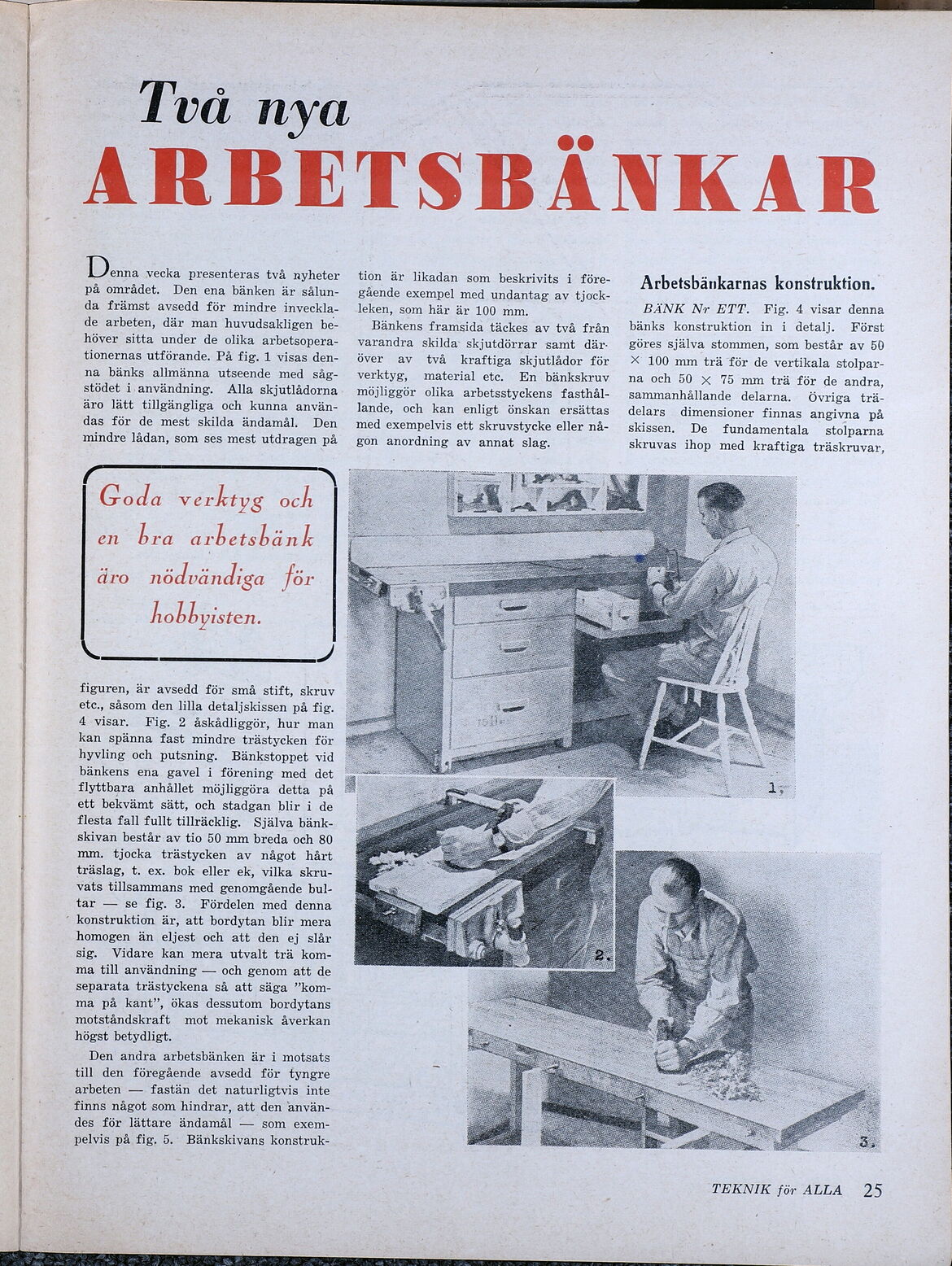

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

|
|
|

Två nya

BEE vecka presenteras två nyheter
på området. Den ena bänken är sålun-
da främst avsedd för mindre inveckla-
de arbeten, där man huvudsakligen be-
höver sitta under de olika arbetsopera-
tionernas utförande. På fig. 1 visas den-
na bänks allmänna utseende med såg-
stödet i användning. Alla skjutlådorna
äro lätt tillgängliga och kunna använ-
das för de mest skilda ändamål. Den
mindre lådan, som ses mest utdragen på

Ta

ene

en bra arbetsbänk

äro nödvändiga för
kobbvisten.

NN ÅA

figuren, är avsedd för små stift, skruv
etc., såsom den lilla detaljskissen på fig.
4 visar. Fig. 2 åskådliggör, hur man
kan spänna fast mindre trästycken för
hyvling och putsning. Bänkstoppet vid
bänkens ena gavel i förening med det
flyttbara anhållet möjliggöra detta på
ett bekvämt sätt, och stadgan blir i de
flesta fall fullt tillräcklig. Själva bänk-
skivan består av tio 50 mm breda och 80
mm. tjocka trästycken av något hårt
träslag, t. ex. bok eller ek, vilka skru-
vats tillsammans med genomgående bul-
tar — se fig. 3. Fördelen med denna
konstruktion är, att bordytan blir mera
homogen än eljest och att den ej slår
sig. Vidare kan mera utvalt trä kom-
ma till användning — och genom att de
separata trästyckena så att säga ”kom-
ma på kant”, ökas dessutom bordytans
motståndskraft mot mekanisk åverkan
högst betydligt.

Den andra arbetsbänken är i motsats
till den föregående avsedd för tyngre
arbeten — fastän det naturligtvis inte
finns något som hindrar, att den använ-
des för lättare ändamål — som exem-
pelvis på fig. 5. Bänkskivans konstruk-

tion är likadan som beskrivits i före-
gående exempel med undantag av tjock-
leken, som här är 100 mm.

Bänkens framsida täckes av två från
varandra skilda skjutdörrar samt där-
över av två kraftiga skjutlådor för
verktyg, material ete. En bänkskruv

möjliggör olika arbetsstyckens fasthål-

lande, och kan enligt önskan ersättas
med exempelvis ett skruvstycke eller nå-
gon anordning av annat slag.

ARBETSBÄNKAR

Arbetsbänkarnas konstruktion.

BÄNK Nr ETT. Fig. 4 visar denna
bänks konstruktion in i detalj. Först
göres själva stommen, som består av 50
X< 100 mm trä för de vertikala stolpar-
na och 50 X 75 mm trä för de andra,
sammanhållande delarna. Övriga trä-
delars. dimensioner finnas angivna på
skissen. De fundamentala stolparna
skruvas ihop med kraftiga träskruvar,

Å
