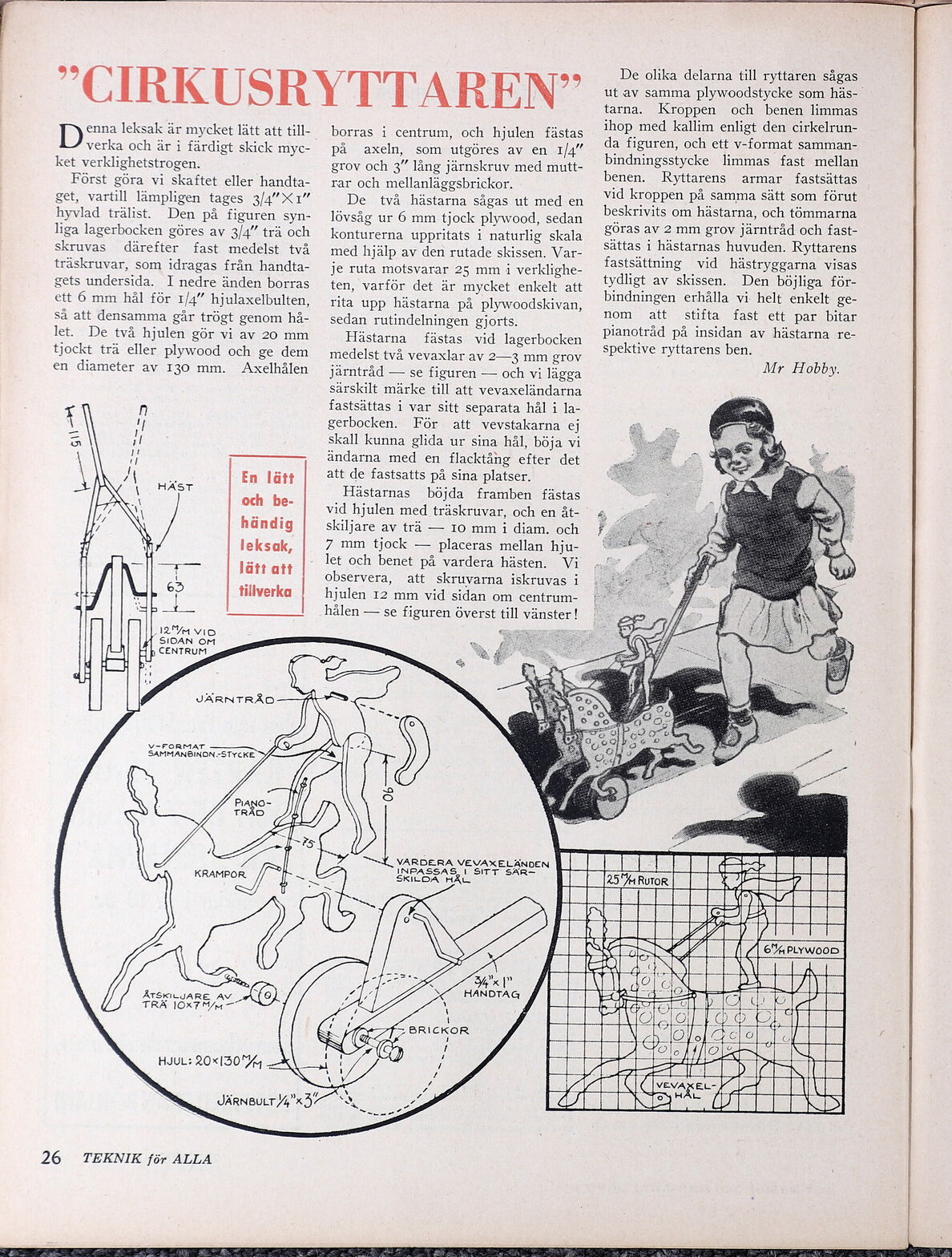

”CIRKUSRYTTAREN”
D enna leksak är mycket lätt att till-
verka och är i färdigt skick myc-
ket verklighetstrogen.
Först göra vi skaftet eller handta-
get, vartill lämpligen tages 3/47 X1”
hyvlad trälist. Den på figuren syn-
liga lagerbocken göres av 3/4” trä och
skruvas därefter fast medelst två
träskruvar, som idragas från handta-
gets undersida. I nedre änden borras
ett 6 mm hål för 1/4” hjulaxelbulten,
så att densamma går trögt genom hå-
let. De två hjulen gör vi av 20 mm
tjockt trä eller plywood och ge dem
en diameter av 130 mm. Axelhålen
En lätt
och be-
händig
leksak,
lätt att
tillverka
HÄST
År
borras i centrum, och hjulen fästas
på axeln, som utgöres av en 1/4”
grov och 3” lång järnskruv med mutt-
rar och mellanläggsbrickor.
De två hästarna sågas ut med en
lövsåg ur 6 mm tjock plywood, sedan
konturerna uppritats i naturlig skala
med hjälp av den rutade skissen. Var-
je ruta motsvarar 25 mm i verklighe-
ten, varför det är mycket enkelt att
rita upp hästarna på plywoodskivan,
sedan rutindelningen gjorts.
Hästarna fästas vid lagerbocken
medelst två vevaxlar av 2—3 mm grov
järntråd — se figuren — och vi lägga
särskilt märke till att vevaxeländarna
fastsättas i var sitt separata hål i la-
gerbocken. För att vevstakarna ej
skall kunna glida ur sina hål, böja vi
ändarna med en flacktång efter det
att de fastsatts på sina platser.
Hästarnas böjda framben fästas
vid hjulen med träskruvar, och en åt-
skiljare av trä — 10 mm i diam. och
7 mm tjock — placeras mellan hju-
let och benet på vardera hästen. Vi
observera, att skruvarna iskruvas i
hjulen 12 mm vid sidan om centrum-
hålen — se figuren överst till vänster !
Po
V-FORMAT — —
SAMMANBINON.-STYCKE
SN
ÅTSKILJARE AV
TRÄ lOXT MYM
De olika delarna till ryttaren sågas
ut av samma plywoodstycke som häs-
tarna. Kroppen och benen limmas
ihop med kallim enligt den cirkelrun-
da figuren, och ett v-format samman-
bindningsstycke limmas fast mellan
benen. Ryttarens armar fastsättas
vid kroppen på samma sätt som förut
beskrivits om hästarna, och tömmarna
göras av 2 mm grov järntråd och fast-
sättas i hästarnas huvuden. Ryttarens
fastsättning vid hästryggarna visas
tydligt av skissen. Den böjliga för-
bindningen erhålla vi helt enkelt ge-
nom att stifta fast ett par bitar
pianotråd på insidan av hästarna re-
spektive ryttarens ben.
Mr Hobby.
osa, ”POSARA
VARDERA VEVAXELANDEN
INPASSAS I SITT SÄR-
SKILDA HÅL
HANDTAG
IR
25 "MM RuToR SET
VINN
SOPA
’ ZF :
SAY ÅA GVAPLYWOOD
(=O Ki FAR - Åh ÅA
NOR SSA
FÖ Ja SoH E SENS AL
Y HÖR OM d ) & gl)
ch ole [AG clo C
Da Folctille AN Rad
[lr Fd [a ESD (ÄT
UU Clvevaxer- KL IT
oy HÅL D
