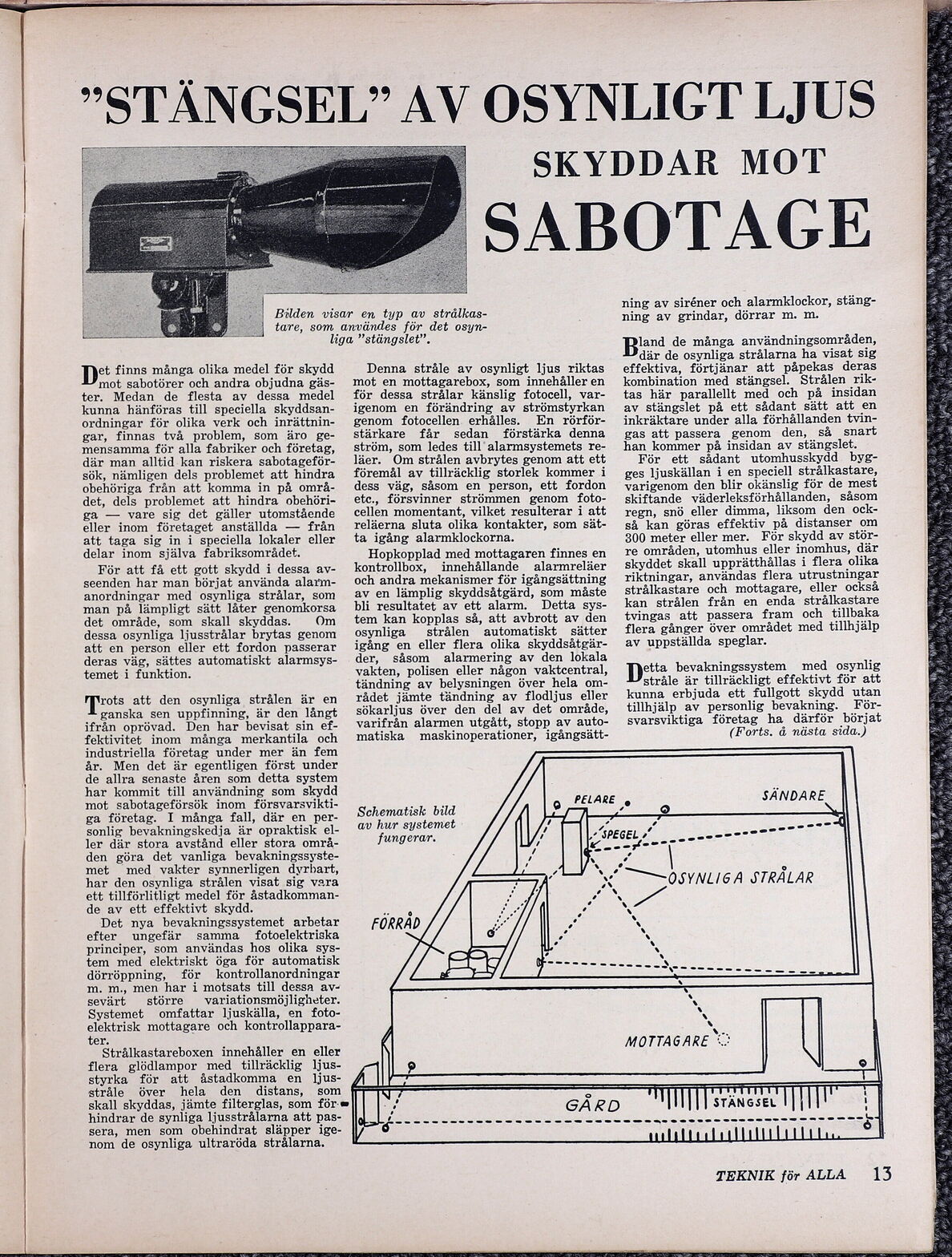

Full resolution (JPEG) - On this page / på denna sida - ”Stängsel” av osynligt ljus skyddar mot sabotage
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
De: finns många olika medel för skydd
mot sabotörer och andra objudna gäs-
ter. Medan de flesta av dessa medel
kunna hänföras till speciella skyddsan-
ordningar för olika verk och inrättnin-
gar, finnas två problem, som äro ge-
mensamma för alla fabriker och företag,
där man alltid kan riskera sabotageför-
sök, nämligen dels problemet att hindra
obehöriga från att komma in på områ-
det, dels problemet att hindra obehöri-
ga — vare sig det gäller utomstående
eller inom företaget anställda — från
att taga sig in i speciella lokaler eller
delar inom själva fabriksområdet.
För att få ett gott skydd i dessa av-
seenden har man börjat använda alarm-
anordningar med osynliga strålar, som
man på lämpligt sätt låter genomkorsa
det område, som skall skyddas. Om
dessa osynliga ljusstrålar brytas genom
att en person eller ett fordon passerar
deras väg, sättes automatiskt alarmsys-
temet i funktion.
TE att den osynliga strålen är en
ganska sen uppfinning, är den långt
ifrån oprövad. Den har bevisat sin ef-
fektivitet inom många merkantila och
industriella företag under mer än fem
år. Men det är egentligen först under
de allra senaste åren som detta system
har kommit till användning som skydd
mot sabotageförsök inom försvarsvikti-
ga företag. I många fall, där en per-
sonlig bevakningskedja är opraktisk el-
ler där stora avstånd eller stora områ-
den göra det vanliga bevakningssyste-
met med vakter synnerligen dyrbart,
har den osynliga strålen visat sig vara
ett tillförlitligt medel för åstadkomman-
de av ett effektivt skydd.
Det nya bevakningssystemet arbetar
efter ungefär samma «<fotoelektriska
principer, som användas hos olika sys-
tem med elektriskt öga för automatisk
dörröppning, för <kontrollanordningar
m. m., men har i motsats till dessa av-
sevärt större <variationsmöjligheter.
Systemet omfattar ljuskälla, en foto-
elektrisk mottagare och kontrollappara-
ter.
Strålkastareboxen innehåller en eller
flera glödlampor med tillräcklig ljus-
styrka för att åstadkomma en ljus-
stråle över hela den distans, som
skall skyddas, jämte filterglas, som för =
hindrar de synliga ljusstrålarna att pas-
sera, men som obehindrat släpper ige-
nom de osynliga ultraröda strålarna.
| Bilden visar en typ av strålkas-
tare, som användes för det osyn-
liga ”stängslet”.
Denna stråle av osynligt ljus riktas
mot en mottagarebox, som innehåller en
för dessa strålar känslig fotocell, var-
igenom en förändring av strömstyrkan
genom fotocellen. erhålles. En rörför-
stärkare får sedan förstärka denna
ström, som ledes till alarmsystemets re-
läer. Om strålen avbrytes genom att ett
föremål av tillräcklig storlek kommer i
dess väg, såsom en person, ett fordon
etc., försvinner strömmen genom foto-
cellen momentant, vilket resulterar i att
reläerna sluta olika kontakter, som sät-
ta igång alarmklockorna.
Hopkopplad med mottagaren finnes en
kontrollbox, innehållande alarmreläer
och andra mekanismer för igångsättning
av en lämplig skyddsåtgärd, som måste
bli resultatet av ett alarm. Detta sys-
tem kan kopplas så, att avbrott av den
osynliga «strålen automatiskt sätter
igång en eller flera olika skyddsåtgär-
der, såsom alarmering av den lokala
vakten, polisen eller någon vaktcentral,
tändning av belysningen över hela om-
rådet jämte tändning av flodljus eller
sökarljus över den del av det område,
varifrån alarmen utgått, stopp av auto-
matiska maskinoperationer, igångsätt-
SKYDDAR MOT
SABOTAGE
ning av siréner och alarmklockor, stäng-
ning av grindar, dörrar m. m.
plend de många användningsområden,
där de osynliga strålarna ha visat sig
effektiva, förtjänar att påpekas deras
kombination med stängsel. Strålen rik-
tas här parallellt med och på insidan
av stängslet på ett sådant sätt att en
inkräktare under alla förhållanden tvin-
gas att passera genom den, så snart
han kommer på insidan av stängslet.
För ett sådant utomhusskydd byg-
ges ljuskällan i en speciell strålkastare,
varigenom den blir okänslig för de mest
skiftande väderleksförhållanden, såsom
regn, snö eller dimma, liksom den ock-
så kan göras effektiv på distanser om
300 meter eller mer. För skydd av stör-
re områden, utomhus eller inomhus, där
skyddet skall upprätthållas i flera olika
riktningar, användas flera utrustningar
strålkastare och mottagare, eller också
kan strålen från en enda strålkastare
tvingas att passera fram och tillbaka
flera gånger över området med tillhjälp
av uppställda speglar.
Dett: bevakningssystem med osynlig
stråle är tillräckligt effektivt för att
kunna erbjuda ett fullgott skydd utan
tillhjälp av personlig bevakning. För-
svarsviktiga företag ha därför börjat
(Forts. å nästa sida.)
Schematisk bild
av hur systemet
fungerar.
Q PELARE &
SÄNDARE
äre
5 ”OoOsynuI6A STRÅLAR
4 Så
FÖRRÅD S&
SE
SN |
MOTTAGARE
Åh 2 o
[LL GÅRD IMTITsranesen HIM
SE SSR SENS AR INT TN a
ooshötterfortbeltibittitis
TEKNIK för ALLA
13
