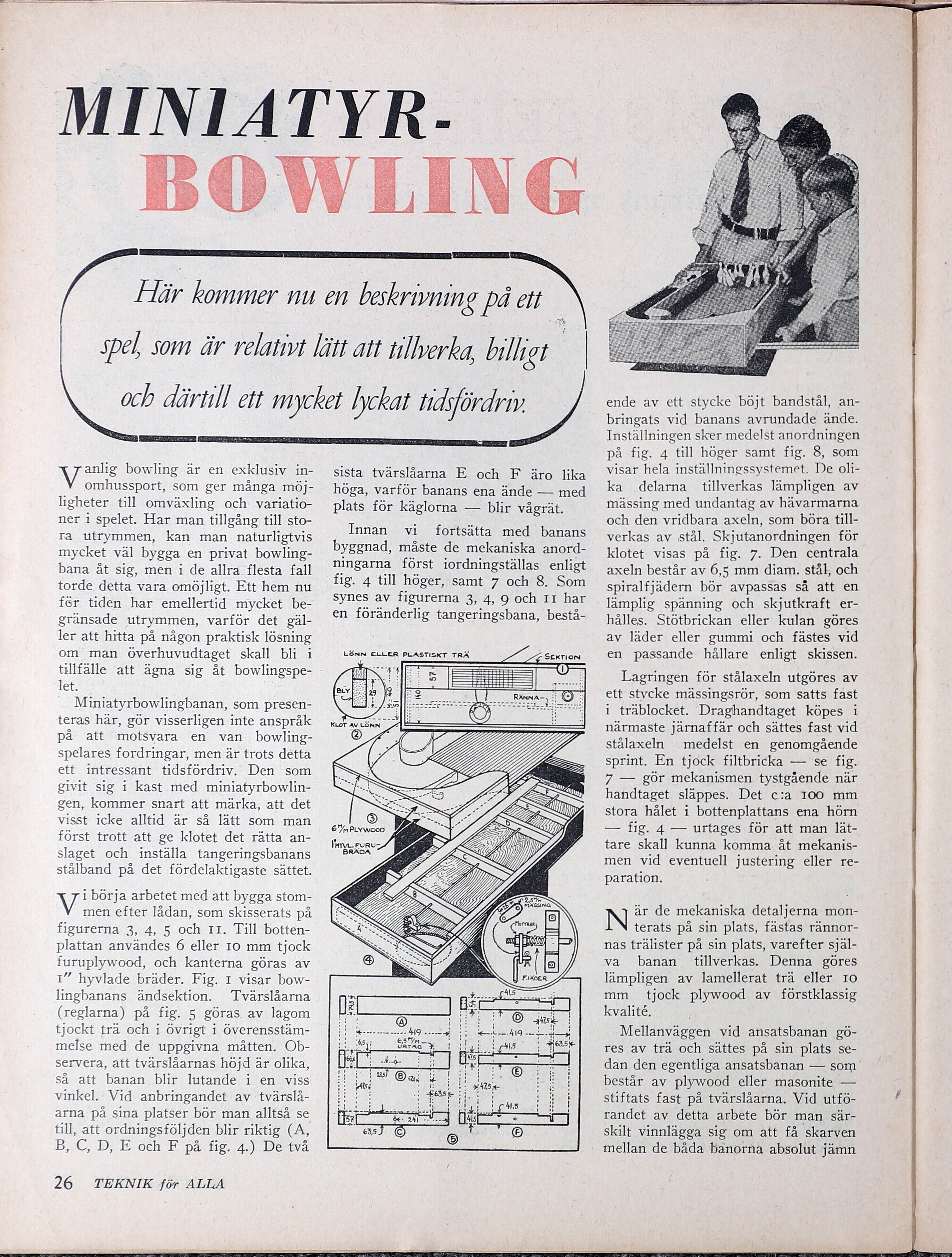

| spel som är relativt lätt att tillverka, billigt |
och därtill ett mycket lyckat tidsfördriv
Vane bowling är en exklusiv in-
omhussport, som ger många möj-
ligheter till omväxling och variatio-
ner i spelet. Har man tillgång till sto-
ra utrymmen, kan man naturligtvis
mycket väl bygga en privat bowling-
bana åt sig, men i de allra flesta fall
torde detta vara omöjligt. Ett hem nu
för tiden har emellertid mycket be-
gränsade utrymmen, varför det gäl-
ler att hitta på någon praktisk lösning
om man överhuvudtaget skall bli i
tillfälle att ägna sig åt bowlingspe-
let.
Miniatyrbowlingbanan, som presen-
teras här, gör visserligen inte anspråk
på att motsvara en van bowling-
spelares fordringar, men är trots detta
ett intressant tidsfördriv. Den som
givit sig i kast med miniatyrbowlin-
gen, kommer snart att märka, att det
visst icke alltid är så lätt som man
först trott att ge klotet det rätta an-
slaget och inställa tangeringsbanans
stålband på det fördelaktigaste sättet.
Mi börja arbetet med att bygga stom-
men efter lådan, som skisserats på
figurerna 3, 4, 5 och 11. Till botten-
plattan användes 6 eller 10 mm tjock
furuplywood, och kanterna göras av
1” hyvlade bräder. Fig. I visar bow-
lingbanans ändsektion. Tvärslåarna
(reglarna) på fig. 5 göras av lagom
tjockt trä och i övrigt i överensstäm-
melse med de uppgivna måtten. Ob-
servera, att tvärslåarnas höjd är olika,
så att banan blir lutande i en viss
vinkel. Vid anbringandet av tvärslå-
arna på sina platser bör man alltså se
till, att ordningsföljden blir riktig (A,
BB; 6 Di E och Bipa fig DEtvå
26 TEKNIK för ALLA
sista tvärslåarna E och F äro lika
höga, varför banans ena ände — med
plats för käglorna — blir vågrät.
Innan vi fortsätta med banans
byggnad, måste de mekaniska anord-
ningarna först iordningställas enligt
fig. 4 till höger, samt 7 och 8. Som
synes av figurerna 3, 4, 9 och 11 har
en föränderlig tangeringsbana, bestå-
LÖNN ELLER PLASTISKT TRÄ
FÅS
ARG [Styr OR
65); JAtTAG Yi of ol
ES AA
ende av ett stycke böjt bandstål, an-
bringats vid banans avrundade ände.
Inställningen sker medelst anordningen
på fig. 4 till höger samt fig. 8, som
visar hela inställningssystemet. De oli-
ka delarna tillverkas lämpligen av
mässing med undantag av hävarmarna
och den vridbara axeln, som böra till-
verkas av stål. Skjutanordningen för
klotet visas på fig. 7. Den centrala
axeln består av 6,5 mm diam. stål, och
spiralfjädern bör avpassas så att en
lämplig spänning och skjutkraft er-
hålles. Stötbrickan eller kulan göres
av läder eller gummi och fästes vid
en passande hållare enligt skissen.
Lagringen för stålaxeln utgöres av
ett stycke mässingsrör, som satts fast
i träblocket. Draghandtaget köpes i
närmaste järnaffär och sättes fast vid
stålaxeln medelst en genomgående
sprint. En tjock filtbricka — se fig.
7 — gör mekanismen tystgående när
handtaget släppes. Det c:a 100 mm
stora hålet i bottenplattans ena hörn
— fig. 4 — urtages för att man lät-
tare skall kunna komma åt mekanis-
men vid eventuell justering eller re-
paration.
N är de mekaniska detaljerna mon-
terats på sin plats, fästas rännor-
nas trälister på sin plats, varefter själ-
va banan tillverkas. Denna göres
lämpligen av lamellerat trä eller 10
mm tjock plywood av förstklassig
kvalité.
Mellanväggen vid ansatsbanan gö-
res av trä och sättes på sin plats se-
dan den egentliga ansatsbanan — som ’
består av plywood eller masonite —
stiftats fast på tvärslåarna. Vid utfö-
randet av detta arbete bör man sär-
skilt vinnlägga sig om att få skarven
mellan de båda banorna absolut jämn
