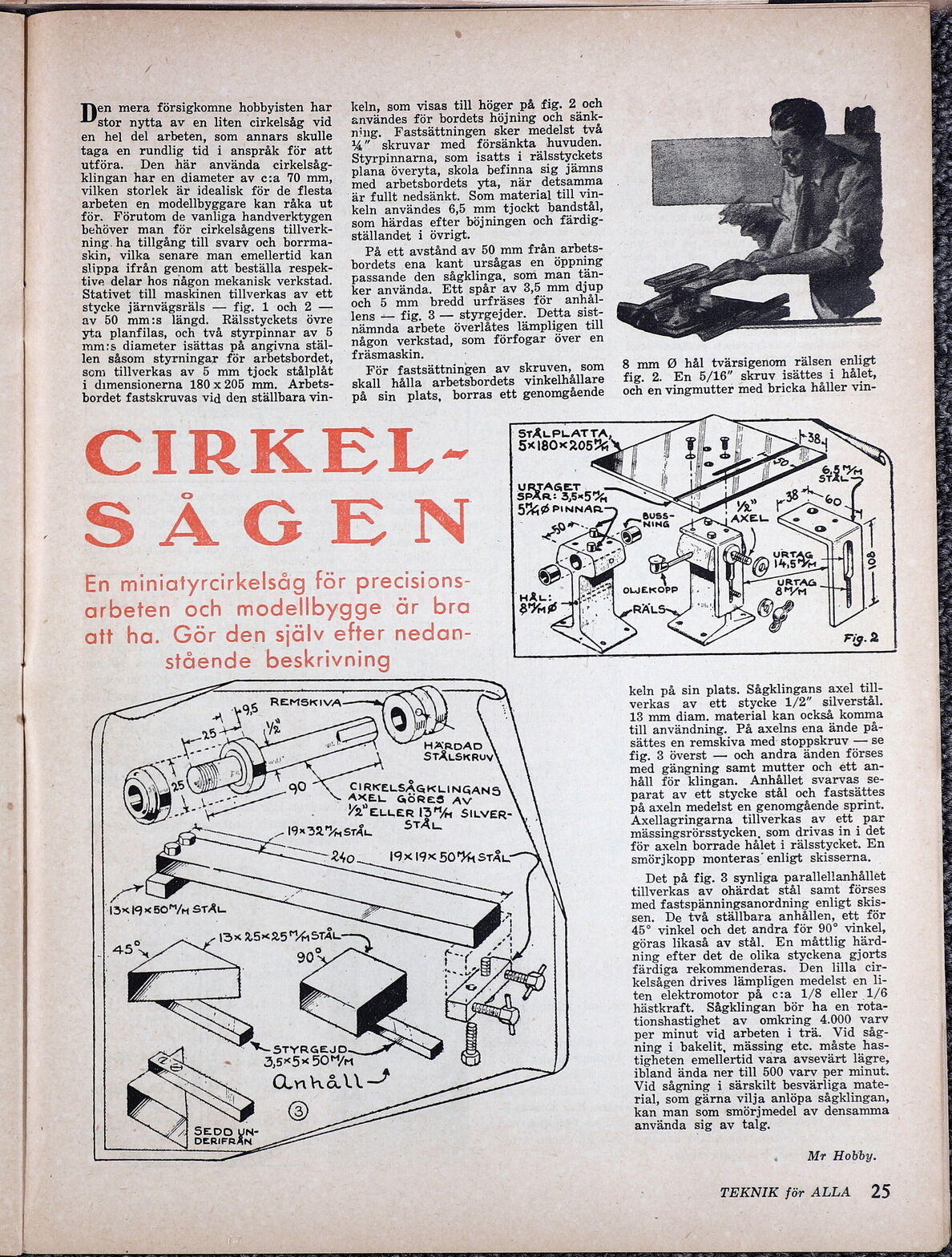

D” mera försigkomne hobbyisten har
stor nytta av en liten cirkelsåg vid
en hel del arbeten, som annars skulle
taga en rundlig tid i anspråk för att

utföra. Den här använda cirkelsåg-
klingan har en diameter av c:a 70 mm,
vilken storlek är idealisk för de flesta
arbeten en modellbyggare kan råka ut
för. Förutom de vanliga handverktygen
behöver man för cirkelsågens tillverk-
ning. ha tillgång till svarv och borrma-
skin, vilka senare man emellertid kan
slippa ifrån genom att beställa respek-
tive delar hos någon mekanisk verkstad.
Stativet till maskinen tillverkas av ett
stycke järnvägsräls — fig. 1 och 2 —
av 50 mm:s längd. Rälsstyckets övre
yta planfilas, och två styrpinnar av 5
mm:s diameter isättas på angivna stäl-
len såsom styrningar för arbetsbordet,
som tillverkas av 5 mm tjock stålplåt
i dimensionerna 180 x 205 mm. Arbets-
bordet fastskruvas vid den ställbara vin-

keln, som visas till höger på fig. 2 och
användes för bordets höjning och sänk-
ning. Fastsättningen sker medelst två
14 ”> skruvar med försänkta huvuden.
Styrpinnarna, som isatts i rälsstyckets
plana överyta, skola befinna sig jämns
med arbetsbordets yta, när detsamma

"är fullt nedsänkt. Som material till vin-

keln användes 6,5 mm tjockt bandstål,
som härdas efter böjningen och färdig-
ställandet i övrigt.

På ett avstånd av 50 mm från arbets-
bordets ena kant ursågas en öppning
passande den sågklinga, som man tän-
ker använda. Ett spår av 3,5 mm djup
och 5 mm bredd urfräses för anhål-
lens — fig. 3 — styrgejder. Detta sist-
nämnda arbete överlåtes lämpligen till
någon verkstad, som förfogar över en
fräsmaskin. ;

För fastsättningen av skruven, som
skall hålla arbetsbordets vinkelhållare
på sin plats, borras ett genomgående

8 mm I hål tvärsigenom rälsen enligt
fig. 2. En 5/16” skruv isättes i hålet,
och en vingmutter med bricka håller vin-

"STÅLPLATTA,
Sx180x20574

CIRKEL-
SÅGEN

arbeten och modellbygge är bra
att ha. Gör den själv efter nedan-

stående beskrivning

LV

"13>x19x50”VM STÅL

13x 255 "YVASTÅ

Oo

VO STYRGEJD.
3,5x5x BOM/M

Ö)

SEDD N-
DERIFRÅN

CIRKELSÅGKLIN
AXEL GÖRES RVANS

/2 ELLER l3’Y4 SILVER-
— I9X3 Va STÅL -

TN

OUR LU

HÄRDAD
STÄÅLSKRUV

STÅL

I9X19X BOM STÅL:

keln på sin plats. Sågklingans axel till-
verkas av ett stycke 1/2” silverstål.
13 mm diam. material kan också komma
till användning. På axelns ena ände på-
sättes en remskiva med’ stoppskruv — se
fig. 3 överst — och andra änden förses
med gängning samt mutter och ett an-
håll för klingan. Anhållet svarvas se-
parat av ett stycke stål och fastsättes
på axeln medelst en genomgående sprint.
Axellagringarna tillverkas av ett par
mässingsrörsstycken, som drivas in i det
för axeln borrade hålet i rälsstycket. En
smörjkopp monteras enligt skisserna.

Det på fig. 3 synliga parallellanhållet
tillverkas av ohärdat stål samt förses
med fastspänningsanordning enligt skis-
sen. De två ställbara anhållen, ett för
45? vinkel och det andra för 90” vinkel,
göras likaså av stål. En måttlig härd-
ning efter det de olika styckena gjorts
färdiga rekommenderas. Den lilla cir-
kelsågen drives lämpligen medelst en li-
ten elektromotor på c:a 1/8 eller 1/6
hästkraft. Sågklingan bör ha en rota-
tionshastighet av omkring 4.000 varv
per minut vid arbeten i trä. Vid såg-
ning i bakelit, mässing etc. måste has-
tigheten emellertid vara avsevärt lägre,
ibland ända ner till 500 varv per minut.
Vid sågning i särskilt besvärliga mate-
rial, som gärna vilja anlöpa sågklingan,
kan man som smörjmedel av densamma
använda sig av talg.

Mr Hobby.
