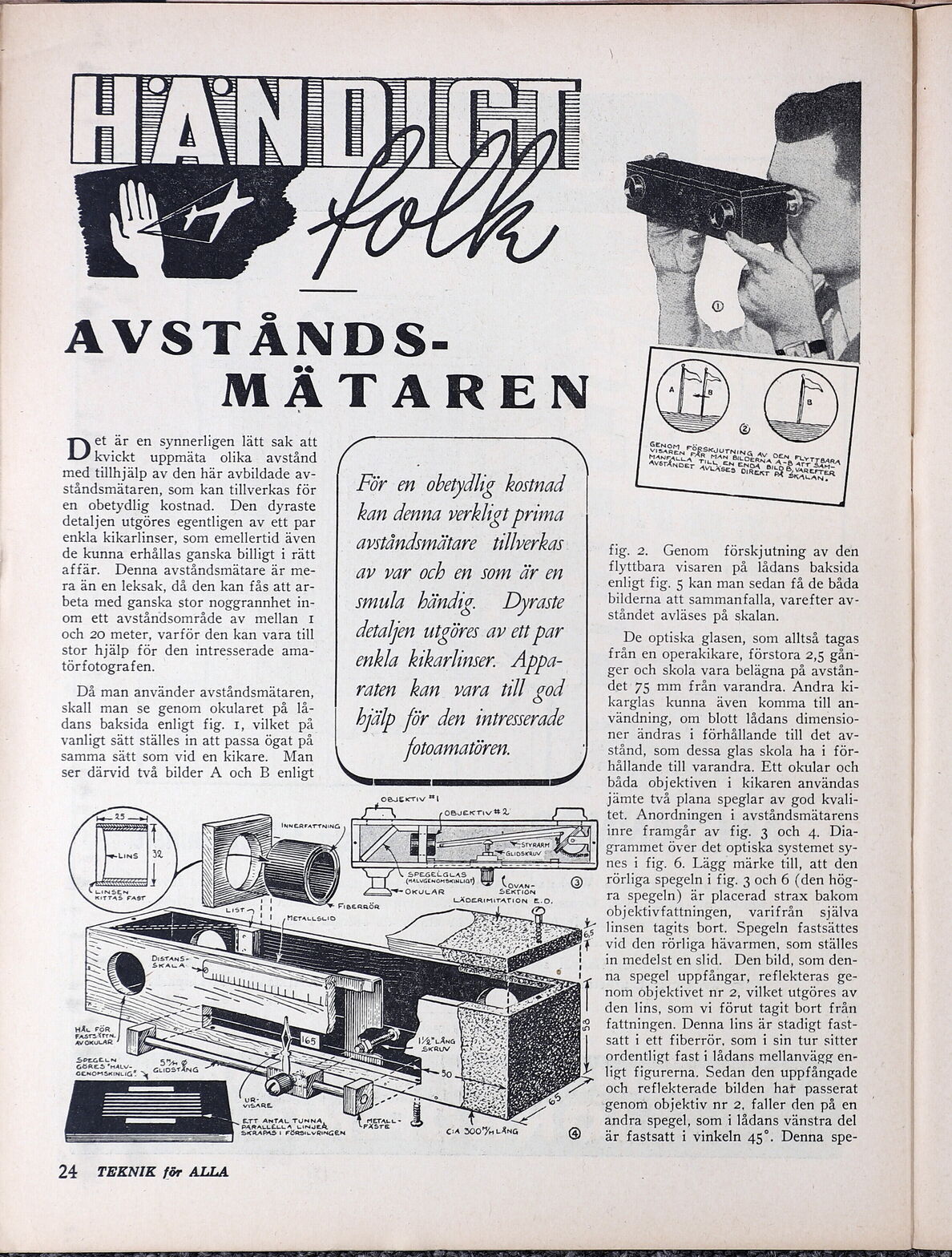

ra Avssl AVSTÅNDS- MÄTAREN HE är en synnerligen lätt sak att kvickt uppmäta olika avstånd med tillhjälp av den här avbildade av- ståndsmätaren, som kan tillverkas för en obetydlig kostnad. Den dyraste detaljen utgöres egentligen av ett par enkla kikarlinser, som emellertid även de kunna erhållas ganska billigt i rätt affär. Denna avståndsmätare är me- ra än en leksak, då den kan fås att ar- beta med ganska stor noggrannhet in- om ett avståndsområde av mellan I och 20 meter, varför den kan vara till stor hjälp för den intresserade ama- törfotografen. Då man använder avståndsmätaren, skall man se genom okularet på lå- dans baksida enligt fig. 1, vilket på vanligt sätt ställes in att passa ögat på samma sätt som vid en kikare. Man ser därvid två bilder A och B enligt ETT ANTAL TUNNA 24 TEENIK för ALLA av var och raten kan METALLSLIO PARALLELLA LINJER SKRAPAS I FÖRSILVRINGEN SS OBJEKTIV FI smula händig. detaljen utgöres av ett par enkla kikarlinser. Appa- (OBJEKTIV 25 Å För an obetydlig kostnad kan denna verkligt prima avståndsmåtare tillverkas en. som är en Dyraste vara till god hjälp för den intresserade Jotoamatören. DJERERN I H FANSSvRARM BA CSE GLIDSKRUV 2 [Ca — AT read a ao true OO yF= OKULAR FiBERRÖR | | SPEGELGLAS (HALVGENOMSKINLIGT) SEKTION LÄDERIMITATION E.D, (övar Q GEN ES 5 SAREN ER WTNI Gr. ANF; N BILD Y NETÅNDET AVLASES SSA BIC S Ores DIREKT DNKAREFTER KALAN. NG AV DEN fig. 2. Genom förskjutning av den flyttbara visaren på lådans baksida enligt fig. 5 kan man sedan få de båda bilderna att sammanfalla, varefter av- ståndet avläses på skalan. De optiska glasen, som alltså tagas från en operakikare, förstora 2,5 gån- ger och skola vara belägna på avstån- det 75 mm från varandra. Andra ki- karglas kunna även komma till an- vändning, om blott lådans dimensio- ner ändras i förhållande till det av- stånd, som dessa glas skola ha i för- hållande till varandra. Ett okular och båda objektiven i kikaren användas jämte två plana speglar av god kvali- tet. Anordningen i avståndsmätarens inre framgår av fig. 3 och 4. Dia- grammet över det optiska systemet sy- nes i fig. 6. Lägg märke till, att den rörliga spegeln i fig. 3 och 6 (den hög- ra spegeln) är placerad strax bakom objektivfattningen, varifrån själva linsen tagits bort. Spegeln fastsättes vid den rörliga hävarmen, som ställes in medelst en slid. Den bild, som den- na spegel uppfångar, reflekteras ge- nom objektivet nr 2, vilket utgöres av den lins, som vi förut tagit bort från fattningen. Denna lins är stadigt fast- satt I ett fiberrör, som i sin tur sitter ordentligt fast i lådans mellanvägg en- ligt figurerna. Sedan den uppfångade och reflekterade bilden hat passerat genom objektiv nr 2, faller den på en andra spegel, som i lådans vänstra del är fastsatt i vinkeln 45”. Denna spe-
