RA

Se skruva 1 en KN

kan väl knappast anses
som någon konst, men
några råd och påpe:
kanden är kanske ändå
inte ur vägen. Läs artis:
| keln! Måhända har ni

(CN att lära av =

motsats till lim eller bultar som

medel att hålla samman delar av trä
beror en skruvs sammanhållande kraft
på trästrukturens motstånd mot alla
sönderslitande eller spjälkande påkän-
ningar. Då en träskruv skruvas i, bor-
rar den sin egen väg genom träet, och
en relativt liten del av dess samman-
hållande kraft behöver tagas i anspråk
vid denna iskruvning för att skjuta

|
|
I
|
|
I
|

|

0

FLAT KUEERIGIE KULLRIGT
HUVUD FÖRRODIS HUVUD

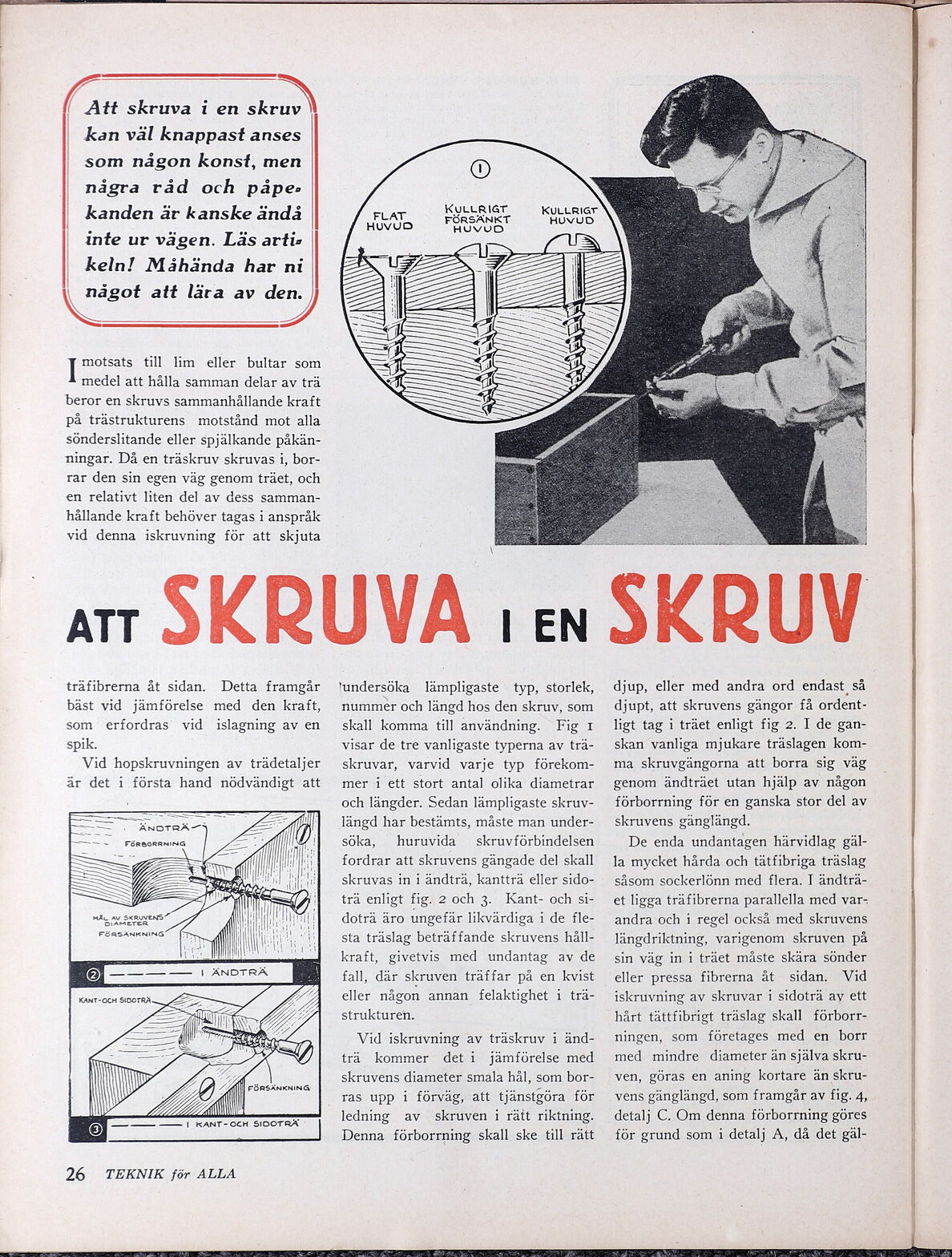

art SKRUVA i en SKRUV

träfibrerna åt sidan. Detta framgår

bäst vid jämförelse med den kraft,
som erfordras vid islagning av en
spik.

Vid hopskruvningen av trädetaljer
är det i första hand nödvändigt att

26 TEKNIK för ALLA

undersöka lämpligaste typ, storlek,
nummer och längd hos den skruv, som
skall komma till användning. Fig I
visar de tre vanligaste typerna av trä-
skruvar, varvid varje typ förekom-
mer i ett stort antal olika diametrar
och längder. Sedan lämpligaste skruv-
längd har bestämts, måste man under-
söka, huruvida <skruvförbindelsen
fordrar att skruvens gängade del skall
skruvas in i ändträ, kantträ eller sido-
tra enligt fig. 2 och 3. Kant- och si-
doträ äro ungefär likvärdiga i de fle-
sta träslag beträffande skruvens håll-
kraft, givetvis med undantag av de
fall, där skruven träffar på en kvist
eller någon annan felaktighet i trä-
strukturen.

Vid iskruvning av träskruv i änd-
trä kommer det i jämförelse med
skruvens diameter smala hål, som bor-
ras upp i förväg, att tjänstgöra för
ledning av skruven i rätt riktning.
Denna förborrning skall ske till rätt

djup, eller med andra ord endast så
djupt, att skruvens gängor få ordent-
ligt tag i träet enligt fig 2. I de gan-
skan vanliga mjukare träslagen kom-
ma skruvgängorna att borra sig väg
genom ändträet utan hjälp av någon
förborrning för en ganska stor del av
skruvens gänglängd.

De enda undantagen härvidlag gäl-
la mycket hårda och tätfibriga träslag
såsom sockerlönn med flera. I ändträ-
et ligga träfibrerna parallella med var-
andra och i regel också med skruvens
längdriktning, varigenom skruven på
sin väg in i träet måste skära sönder
eller pressa fibrerna åt sidan. Vid
iskruvning av skruvar i sidoträ av ett
hårt tättfibrigt träslag skall förborr-
ningen, som företages med en borr
med mindre diameter än själva skru-
ven, göras en aning kortare än skru-
vens gänglängd, som framgår av fig. 4,
detalj C. Om denna förborrning göres
för grund som i detalj A, då det gäl-

AE AE
