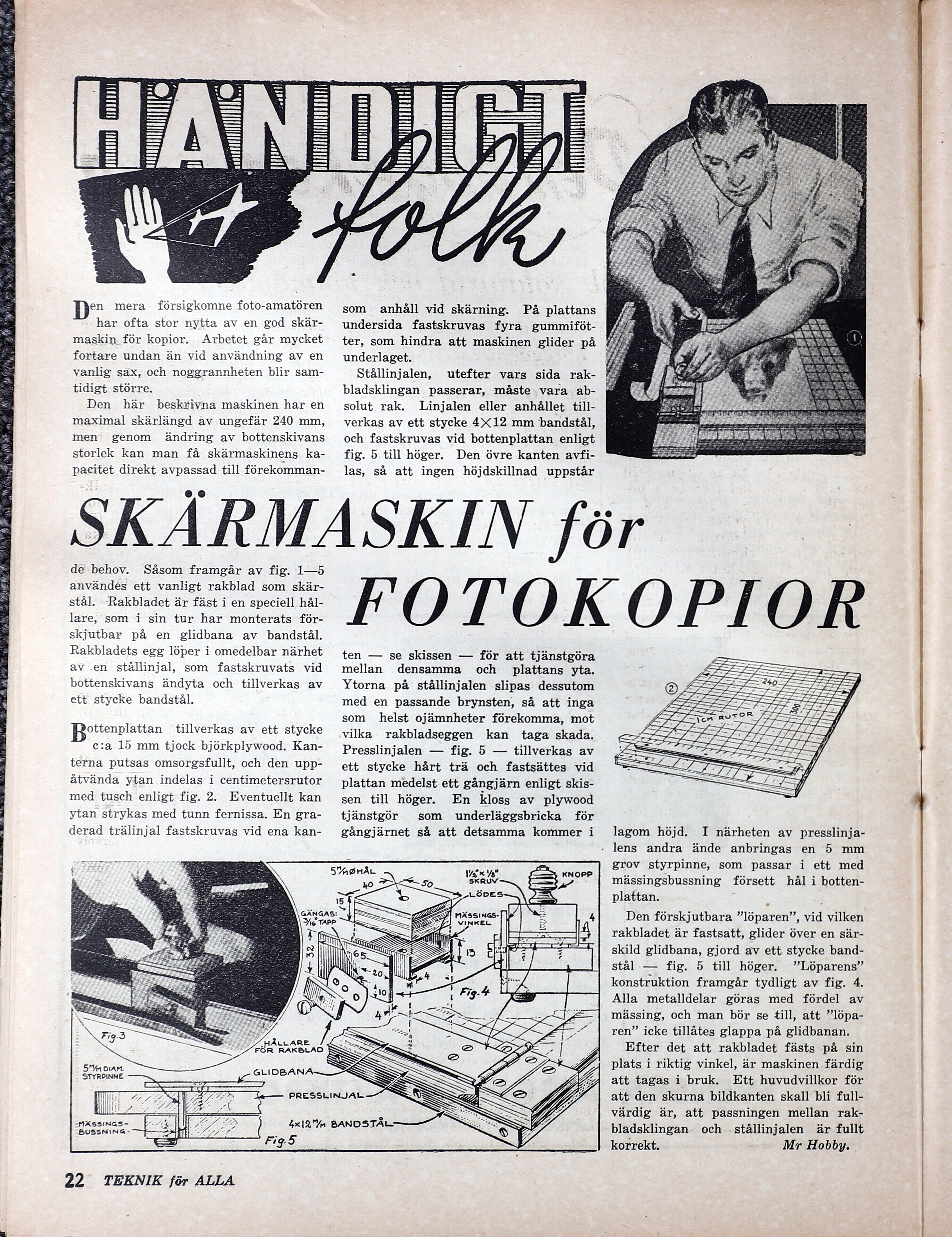

De mera försigkomne foto-amatören
har ofta stor nytta av en god skär-
maskin för kopior. Arbetet går mycket
fortare undan än vid användning av en
vanlig sax, och noggrannheten blir sam-
tidigt större.
Den här beskrivna maskinen har en
maximal skärlängd av ungefär 240 mm,
men genom ändring av bottenskivans
storlek kan man få skärmaskinens ka-
pacitet direkt avpassad till förekomman-
SKÄRM
de behov. Såsom framgår av fig. 1—5
användes ett vanligt rakblad som skär-
stål. Rakbladet är fäst i en speciell hål-
lare, som i sin tur har monterats för-
skjutbar på en glidbana av bandstål.
Rakbladets egg löper i omedelbar närhet
av en stållinjal, som fastskruvats vid
bottenskivans ändyta och tillverkas av
ett stycke bandstål.
pottenplattan tillverkas av ett stycke
c:a 15 mm tjock björkplywood. Kan-
terna putsas omsorgsfullt, och den upp-
åtvända ytan indelas i centimetersrutor
med tusch enligt fig. 2. Eventuellt kan
ytan strykas med tunn fernissa. En gra-
derad trälinjal fastskruvas vid ena kan-
som anhåll vid skärning. På plattans
undersida fastskruvas fyra gummiföt-
ter, som hindra att maskinen glider på
underlaget.
Stållinjalen, utefter vars sida rak-
bladsklingan passerar, måste vara ab- pi
solut rak. Linjalen eller anhållet till-
verkas av ett stycke 4X12 mm bandstål,
och fastskruvas vid bottenplattan enligt
fig. 5 till höger. Den övre kanten avfi-
las, så att ingen höjdskillnad uppstår
SKIN för
FOTOKOPIOR
ten — se skissen — för att tjänstgöra
mellan densamma och plattans yta.
Ytorna på stållinjalen slipas dessutom
med en passande brynsten, så att inga
som helst ojämnheter förekomma, mot
vilka rakbladseggen kan taga skada.
Presslinjalen — fig. 5 — tillverkas av
ett stycke hårt trä och fastsättes vid
plattan medelst ett gångjärn enligt skis-
sen till höger. En kloss av plywood
tjänstgör som underläggsbricka för
gångjärnet så att detsamma kommer i
lagom höjd.
- lens andra ände anbringas en 5 mm
I närheten av presslinja-
=
I
4xN Ya BAND STARS
VISS z :
SEPA HÅLLARE
FÖR RAKBLAD
S/M DIAM.
STYRPINNE —
— ITLÉT =
[IN 2 SANSAD PRESSLINJAL
WIR
Or Fe SESSSSIEN
MÄSSINGS- ALIN AD
rs 0 Z ( 4
E Fig.5
grov styrpinne, som passar i ett med
mässingsbussning försett hål i botten-
plattan.
SYMAgHÅL Vax Ye
SKRUV
KNOPP
Den förskjutbara ”löparen”, vid vilken
rakbladet är fastsatt, glider över en sär-
skild glidbana, gjord av ett stycke band-
stål — fig. 5 till höger. ”Löparens”
konstruktion framgår tydligt av fig. 4.
Alla metalldelar göras med fördel av
mässing, och man bör se till, att ”löpa-
ren” icke tillåtes glappa på glidbanan.
Efter det att rakbladet fästs på sin
plats i riktig vinkel, är maskinen färdig
att tagas i bruk. Ett huvudvillkor för
att den skurna bildkanten skall bli full-
värdig är, att passningen mellan rak-
bladsklingan och -stållinjalen är fullt
korrekt. Mr Hobby.
ST] å
22 TEKNIK för ALLA
