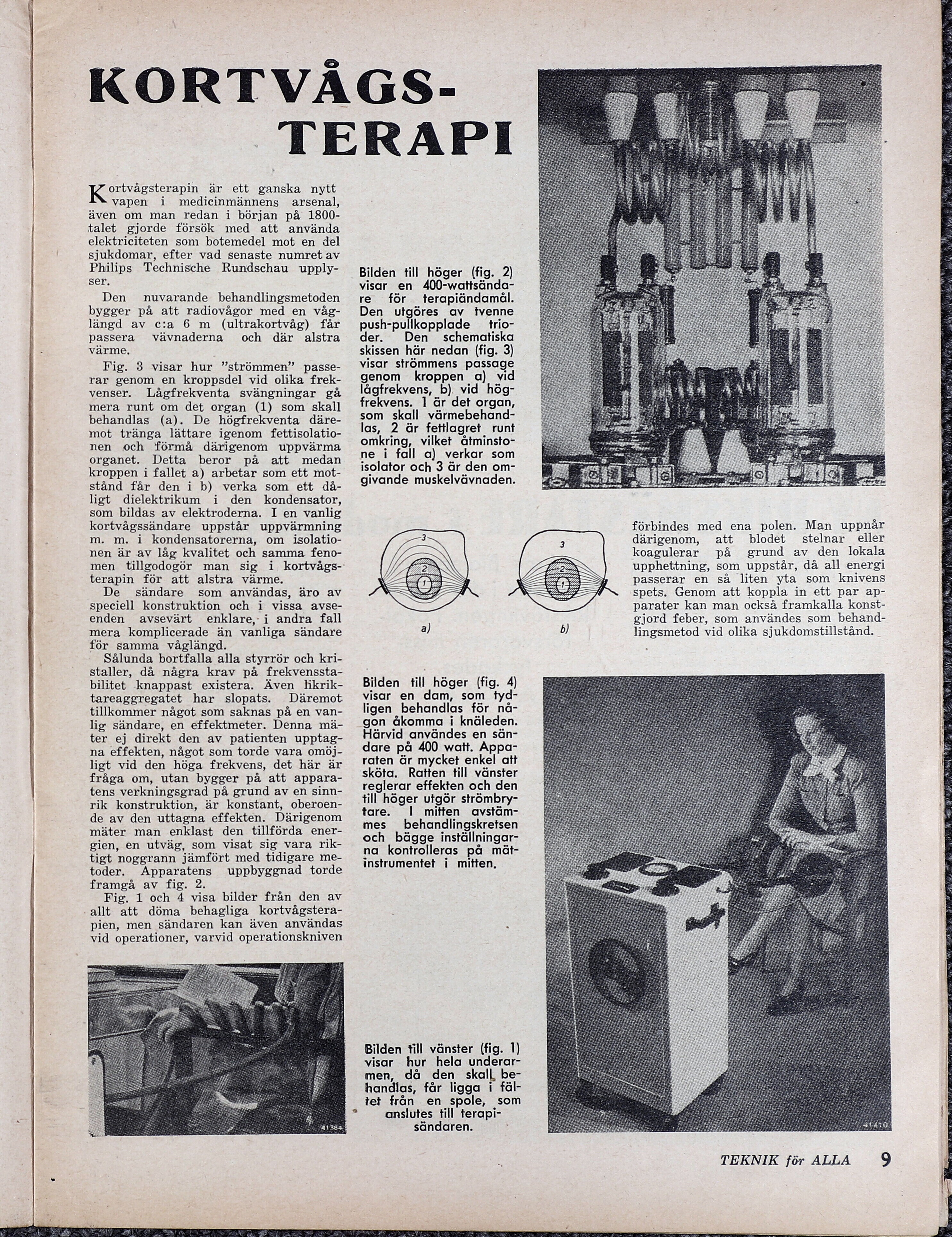

KORTVÅGS-
TERAPI
eosiycesterapin är ett ganska nytt
vapen i medicinmännens arsenal,
även om man redan i början på 1800-
talet gjorde försök med att använda
elektriciteten som botemedel mot en del
sjukdomar, efter vad senaste numret av
Philips Technische Rundschau wupply-
ser.
Den nuvarande behandlingsmetoden
bygger på att radiovågor med en våg-
längd av c:a 6 m (ultrakortvåg) får
passera vävnaderna och där alstra
varme.
Fig. 3 visar hur ”strömmen” passe-
rar genom en kroppsdel vid olika frek-
venser. Lågfrekventa svängningar gå
mera runt om det organ (1) som skall
behandlas (a). De högfrekventa däre-
mot tränga lättare igenom fettisolatio-
nen och förmå därigenom uppvärma
organet. Detta beror på att medan
kroppen i fallet a) arbetar som ett mot-
stånd får den i b) verka som ett då-
ligt dielektrikum i den kondensator,
som bildas av elektroderna. I en vanlig
kortvågssändare uppstår uppvärmning
m. m. i kondensatorerna, om isolatio-
nen är av låg kvalitet och samma feno-
men tillgodogör man sig i kortvågs-’
terapin för att alstra värme.
De sändare som användas, äro av
speciell konstruktion och i vissa avse-
enden avsevärt enklare, i andra fall
mera komplicerade än vanliga sändare
för samma våglängd.
Sålunda bortfalla alla styrrör och kri-
staller, då några krav på frekvenssta-
bilitet knappast existera. Även lNkrik-
tareaggregatet har slopats. Däremot
tillkommer något som saknas på en van-
lig sändare, en effektmeter. Denna mä-
ter ej direkt den av patienten upptag-
na effekten, något som torde vara omöj-
ligt vid den höga frekvens, det här är
fråga om, utan bygger på att appara-
tens verkningsgrad på grund av en sinn-
rik konstruktion, är konstant, oberoen-
de av den uttagna effekten. Därigenom
mäter man enklast den tillförda ener-
gien, en utväg, som visat sig vara rik-
tigt noggrann jämfört med tidigare me-
toder. Apparatens uppbyggnad torde
framgå av fig. 2.
Fig. 1 och 4 visa bilder från den av
allt att döma behagliga kortvågstera-
pien, men sändaren kan även användas
vid operationer, varvid operationskniven
Bilden till höger (fig. 2)
visar en 400-wattsända-
re för terapiändamål.
DE ut JÖres tvenne
push-pullkopplade = trio-
der. ; Denötschemaliska
skissen här nedan (fig. 3)
visar strömmens passage
genom kroppen a) vid
lågfrekvens, b). vid hög-
frekvens. 1 är det organ,
som skall värmebehand-
las, 2 är fettlagret runt
omkring, vilket åtminsto-
ne i fall a) verkar som
isolator och 3 är den om-
givande muskelvävnaden.
Bilden till höger (fig. 4)
visar en dam, som tyd-
ligen behandlas för nå-
gon åkomma i knäleden.
Härvid användes en sän-
dare på 400 watt. Appa-
raten är mycket enkel att
sköta. Ratten till vänster
reglerar effekten och den
till höger utgör strömbry-
tare. I mitten avstäm-
mes behandlingskretsen
och bägge inställningar-
na kontrolleras på mät-
instrumentet i mitten.
Bilden till vänster (fig. 1)
visar hur hela underar-
men, då den skall, be-
handlas, får ligga i fäl-
tet från en spole, som
anslutes till terapi-
sändaren. :
förbindes med ena polen. Man uppnår
därigenom, att blodet stelnar eller
koagulerar på grund av den lokala
upphettning, som uppstår, då all energi
passerar en så liten yta som knivens
spets. Genom att koppla in ett par ap-
parater kan man också framkalla konst-
gjord feber, som användes som behand-
lingsmetod vid olika sjukdomstillstånd.
TEKNIK för ALLA 9
