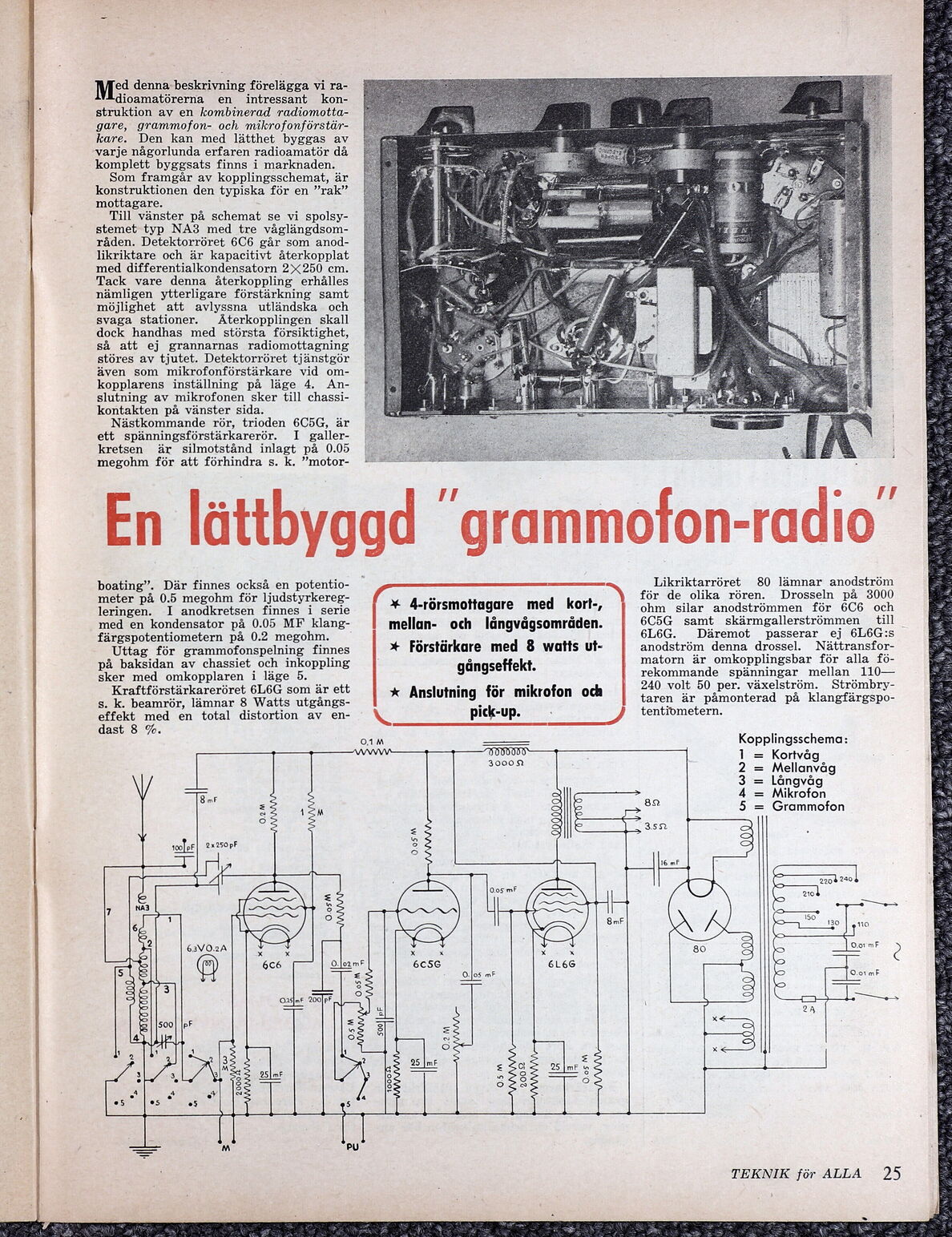

Mei denna - beskrivning förelägga vi ra- dioamatörerna en intressant kon- struktion av en kombinerad radiomotta- gare, grammofon- och mikrofonförstär- kare. Den kan med lätthet byggas av varje någorlunda erfaren radioamatör då komplett byggsats finns i marknaden. Som framgår av kopplingsschemat, är konstruktionen den typiska för en ”rak” mottagare. Till vänster på schemat se vi spolsy- stemet typ NA3 med tre våglängdsom- råden. Detektorröret 6C6 går som anod- likriktare och är kapacitivt återkopplat med differentialkondensatorn 2x 250 cm. Tack vare denna återkoppling erhålles nämligen ytterligare förstärkning samt möjlighet att avlyssna utländska och svaga stationer. Återkopplingen skall dock handhas med största försiktighet, så att ej grannarnas radiomottagning störes av tjutet. Detektorröret tjänstgör även som mikrofonförstärkare vid om- kopplarens inställning på läge 4. An- slutning av mikrofonen sker till chassi- kontakten på vänster sida. Nästkommande rör, trioden 6C5G, är ett spänningsförstärkarerör. I galler- kretsen är silmotstånd inlagt på 0.05 megohm för att förhindra s. k. ”motor- En lättbyggd "grammofon-radio boating”. Där finnes också en potentio- meter på 0.5 megohm för ljudstyrkereg- leringen. I anodkretsen finnes i serie med en kondensator på 0.05 MF klang- färgspotentiometern på 0.2 megohm. Uttag för grammofonspelning finnes på baksidan av chassiet och inkoppling sker med omkopplaren i läge 5. Kraftförstärkareröret 6L6G som är ett s. k. beamrör, lämnar 8 Watts utgångs- SÅ & Anslutning för mikrofon och gångseffekt. 4-rörsmottagare med kort-, mellan- och långvågsområden. + Förstärkare med 8 watts ut- N effekt med en total distortion av en- NN pick-up. d dast 8 eo. OM — — www SOTO | 30009 8mF = 1 SM Oo < NY 100]pF] 2x250pF 2 SAELSB TR fo RN ee" Ö 0.05 mF 7 NA3 TAR 6 63VO.2A ER TV 6C5C 6L6EG 2000 100052 4 VVYVV 2 EN O.2M X 12 O.5M Likriktarröret 80 lämnar anodström för de olika rören. Drosseln på 3000 ohm silar anodströmmen för 6C6 och 6C5G samt skärmgallerströmmen = till 6L6G. anodström denna drossel. Nättransfor- matorn är omkopplingsbar för alla fö- rekommande spänningar mellan 110— 240 volt 50 per. växelström. Strömbry- taren är påmonterad på klangfärgspo- tentiometern. Kopplingsschema: 05 mF 1 = Kortvåg 2 = Mellanvåg 3 = långvåg 4 = Mikrofon SP 5 = Grammofon TEKNIK för ALLA 25 Däremot passerar ej 6L6G:s SAN
