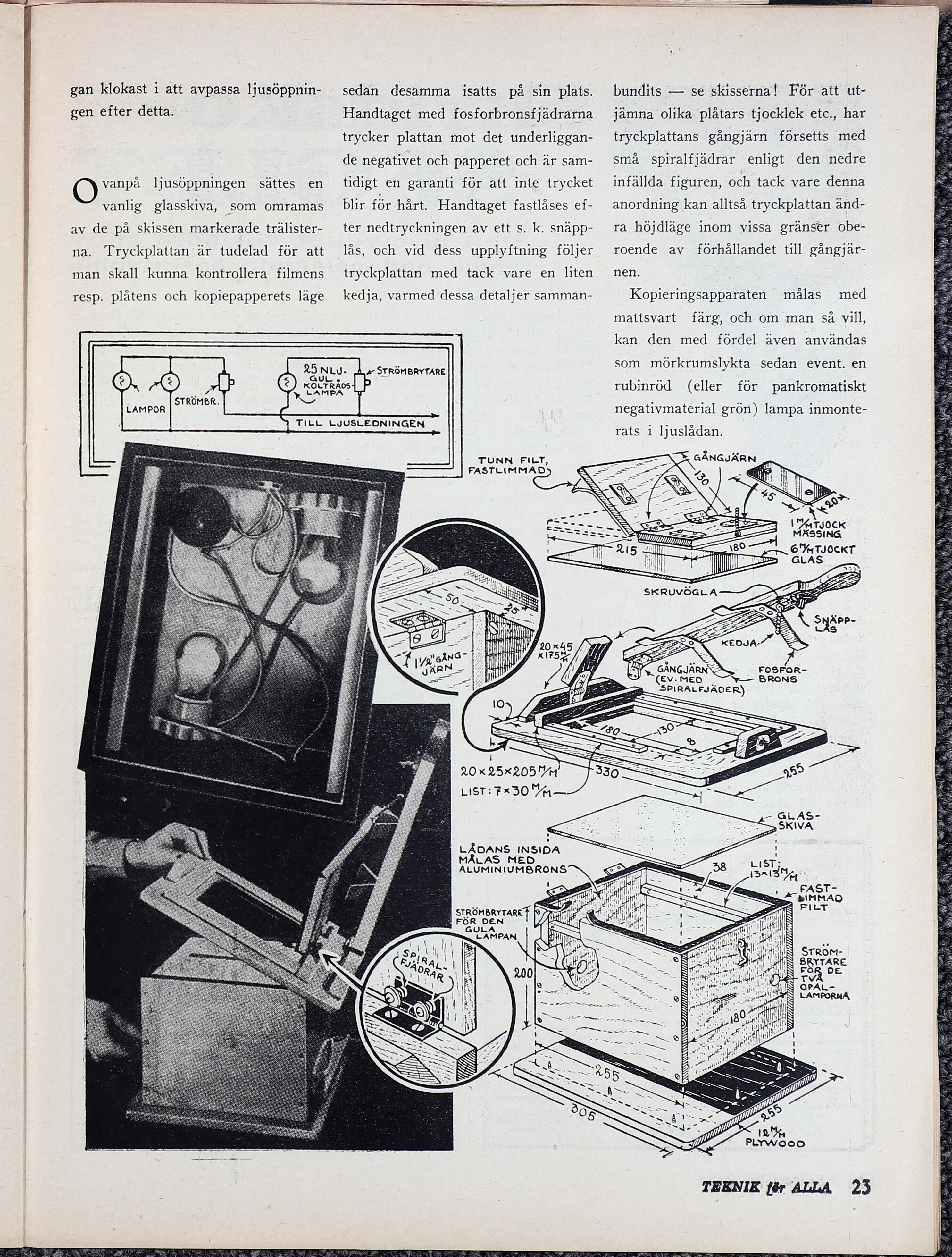

gan klokast i att avpassa ljusöppnin-
gen efter detta.

vanpå Jljusöppningen sättes en
vanlig glasskiva, som omramas
av de på skissen markerade trälister-
na. Tryckplattan är tudelad för att
man skall kunna kontrollera filmens

resp. plåtens och kopiepapperets läge

sedan desamma isatts på sin plats.
Handtaget med fosforbronsfjadrarna
trycker plattan mot det underliggan-
de negativet och papperet och är sam-
tidigt en garanti för att inte trycket
blir för hårt. Handtaget fastlåses ef-
ter nedtryckningen av ett s. k. snäpp-
lås, och vid dess upplyftning följer
tryckplattan med tack vare en liten

kedja, varmed dessa detaljer samman-

STRÖMBR.
LAMPOR

$-

TUNN FILT,
| FASTUUMMAD

L

LÅDANS INSIDA

MÅLAS MED

ALUMINIUMBRONS
<<

ST
AM

ö Fe Fn
| gera

bundits — se skisserna! För att ut-
jämna olika plåtars tjocklek etc., har
tryckplattans gångjärn försetts med
små spiralfjädrar enligt den nedre
infällda figuren, och tack vare denna
anordning kan alltså tryckplattan änd-
ra höjdläge inom vissa gränser obe-
roende av förhållandet till gångjär-
nen.

Kopieringsapparaten målas med
mattsvart färg, och om man så vill,
kan den med fördel även användas
som mörkrumslykta sedan event. en
rubinröd (eller för pankromatiskt
negativmaterial grön) lampa inmonte-

rats i ljuslådan.

I ATJOCK
MÄSSING

G’MMTJOCKT
GLAS :



TEKNIK för ALLA 23
