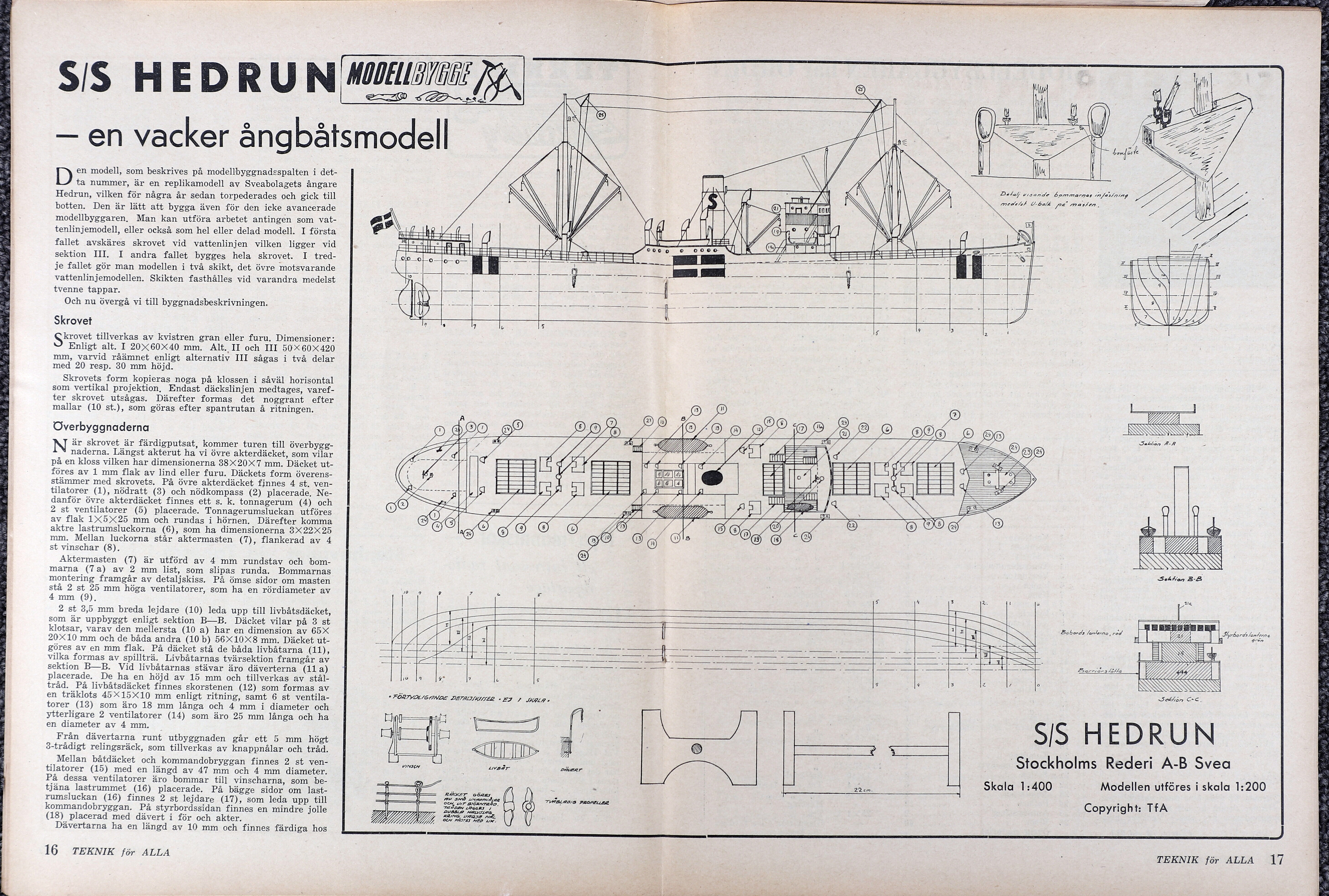

SIS HED R UN Moeusran / — en vacker ångbåtsmodell en modell, som beskrives på modellbyggnadsspalten i det- ta nummer, är en replikamodell av Sveabolagets ångare Hedrun, vilken för några år sedan torpederades och gick till botten. Den är lätt att bygga även för den icke avancerade modellbyggaren, Man kan utföra arbetet antingen som vat- tenlinjemodell, eller också som hel eller delad modell. I första fallet avskäres skrovet vid vattenlinjen vilken ligger vid sektion III. I andra fallet bygges hela skrovet. I tred- je fallet gör man modellen i två skikt, det övre motsvarande vattenlinjemodellen. Skikten fasthålles vid varandra medelst tvenne tappar. Och nu övergå vi till byggnadsbeskrivningen. Skrovet Sy Erauet tillverkas av kvistren gran eller furu. Dimensioner: Enligt alt. I 20X60X40 mm. Alt. II och III 50X60X420 mm, varvid råämnet enligt alternativ III sågas i två delar med 20 resp. 30 mm höjd. Skrovets form kopieras noga på klossen i såväl horisontal som vertikal projektion, Endast däckslinjen medtages, varef- ter skrovet utsågas. Därefter formas det noggrant efter mallar (10 st.), som göras efter spantrutan å ritningen. Overbyggnaderna N är skrovet är färdigputsat, kommer turen till överbygg- naderna. Längst akterut ha vi övre akterdäcket, som vilar på en kloss vilken har dimensionerna 38X20X7 mm. Däcket ut- föres av 1 mm flak av lind eller furu. Däckets form överens- stämmer med skrovets. På övre akterdäcket finnes 4 st. ven- tilatorer (1), nödratt (3) och nödkompass (2) placerade, Ne- danför övre akterdäcket finnes ett s. k. tonnagerum (4) och 2 st ventilatorer (5) placerade. Tonnagerumsluckan utföres av flak 1X5X25 mm och rundas i hörnen. Därefter komma aktre lastrumsluckorna (6), som ha dimensionerna 3X22X25 mm. Mellan luckorna står aktermasten (7), flankerad av 4 st vinschar (8). Aktermasten (7) är utförd av 4 mm rundstav och bom- marna (7a) av 2 mm list, som slipas runda. Bommarnas montering framgår av detaljskiss. På ömse sidor om masten stå 2 st 25 mm höga ventilatorer, som ha en rördiameter av 4 mm (9). 2 st 3,5 mm breda lejdare (10) leda upp till livbåtsdäcket, som är uppbyggt enligt sektion B—B. Däcket vilar på 3 st klotsar, varav den mellersta (10 a) har en dimension av 65X 20X10 mm och de båda andra (10 b) 56X10X8 mm. Däcket ut- göres av en mm flak. På däcket stå de båda livbåtarna (11), vilka formas av spillträ. Livbåtarnas tvärsektion framgår av sektion B—B. Vid livbåtarnas stävar äro däverterna (11 a) placerade. De ha en höjd av 15 mm och tillverkas av stål- tråd. På livbåtsdäcket finnes skorstenen (12) som formas av en träklots 45X15X10 mm enligt ritning, samt 6 st ventila- torer (13) som äro 18 mm långa och 4 mm i diameter och ytterligare 2 ventilatorer (14) som äro 25 mm långa och ha en diameter av 4 mm. Från dävertarna runt utbyggnaden går ett 5 mm högt 3-trådigt relingsräck, som tillverkas av knappnålar och tråd. Mellan båtdäcket och kommandobryggan finnes 2 st ven- tilatorer (15) med en längd av 47 mm och 4 mm diameter. På dessa ventilatorer äro bommar till vinscharna, som bhbe- tjäna lastrummet (16) placerade. På bägge sidor om last- rumsluckan (16) finnes 2 st lejdare (17), som leda upp till kommandobryggan. På styrbordssidan finnes en mindre jolle (18) placerad med dävert i för och akter. Dävertarna ha en längd av 10 mm och finnes färdiga hos 16 TEKNIK för ALLA = | é i 200 0 Oo [rg LÄN 5 ra AN era 7 fonud ; Umm | NN Oo FA Å Detalj visande bommarnas smfaslarag medelsk U-balk på masken g 0000 190 a? SK MA Fa Es SF PER 7 a op ZP Po OD + FÖRTYDLIGANDE DETPLISKISSER = ET I SKALA m (ES nr) VINSCGH 7 HM VV <TD oz LIVBÅT oc Zz VN BRÅKET GÖRES EE v SNB LUNAPPNÅLGR TWBLPDIS PROPELLER 280 5 OCK, VIT BJÖRNTA Z TIG GG. DUBBLAR HALVISLAG KlUNG,. UPR2I8 NÅL OCH FÄSTES HED 3 22ecm. Skala 1:400 Copyright: TFA Bobords lonlerna ; rod Borriors1skla SIS HEDRUN "Stockholms Rederi A-B Svea Iyrbordslenterng ESR unZZ/mm: CNS LM ÖÅÖH8KCKIDNSN Sekhom CC. =P ATITRNREN Modellen utföres i skala 1:200 TEKNIK för ALLA Å7
