MODELLGRE
LIA

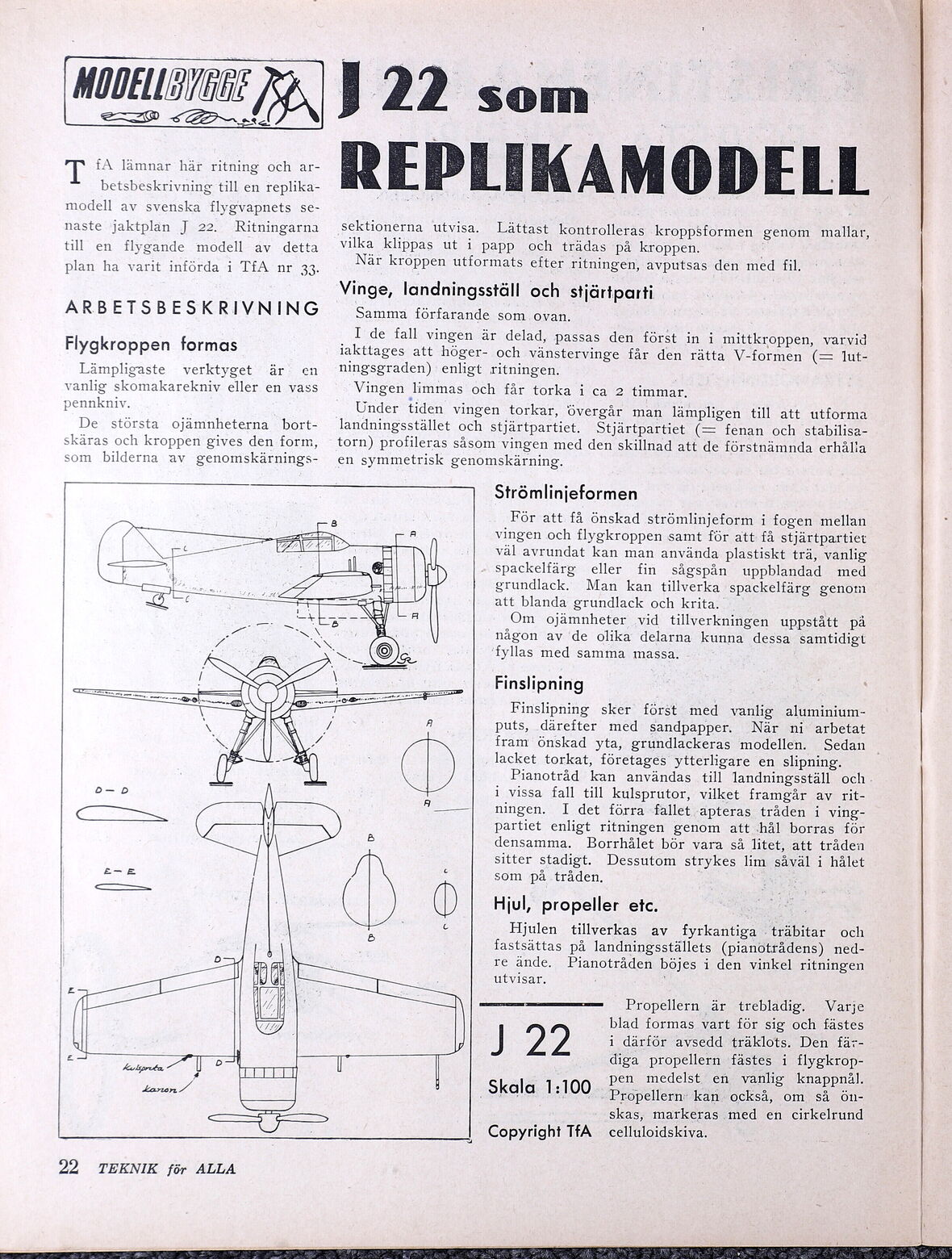

fÅ lämnar här ritning och ar-
betsbeskrivning till en replika-
modell av svenska flygvapnets se-
naste jaktplan J 22. Ritningarna
till en flygande modell av detta
plan ha varit införda i TfA nr 33.
ARBETSBESKRIVNING
Flygkroppen formas
Lämpligaste verktyget är: en
vanlig skomakarekniv eller en vass
pennkniv.
De största ojämnheterna bort-
skäras och kroppen gives den form,
som bilderna av genomskärnings-
J22som =
REPLIKAMODELL
sektionerna utvisa. Lättast kontrolleras kroppsformen genom mallar,
vilka klippas ut i papp och trädas på kroppen. ;
När kroppen utformats efter ritningen, avputsas den med fil.
Vinge, landningsställ och stjärtparti
Samma förfarande som ovan.
I de fall vingen är delad, passas den först in i mittkroppen, varvid
iakttages att höger- och vänstervinge får den rätta V-formen (= lut-
ningsgraden) : enligt ritningen.
Vingen limmas och får torka i ca 2 timmar.
Under tiden vingen torkar, övergår man lämpligen till att utforma
landningsstället och stjärtpartiet. Stjärtpartiet (= fenan och stabilisa-
torn) profileras såsom vingen med den skillnad att de förstnämnda erhålla
en symmetrisk genomskärning.
Strömlinjeformen
För att få önskad strömlinjeform i fogen mellan
vingen och flygkroppen samt för att få stjärtpartiet
väl avrundat kan man använda plastiskt trä, vanlig
spackelfärg eller fin sågspån uppblandad med
grundlack. Man kan tillverka spackelfärg genom
att blanda grundlack och krita.
Om ojämnheter vid tillverkningen uppstått på
någon av 'de olika delarna kunna dessa samtidigt
fyllas med samma massa.
Finslipning
Finslipning sker först med vanlig aluminium-
puts, därefter med sandpapper. När ni arbetat
fram önskad yta, grundlackeras modellen. Sedan
lacket torkat, företages ytterligare en slipning.
Pianotråd kan användas till landningsställ och :
i vissa fall till kulsprutor, vilket framgår av rit-
ningen. I det förra fallet apteras tråden i ving-
partiet enligt ritningen genom att .hål borras för
densamma. Borrhålet bör vara så litet, att tråden
sitter stadigt. Dessutom strykes lim såväl i hålet
som på tråden. | :
Hjul, propeller etc.
Hjulen tillverkas av fyrkantiga -träbitar och
fastsättas på landningsställets (pianotrådens) ned-
re ände. Pianotråden böjes i den vinkel ritningen
utvisar.
blad formas vart för sig och fästes
J TA 1 därför avsedd träklots. Den fär-
Propellern är trebladig. Varje
£ EE g
Lärda
Tr | diga propellern fästes i flygkrop-
pen medelst en vanlig knappnål.
Skala 1:100 Propellern: kan också, om så ön-
skas, markeras med en cirkelrund
celluloidskiva.
Copyright TfA
22 TEKNIK för ALLA
