Här beskrives byggandet
av en bra mottagare, med
vilken alla större kortvågs-
sändare över hela världen
kan avlyssnas.
Na DE

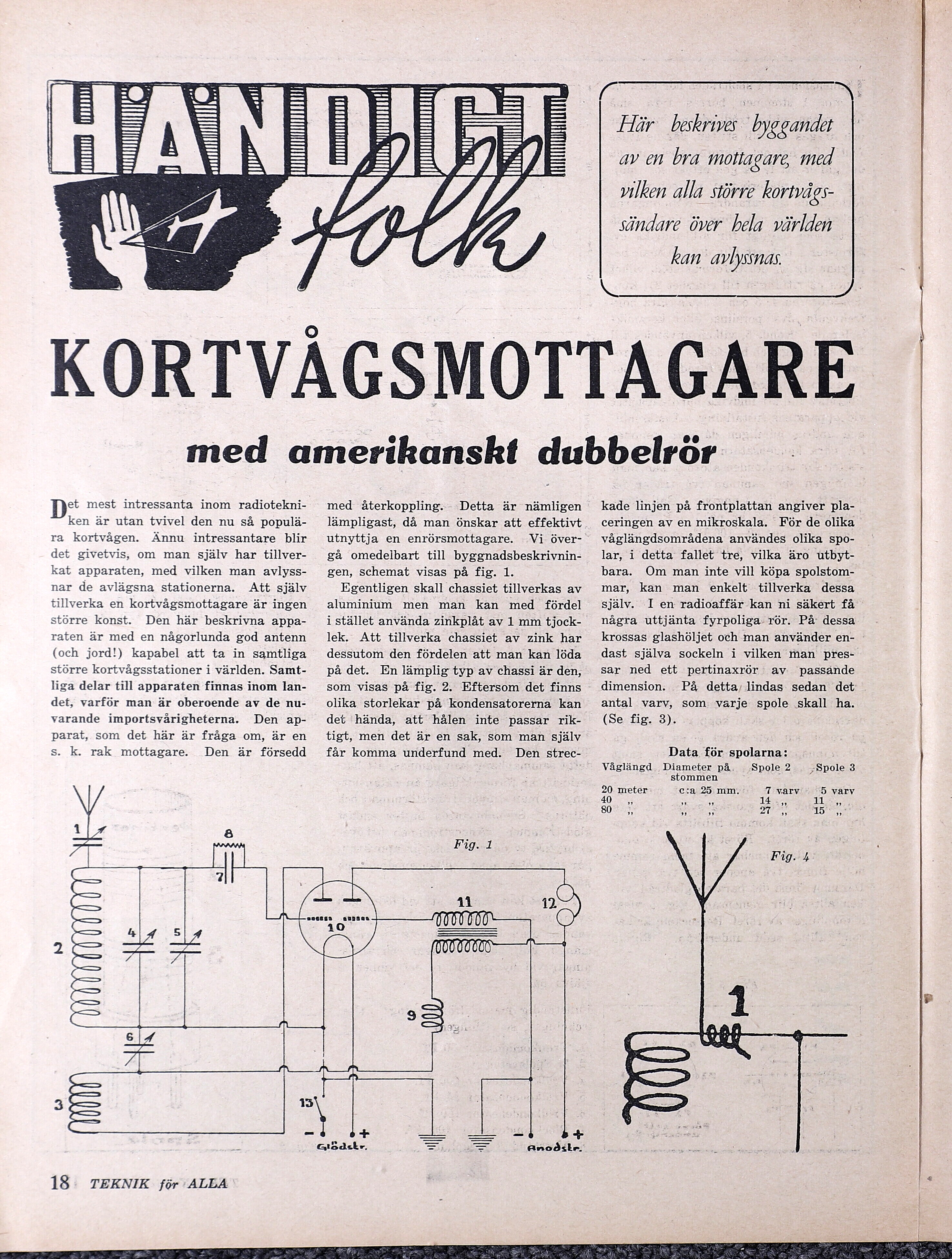

KORTVÅGSMOTTAGARE
med amerikanskt dubbelrör
De mest intressanta inom radiotekni-
ken är utan tvivel den nu så populä-
ra kortvågen. Ännu intressantare blir
det givetvis; om man själv har tillver-
kat apparaten, med vilken man avlyss-
nar de avlägsna stationerna. Att själv
tillverka en kortvågsmottagare är ingen
större konst. Den här beskrivna appa-
raten är med en någorlunda god antenn
(och jord!) kapabel att ta in samtliga
större kortvågsstationer i världen. Samt-
liga delar till apparaten finnas inom lan-
det, varför man är oberoende av de nu-
varande importsvårigheterna. Den ap-
parat, som det här är fråga om, är en
s. k. rak mottagare. Den är försedd
med återkoppling. Detta är nämligen
lämpligast, då man önskar att effektivt
utnyttja en enrörsmottagare. Vi över-
gå omedelbart till byggnadsbeskrivnin-
gen, schemat visas på fig. 1.
Egentligen skall chassiet tillverkas av
aluminium men man kan med fördel
i stället använda zinkplåt av 1 mm tjock-
lek. Att tillverka chassiet av zink har
dessutom den fördelen att man kan löda
på det. En lämplig typ av chassi är den,
som visas på fig. 2. Eftersom det finns
olika storlekar på kondensatorerna kan
det "hända, att hålen inte passar rik-
tigt, men det är en sak, som man själv
får komma underfund med. Den strec-
Fig. 1
NE
MM MMMNAEL
Y|e
IN
12.
sodcega eobbana
fÄSSEN —
3 |
Pon
= ot =S = 0 0 Sr
Glödctr, =E == Anodscstr.
TEKNIK för :ALEA
kade linjen på frontplattan angiver pla-
ceringen av en mikroskala. För de olika
våglängdsområdena användes olika spo-
lar, i detta fallet tre, vilka äro utbyt-
bara. Om man inte vill köpa spolstom-
mar, kan man enkelt tillverka dessa
själv. I en radioaffär kan ni säkert få
några uttjänta fyrpoliga. rör. På dessa
krossas glashöljet och man använder en- :
dast själva sockeln i vilken man pres-
sar ned ett pertinaxrör av. passäånde
dimension. På detta; lindas sedan det
antal varv, som varje spole skall ha.
(Se fig. 3).
Data för spolarna:
Våglängd Diameter på Spole 2 >Spole 3
stommen
20 meter c:a 25 mm. T varv 5 varv
4 7 Y 31 ES ah
SOME 3 35 ZUR TOMS
Fig. 4
