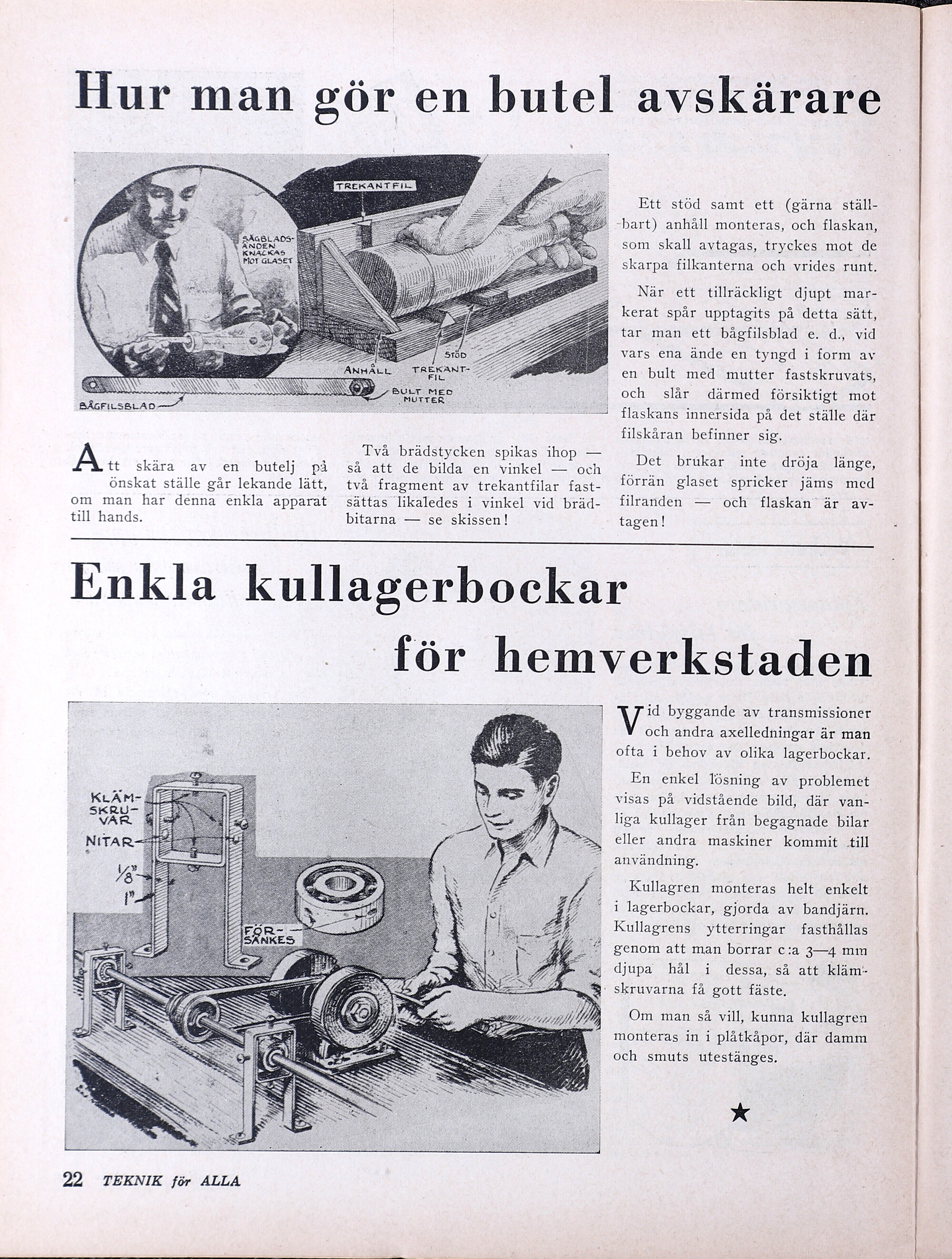

Hur man
Ar skära av en butelj på
önskat ställe går lekande lätt,
om man har denna enkla apparat
till hands.
ör en butel avskärare
Två brädstycken spikas ihop —
så att de bilda en vinkel — och
två fragment av trekantfilar fast-
sättas likaledes i vinkel vid bräd-
bitarna — se skissen!
Ett stöd samt ett (gärna ställ-
bart) anhåll monteras, och flaskan,
som skall avtagas, tryckes mot de
skarpa filkanterna och vrides runt.
När ett tillräckligt djupt mar-
kerat spår upptagits på detta sätt,
tar man ett bågfilsblad e. d., vid
vars ena ände en tyngd i form av
en bult med mutter fastskruvats,
och slår därmed försiktigt mot
flaskans innersida på det ställe där
filskåran befinner sig.
Det brukar inte dröja länge,
förrän glaset spricker jäms med
filranden och flaskan är av-
tagen!
Enkla kullagerbockar
för hemverkstaden
22 TEENIK för ALLA
och andra axelledningar är man
ofta i behov av olika lagerbockar.
SR Vv byggande av transmissioner
En enkel lösning av problemet
visas på vidstående bild, där van-
liga kullager från begagnade bilar
eller andra maskiner kommit ill
användning.
Kullagren monteras helt enkelt
i lagerbockar, gjorda av bandjärn.
ytterringar fasthållas
genom att man borrar c:a 3—4 mm
djupa hål i dessa, så att kläm"-
Kullagrens
: skruvarna få gott fäste.
Om man så vill, kunna kullagren
monteras in i plåtkåpor, där damm
och smuts utestänges.
&
