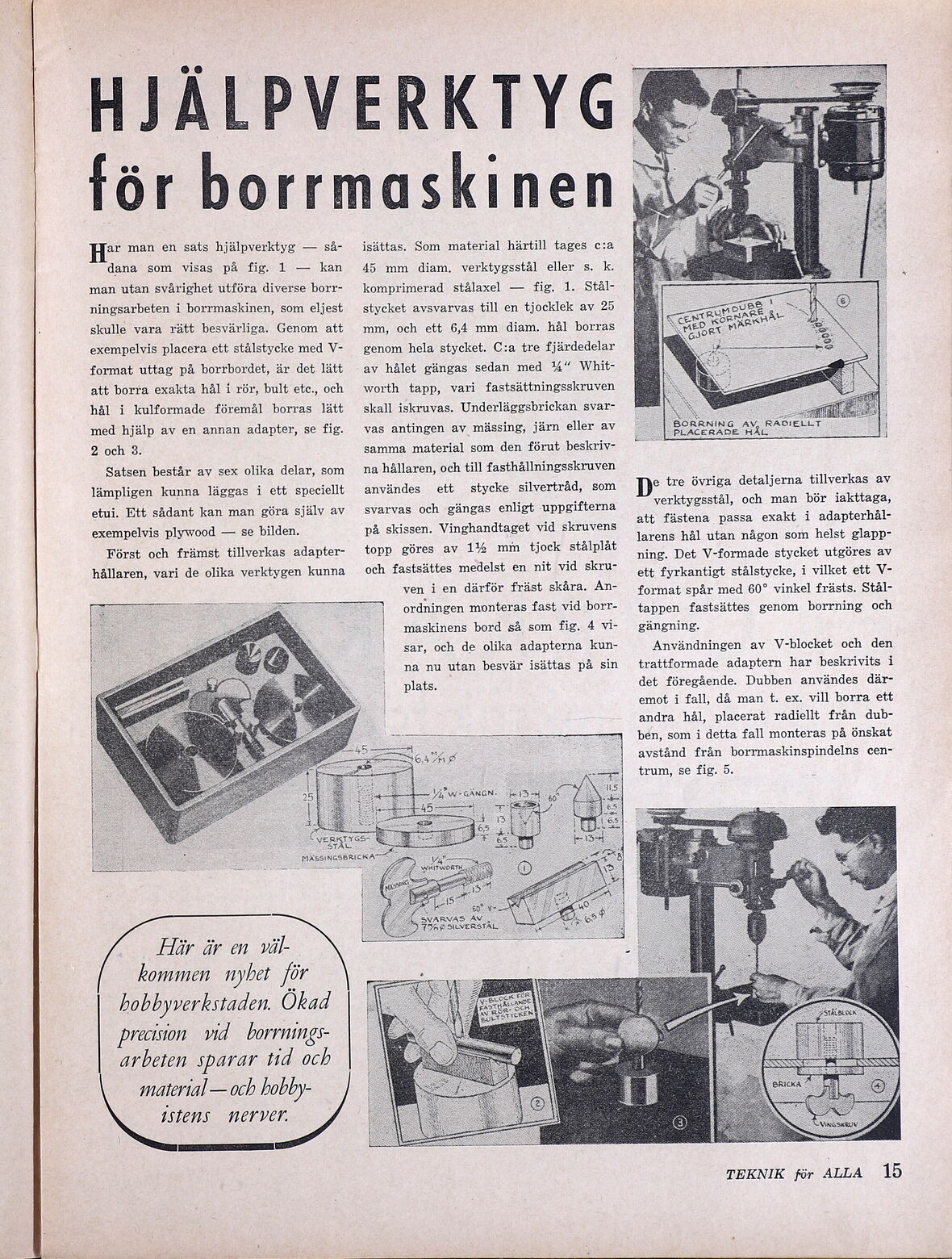

HJÄLPVERKTYG ör borrmaskinen ar man en sats hjälpverktyg — så- dana som visas på fig. I — kan man utan svårighet utföra diverse borr- ningsarbeten i borrmaskinen, som eljest skulle vara rätt besvärliga. Genom att exempelvis placera ett stålstycke med V- format uttag på borrbordet, är det lätt att borra exakta hål i rör, bult etc., och hål i kulformade föremål borras lätt med hjälp av en annan adapter, se fig. 2 och 3. Satsen består av sex olika delar, som lämpligen kunna läggas i ett speciellt etui. Ett sådant kan man göra själv av exempelvis plywood — se bilden. Först och främst tillverkas adapter- hållaren, vari de olika verktygen kunna Här är en väl- kommen nyhet för hobbyverkstaden. Ökad precision vid -borrnings- arbeten sparar tid och material — och hobby- istens nerver. isättas. Som material härtill tages c:a 45 mm diam. verktygsstål eller s. k. komprimerad stålaxel — fig. 1. Stål- stycket avsvarvas till en tjocklek av 25 mm, och ett 6,4 mm diam. hål borras genom hela stycket. C:a tre fjärdedelar av hålet gängas sedan med 4” Whit- worth tapp, vari fastsättningsskruven skall iskruvas. Underläggsbrickan svar- vas antingen av mässing, järn eller av samma material som den förut beskriv- na hållaren, och till fasthållningsskruven användes ett stycke silvertråd, som svarvas och gängas enligt uppgifterna på skissen. Vinghandtaget vid skruvens topp göres av 1324 mm tjock stålplåt och fastsättes medelst en nit vid skru- ven i en därför fräst skåra. An- ordningen monteras fast vid borr- maskinens bord så som fig. 4 vi- sar, och de olika adapterna kun- na nu utan besvär isättas på sin ÖRRNING AV, RADIELIL | PLAGERARE HÅL e tre övriga detaljerna tillverkas av verktygsstål, och man bör iakttaga, att fästena passa exakt i adapterhål- larens hål utan någon som helst glapp- ning. Det V-formade stycket utgöres av ett fyrkantigt stålstycke, i vilket ett V- format spår med 60? vinkel frästs. Stål- tappen fastsättes genom borrning och gängning. Användningen av V-blocket och den trattformade adaptern har beskrivits i det föregående. Dubben användes där- emot i fall, då man tt. ex. vill borra ett andra hål, placerat radiellt från dub- ben, som i detta fall monteras på önskat avstånd från borrmaskinspindelns cen- trum, se fig. 5. TEKNIK för ALLA 15
