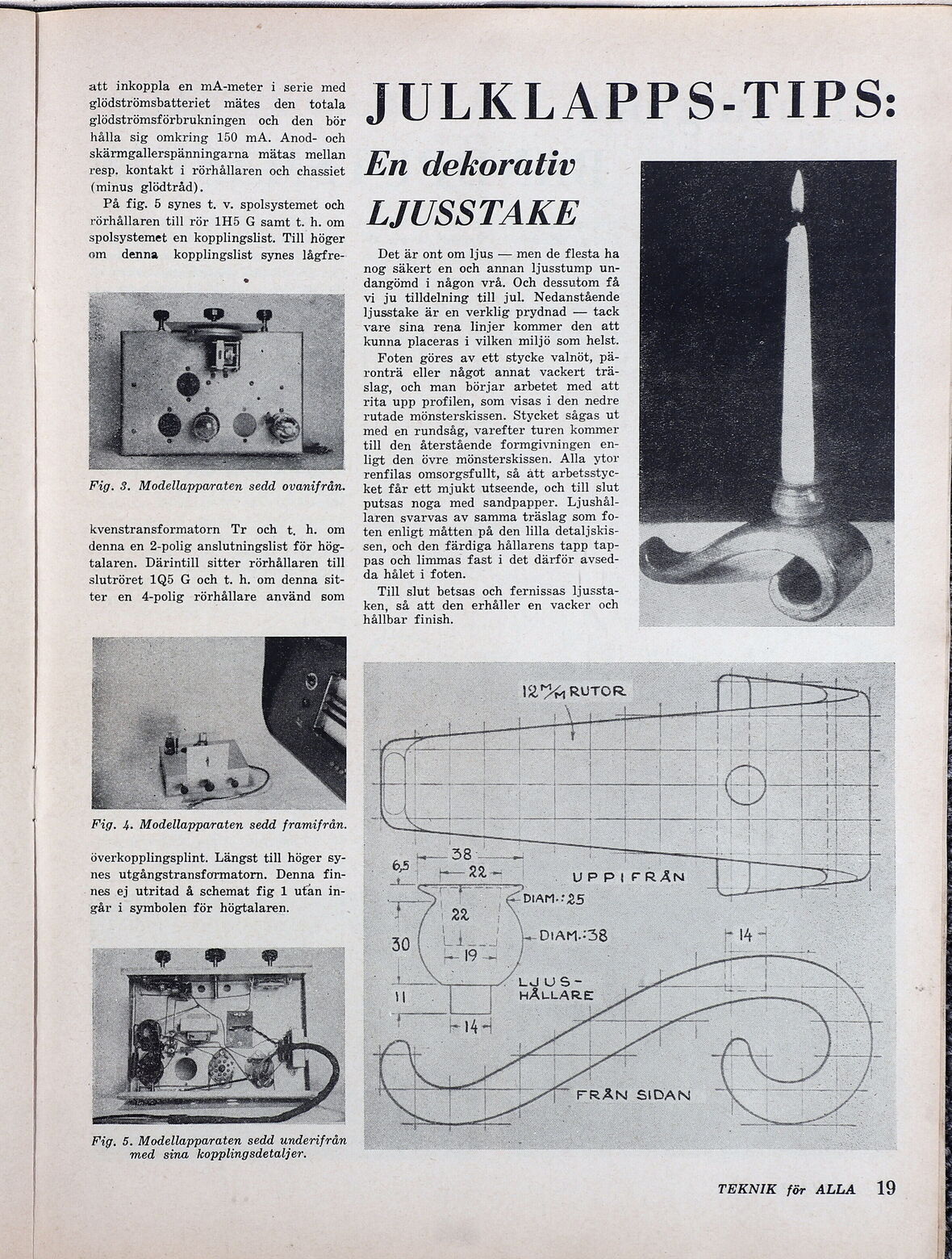

att inkoppla en mAÅ-meter i serie med glödströmsbatteriet mätes den totala glödströmsförbrukningen och den bör hålla sig omkring 150 mA. Anod- och skärmgallerspänningarna mätas mellan resp. kontakt i rörhållaren och chassiet (minus glödtråd). På fig. 5 synes t. v. spolsystemet och rörhållaren till rör 1H5 G samt t. h. om spolsystemet en kopplingslist. Till höger om denna kopplingslist synes lågfre- Fig. 3. Modellapparaten sedd ovanifrån. kvenstransformatorn Tr och t. h. om denna en 2-polig anslutningslist för hög- talaren. Därintill sitter rörhållaren till slutröret 1Q5 G och t. h. om denna sit- ter en 4-polig rörhållare använd som Fig. 4. Modellapparaten sedd framifrån. överkopplingsplint. Längst till höger sy- nes utgångstransformatorn. Denna fin- nes ej utritad å schemat fig 1 utan in- går i symbolen för högtalaren. Fig. 5. Modellens sedd underifrån med sina kopplingsdetaljer. JULKLAPPS-TIPS: En dekorativ FJUSSTAKE Det är ont om ljus — men de flesta ha nog säkert en och annan ljusstump un- dangömd i någon vrå. Och dessutom få vi ju tilldelning till jul. Nedanstående ljusstake är en verklig prydnad — tack vare sina rena linjer kommer den att kunna placeras i vilken miljö som helst. Foten göres av ett stycke valnöt, pä- ronträ eller något annat vackert trä- slag, och man börjar arbetet med att rita upp profilen, som visas i den nedre rutade mönsterskissen. Stycket sågas ut med en rundsåg, varefter turen kommer till den återstående formgivningen en- ligt den övre mönsterskissen. Alla ytor renfilas omsorgsfullt, så ått arbetsstyc- ket får ett mjukt utseende, och till slut putsas noga med sandpapper. Ljushål- laren svarvas av samma träslag som fo- ten enligt måtten på den lilla detaljskis- sen, och den färdiga hållarens tapp tap- pas och limmas fast i det därför avsed- da hålet i foten. Till slut betsas och fernissas ljussta- ken, så att den erhåller en vacker och hållbar finish. | RTARUTOR — UPPIFRÅN FRÅN SIDAN TEKNIK för ALLA 19
