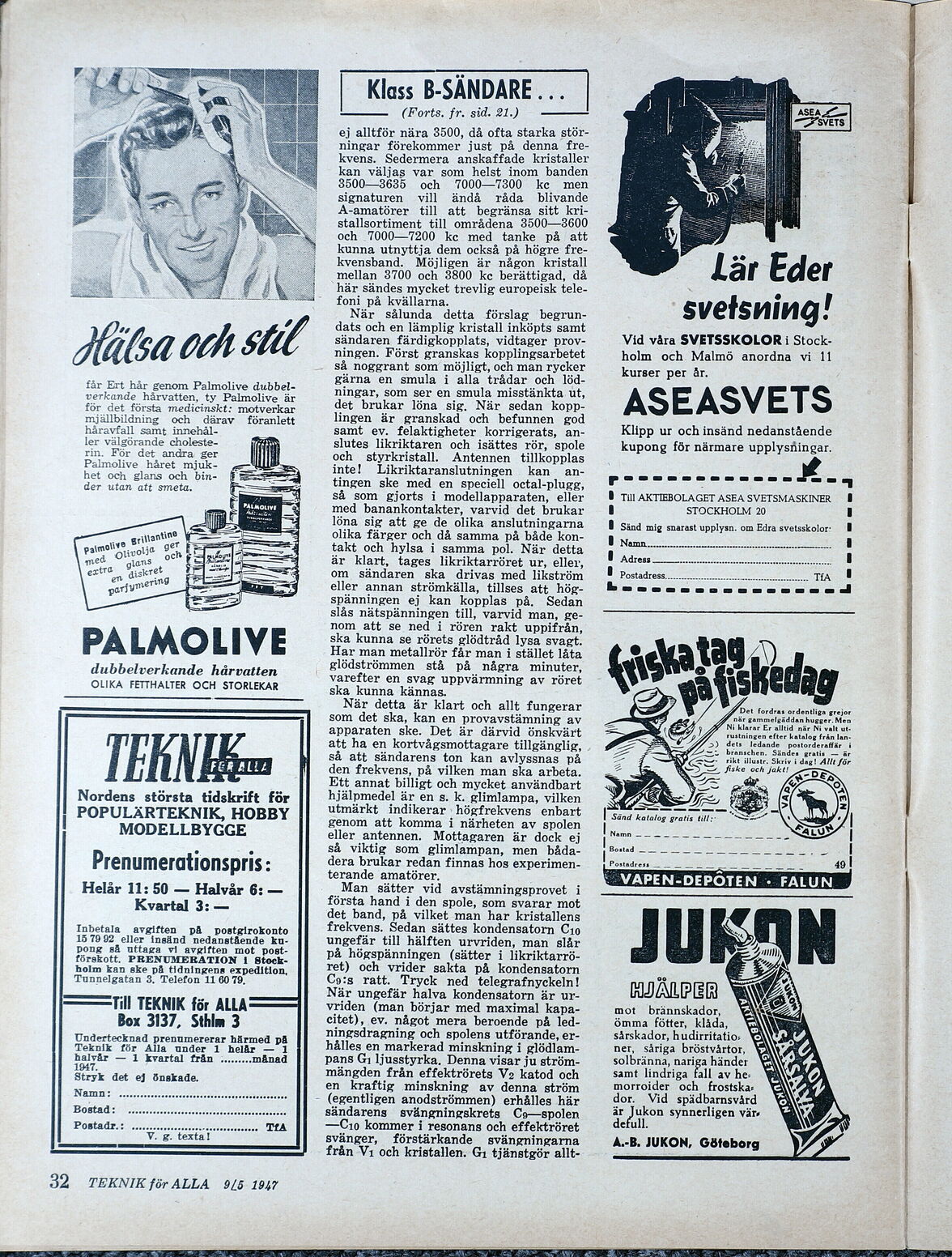

32 TEKNIK för ALLA 9/5 1947
Klass B-SÄNDARE ...
(Forts. fr. sid. 21.)
ej alltför nära 3500, då ofta starka stör-
ningar förekommer just på denna fre-
kvens. Sedermera anskaffade kristaller
kan väljas var som helst inom banden
3500—3635 och 7000—7300 ke men
signaturen vill ändå råda blivande
A-amatörer till att begränsa sitt kri-
stallsortiment till områdena 3500—3600
och 7000—7200 ke med tanke på att
kunna utnyttja dem också på högre fre-
kvensband. Möjligen är någon kristall
mellan 3700 och 3800 ke berättigad, då
här sändes mycket trevlig europeisk tele-
foni på kvällarna.
När sålunda detta förslag begrun-
dats och en lämplig kristall inköpts samt
sändaren färdigkopplats, vidtager prov-
ningen. Först granskas kopplingsarbetet
så noggrant som möjligt, och man rycker
gärna en smula i alla trådar och löd-
ningar, som ser en smula misstänkta ut,
det brukar löna sig. När sedan kopp-
lingen är granskad och befunnen god
samt ev. felaktigheter korrigerats, an-
slutes likriktaren och isättes rör, spole
och styrkristall. Antennen tillkopplas
intel Likriktaranslutningen kan an-
tingen ske med en speciell octal-plugg,
så som gjorts i modellapparaten, eller
med banankontakter, varvid det brukar
löna sig att ge de olika anslutningarna
olika färger och då samma på både kon-
takt och hylsa i samma pol. När detta
är klart, tages likriktarröret ur, eller,
om sändaren ska drivas med likström
eller annan strömkälla, tillses att hög-
spänningen ej kan kopplas på. Sedan
slås nätspänningen till, varvid man, ge-
nom att se ned i rören rakt uppifrån,
ska kunna se rörets glödtråd lysa svagt.
Har man metallrör får man i stället låta
glödströmmen stå på några minuter,
varefter en svag uppvärmning av röret
ska kunna kännas.
När detta är klart och allt fungerar
som det ska, kan en provavstämning av
apparaten ske. Det är därvid önskvärt
att ha en kortvågsmottagare tillgänglig, .
så att sändarens ton kan avlyssnas på
den frekvens, på vilken man ska arbeta.
Ett annat billigt och mycket användbart
hjälpmedel är en s. k. glimlampa, vilken
utmärkt indikerar högfrekvens enbart
genom att komma i närheten av spolen
eller antennen. Mottagaren är dock ej
så viktig som glimlampan, men båda-
dera brukar redan finnas hos experimen-
terande amatörer.
Man sätter vid avstämningsprovet i
första hand i den spole, som svarar mot
det band, på vilket man har kristallens
frekvens. Sedan sättes kondensatorn Cio
ungefär till hälften urvriden, man slår
på högspänningen (sätter i likriktarrö-
ret) och vrider sakta på kondensatorn
Co:s ratt. Tryck ned telegrafnyckeln!
När ungefär halva kondensatorn är ur-
vriden (man börjar med maximal kapa-
citet), ev. något mera beroende på led-
ningsdragning och spolens utförande, er-
hålles en markerad minskning i glödlam-
pans Ga ljusstyrka. Denna visar ju ström-
mängden från effektrörets V2 katod och
en kraftig minskning av denna ström
- (egentligen anodströmmen) erhålles här
sändarens svängningskrets C9—Sspolen
—C10 kommer i resonans och effektröret
svänger, förstärkande svängningarna
från Vi och kristallen. G1 tjänstgör allt-
