140 OLOF GRÖNVALL

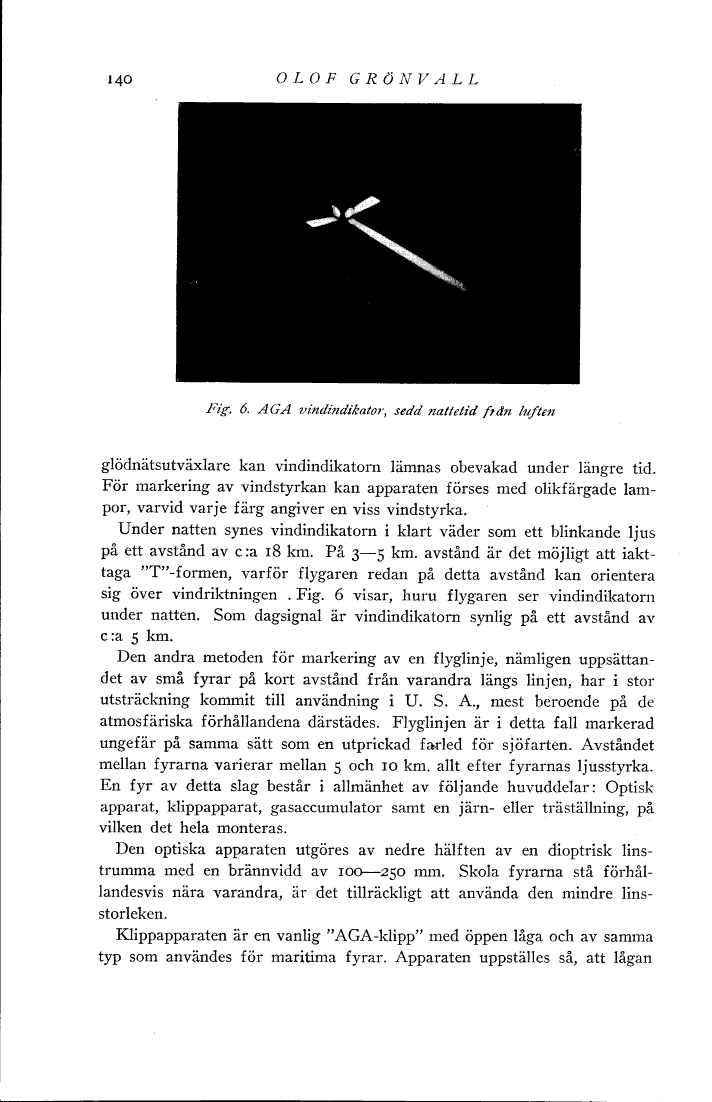

Fig. 6. AGA vindindikator, sedd nattetid från luften
glödnätsutväxlare kan vindindikatorn lämnas obevakad under längre tid.
För markering av vindstyrkan kan apparaten förses med olikfärgade lam-
por, varvid varje färg angiver en viss vindstyrka.
Under natten synes vindindikatorn i klart väder som ett blinkande ljus
på ett avstånd av c:a 18 km. På 3—5 km. avstånd är det möjligt att iakt-
taga "T"-formen, varför flygaren redan på detta avstånd kan orientera
sig över vindriktningen . Fig. 6 visar, huru flygaren ser vindindikatorn
under natten. Som dagsignal är vindindikatorn synlig på ett avstånd av
c:a 5 km.
Den andra metoden för markering av en flyglinje, nämligen uppsättan-
det av små fyrar på kort avstånd från varandra längs linjen, har i stor
utsträckning kommit till användning i U. S. A., mest beroende på de
atmosfäriska förhållandena därstädes. Flyglinjen är i detta fall markerad
ungefär på samma sätt som en utprickad farled för sjöfarten. Avståndet
mellan fyrarna varierar mellan 5 och 10 km. allt efter fyrarnas ljusstyrka.
En fyr av detta slag består i allmänhet av följande huvuddelar: Optisk
apparat, klippapparat, gasaccumulator samt en järn- eller träställning, på
vilken det hela monteras.
Den optiska apparaten utgöres av nedre hälften av en dioptrisk lins-
trumma med en brännvidd av 100 — 250 mm. Skola fyrarna stå förhål-
landesvis nära varandra, är det tillräckligt att använda den mindre lins-
storleken.
Klippapparaten är en vanlig "AGA-klipp" med öppen låga och av samma
typ som användes för maritima fyrar. Apparaten uppställes så, att lågan
