268
GOTTHARD SANDVALL

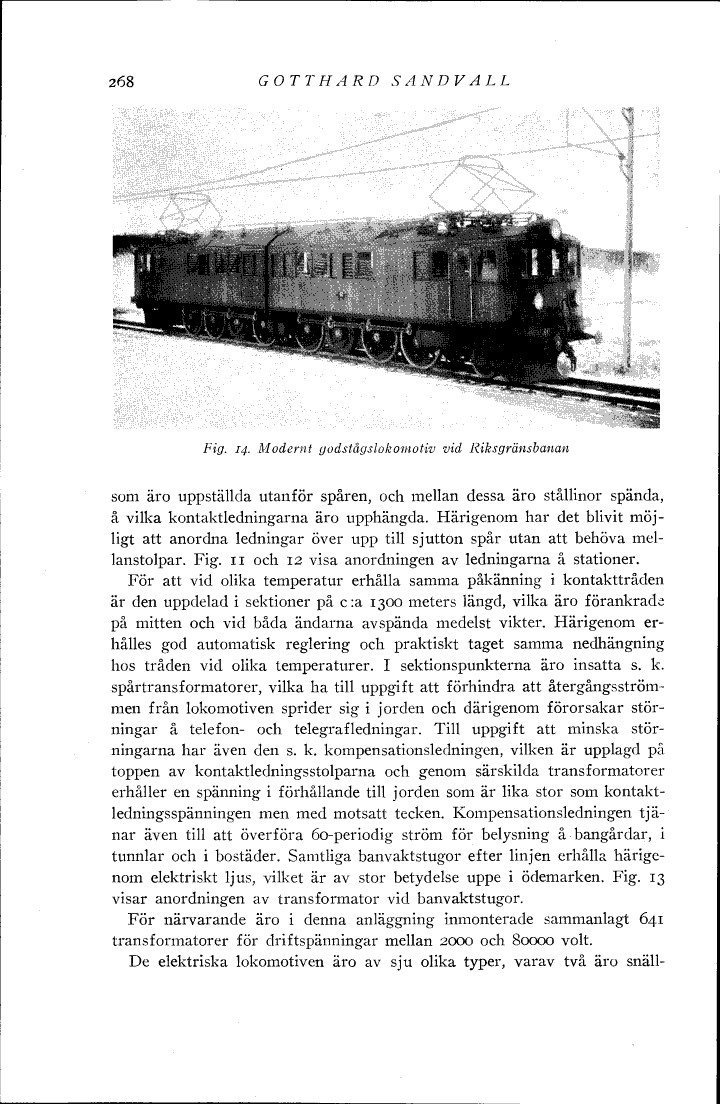

Fig. 14. Modernt godstågslokomotiv vid Riksgränsbanan
som äro uppställda utanför spåren, och mellan dessa äro stållinor spända,
å vilka kontaktledningarna äro upphängda. Härigenom har det blivit möj-
ligt att anordna ledningar över upp till sjutton spår utan att behöva mel-
lanstolpar. Fig. 11 och 12 visa anordningen av ledningarna å stationer.
För att vid olika temperatur erhålla samma påkänning i kontakttråden
är den uppdelad i sektioner på c :a 1300 meters längd, vilka äro förankrade
på mitten och vid båda ändarna avspända medelst vikter. Härigenom er-
hålles god automatisk reglering och praktiskt taget samma nedhängning
hos tråden vid olika temperaturer. I sektionspunkterna äro insatta s. k.
spårtransformatorer, vilka ha till uppgift att förhindra att återgångsström-
men från lokomotiven sprider sig i jorden och därigenom förorsakar stör-
ningar å telefon- och telegraf ledningar. Till uppgift att minska stör-
ningarna har även den s. k. kompensationsledningen, vilken är upplagd på
toppen av kontaktledningsstolparna och genom särskilda transformatorer
erhåller en spänning i förhållande till jorden som är lika stor som kontakt-
ledningsspänningen men med motsatt tecken. Kompensationsledningen tjä-
nar även till att överföra 60-periodig ström för belysning å bangårdar, i
tunnlar och i bostäder. Samtliga banvaktstugor efter linjen erhålla härige-
nom elektriskt ljus, vilket är av stor betydelse uppe i ödemarken. Fig. 13
visar anordningen av transformator vid banvaktstugor.
För närvarande äro i denna anläggning inmonterade sammanlagt 641
transformatorer för driftspänningar mellan 2000 och 80000 volt.
De elektriska lokomotiven äro av sju olika typer, varav två äro snäll-
