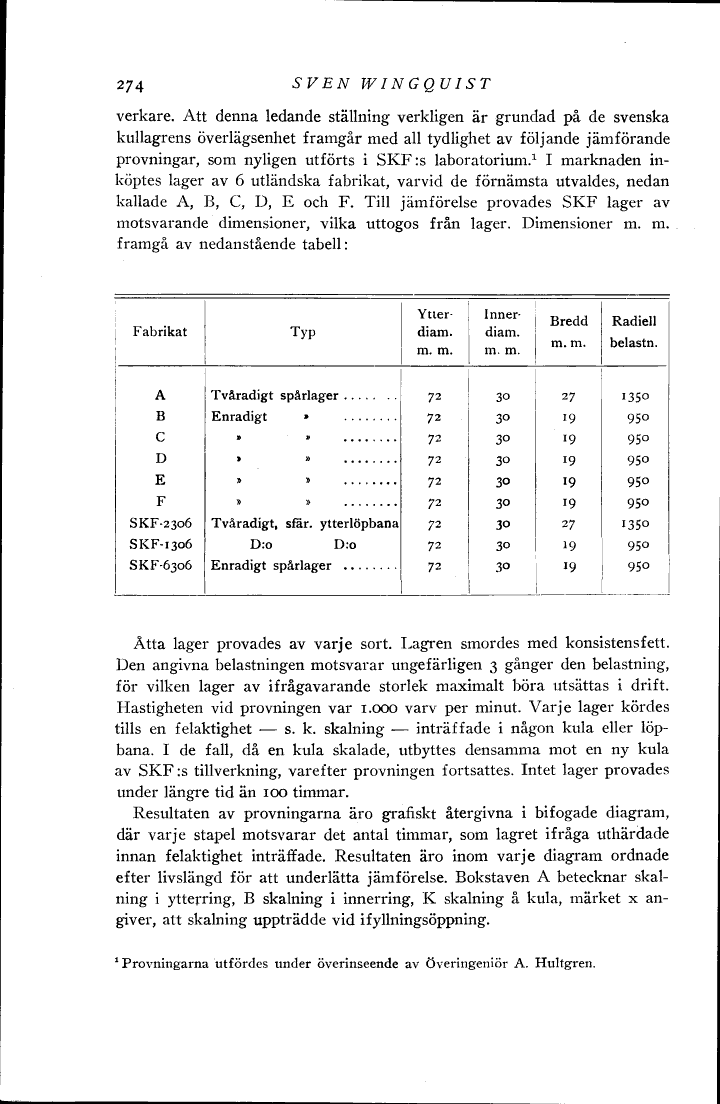

274
SVEN WINGQUIST
verkare. Att denna ledande ställning verkligen är grundad på de svenska
kullagrens överlägsenhet framgår med all tydlighet av följande jämförande
provningar, som nyligen utförts i SKF:s laboratorium. 1 I marknaden in-
köptes lager av 6 utländska fabrikat, varvid de förnämsta utvaldes, nedan
kallade A, B, C, D, E och F. Till jämförelse provades SKF lager av
motsvarande dimensioner, vilka uttogos från lager. Dimensioner m. m.
framgå av nedanstående tabell :
Fabrikat
Typ
Ytter-
diam.
m. m.
Inner-
diam.
m. m.
Bredd
m. m.
Radiell
belastn.
72
30
27
1350
72
30
19
950
72
30
19
950
72
30
19
950
72
30
19
950
72
30
19
950
72
30
27
i35o
72
30
19
950
72
30
19
950
A
B
C
D
E
F
SKF-2306
SKF- 1 306
SKF-6306
Tvåradigt spårlager
Enradigt »
» »
i »
» »
» »
Tvåradigt, sfär. ytterlöpbana
D:o D:o
Enradigt spårlager
Åtta lager provades av varje sort. Lagren smordes med konsistens fett.
Den angivna belastningen motsvarar ungefärligen 3 gånger den belastning,
för vilken lager av ifrågavarande storlek maximalt böra utsättas i drift.
Hastigheten vid provningen var 1.000 varv per minut. Varje lager kördes
tills en felaktighet — s. k. skalning — inträffade i någon kula eller löp-
bana. I de fall, då en kula skalade, utbyttes densamma mot en ny kula
av SKF :s tillverkning, varefter provningen fortsattes. Intet lager provades
under längre tid än 100 timmar.
Resultaten av provningarna äro grafiskt återgivna i bifogade diagram,
där varje stapel motsvarar det antal timmar, som lagret ifråga uthärdade
innan felaktighet inträffade. Resultaten äro inom varje diagram ordnade
efter livslängd för att underlätta jämförelse. Bokstaven A betecknar skal-
ning i ytterring, B skalning i innerring, K skalning å kula, märket x an-
giver, att skalning uppträdde vid i fyllningsöppning.
1 Provningarna utfördes under överinseende av Överingeniör A. Hultgren.
