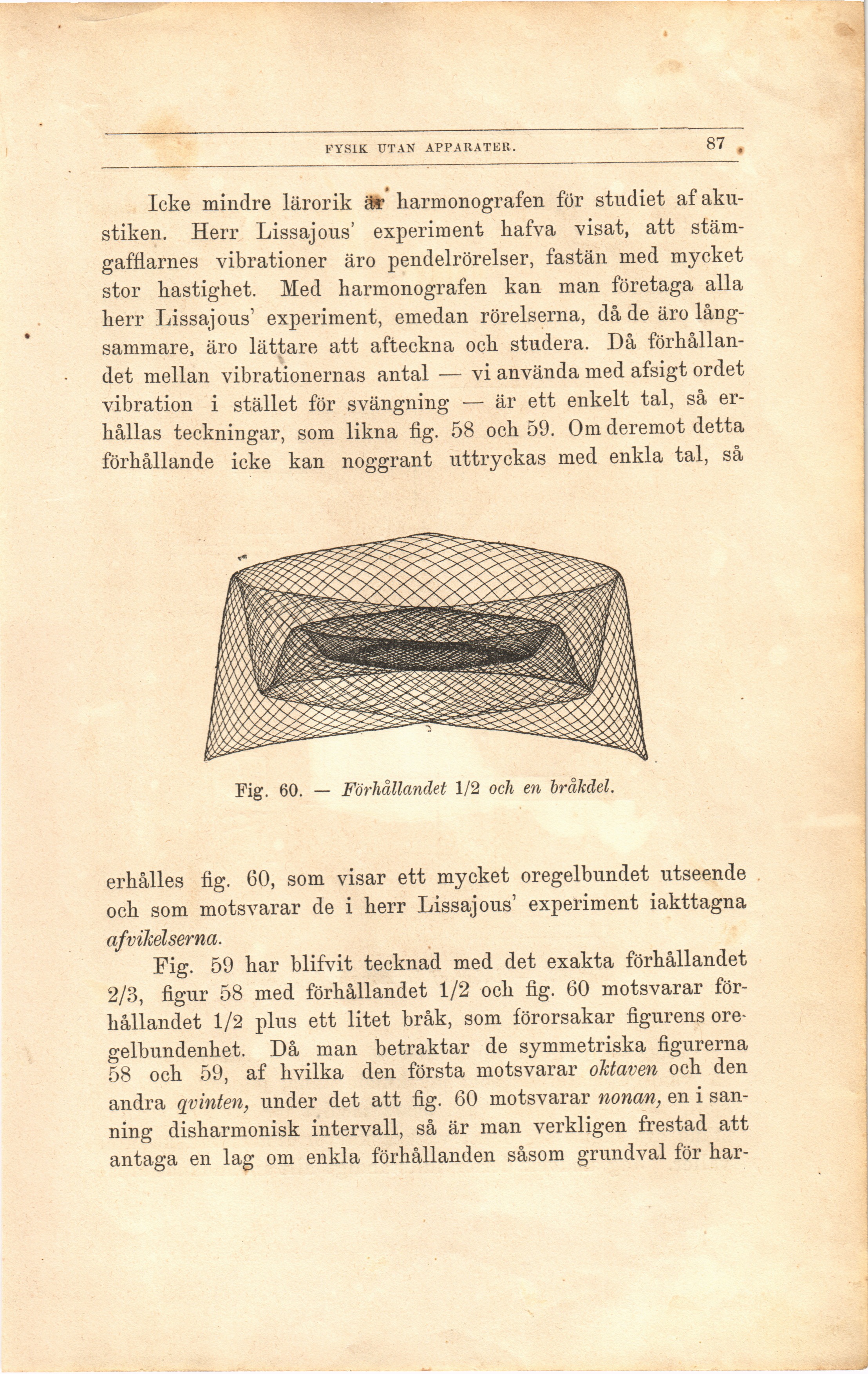

Icke mindre lärorik är harmonografen för studiet af
akustiken. Herr Lissajous’ experiment hafva visat, att
stämgafflarnes vibrationer äro pendelrörelser, fastän med mycket
stor hastighet. Med harmonografen kan man företaga alla
herr Lissajous’ experiment, emedan rörelserna, då de äro
långsammare, äro lättare att afteckna och studera. Då
förhållandet mellan vibrationernas antal - vi använda med afsigt ordet
vibration i stället för svängning - är ett enkelt tal, så
erhållas teckningar, som likna fig. 58 och 59. Om deremot detta
förhållande icke kan noggrant uttryckas med enkla tal, så
erhålles fig. 60, som visar ett mycket oregelbundet utseende
och som motsvarar de i herr Lissajous’ experiment iakttagna
afvikelserna.
Fig. 60. - Förhållandet 1/2 och en bråkdel. |
