274
VETENSKAPLIGA TIDSFÖRDRIF.
doldt i den på urtaflans midt befintlige ändan af visaren,
förändrar den genomskinliga skifvans omärkbara svängande
rörelser till en roterande, hvilken meddelas åt visaren.
Skifvans svängande rörelse åstadkommes åt ena hållet medelst en

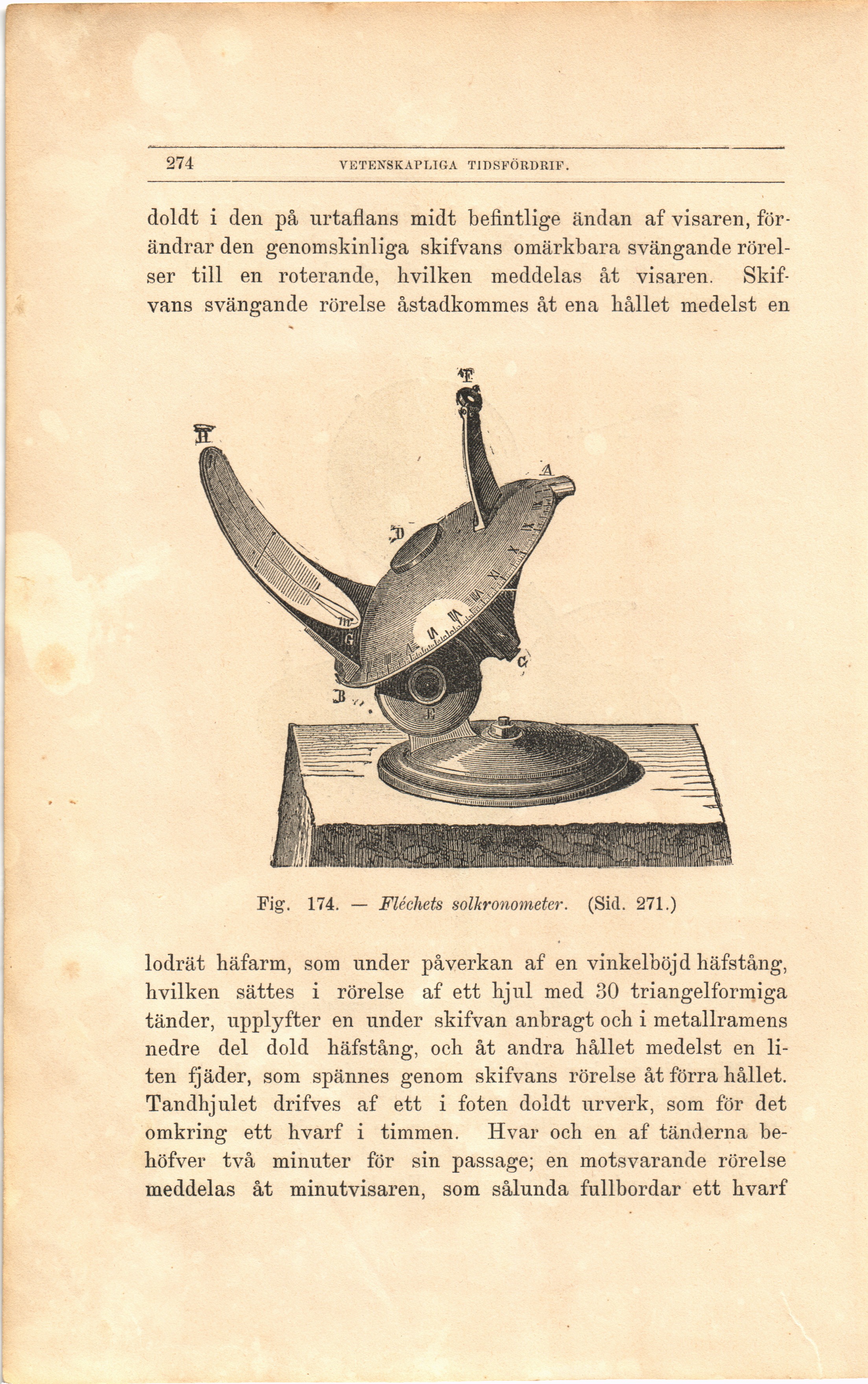

Fig, 174. - Fléchets solkronometer. (Sid. 271.)
lodrät häfarm, som under påverkan af en vinkelböjd hafstång,
hvilken sättes i rörelse af ett hjul med 30 triangelformiga
tänder, upplyfter en under skifvan anbragt och i metallramens
nedre del dold hafstång, och åt andra hållet medelst en
liten fjäder, som spännes genom skifvans rörelse åt förra hållet.
Tandhjulet drifves af ett i foten doldt urverk, som för det
omkring ett hvarf i timmen. Hvar och en af tänderna
behöfver två minuter för sin passage; en motsvarande rörelse
meddelas åt minutvisaren, som sålunda fullbordar ett hvarf
