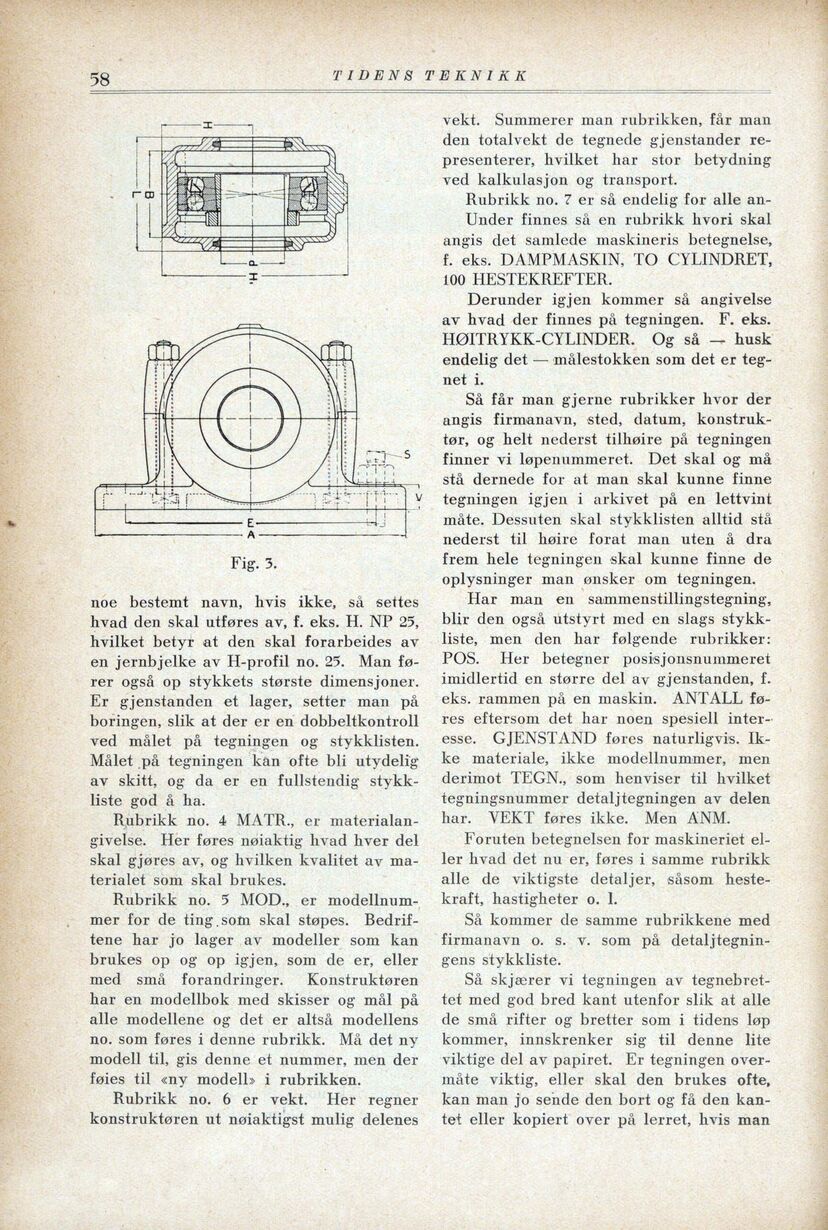

SR ga JR å ee
i > RE
TIDENS TEKNIKK
noe bestemt navn, hvis ikke, så settes
hvad den skal utføres av, f. eks. H. NP 25,
hvilket betyr at den skal forarbeides av
en jernbjelke av H-profil no. 25. Man fø-
rer også op stykkets største dimensjoner.
Er gjenstanden et lager, setter man på
boringen, slik at der er en dobbeltkontroll
ved målet på tegningen og stykklisten.
Målet på tegningen kan ofte bli utydelig
av skitt, og da er en fullstendig stykk-
liste god å ha.
Rubrikk no. 4 MATR., er materialan-
givelse. Her føres nøiaktig hvad hver del
skal gjøres av, og hvilken kvalitet av ma-
terialet som skal brukes.
Rubrikk no. 5 MOD., er modellnum-
mer for de ting .som skal støpes. Bedrif-
tene har jo lager av modeller som kan
brukes op og op igjen, som de er, eller
med små forandringer. Konstruktøren
har en modellbok med skisser og mål på
alle modellene og det er altså modellens
no. som føres i denne rubrikk. Må det ny
modell til, gis denne et nummer, men der
føies til «ny modell» i rubrikken.
Rubrikk no. 6 er vekt. Her regner
konstruktøren ut nøiaktigst mulig delenes
I
«JE
sf
Yl:
Hed
beh
på kst
rdp spsten
Hr TOY
vekt. Summerer man rubrikken, får man
den totalvekt de tegnede gjenstander re-
presenterer, hvilket har stor betydning
ved kalkulasjon og transport.
Rubrikk no. 7 er så endelig for alle an-
Under finnes så en rubrikk hvori skal
angis det samlede maskineris betegnelse,
f. eks. DAMPMASKIN, TO CYLINDRET,
100 HESTEKREFTER.
Derunder igjen kommer så angivelse
av hvad der finnes på tegningen. F. eks.
HØITRYKK-CYLINDER. Og så — husk
endelig det — målestokken som det er teg-
net i.
Så får man gjerne rubrikker hvor der
angis firmanavn, sted, datum, konstruk-
tør, og helt nederst tilhøire på tegningen
finner vi løpenummeret. Det skal og må
stå dernede for at man skal kunne finne
tegningen igjen i arkivet på en lettvint
måte. Dessuten skal stykklisten alltid stå
nederst til høire forat man uten å dra
frem hele tegningen skal kunne finne de
oplysninger man ønsker om tegningen.
Har man en sammenstillingstegning,
blir den også utstyrt med en slags stykk-
liste, men den har følgende rubrikker:
POS. Her betegner posisjonsnummeret
imidlertid en større del av gjenstanden, f.
eks. rammen på en maskin. ANTALL fø-
res eftersom det har noen spesiell inter-
esse. GJENSTAND føres naturligvis. Ik-
ke materiale, ikke modellnummer, men
derimot TEGN., som henviser til hvilket
tegningsnummer detaljtegningen av delen
har. VEKT føres ikke. Men ANM.
Foruten betegnelsen for maskineriet el-
ler hvad det nu er, føres i samme rubrikk
alle de viktigste detaljer, såsom heste-
kraft, hastigheter o. I.
Så kommer de samme rubrikkene med
firmanavn o. s. v. som på detaljtegnin-
gens stykkliste.
Så skjærer vi tegningen av tegnebret-
tet med god bred kant utenfor slik at alle
de små rifter og bretter som i tidens løp
kommer, innskrenker sig til denne lite
viktige del av papiret. Er tegningen over-
måte viktig, eller skal den brukes ofte,
kan man jo sende den bort og få den kan-
tet eller kopiert over på lerret, hvis man
