Er ug TIDENS TEKNIKK
(Efter professor Sæland.)
Fig. 2.
ner å rotere i en cirkel som antydet på fi-
guren, aksen som helhet beskriver en kjeg-
leflate. Der optrer altså en kraft som står
loddrett på tyngdekraften, horisontalt, og
bevirker aksens bevegelse efter kjeglefla-
ten, og dessuten motvirkes tyngdekraften.
En bevegelse av den art som aksen utfører
kalles en presessjonsbevegelse. Roterer
snurrebassen motsatt vei, vil også preses-
sjonsbevegelsen skifte omløpsretning, og
jo hurtigere rotasjonen er, jo mindre vil
den cirkel være som akseenden beskriver.
Ved meget rask bevegelse og med tungt
apparat vil aksen bevare sin retning næ-
sten uforandret. Et støt vil bare få den til
å riste svakt. Dette er hurtige presessjons-
bevegelser, og næsten straks inntar den sin
oprindelige retning.

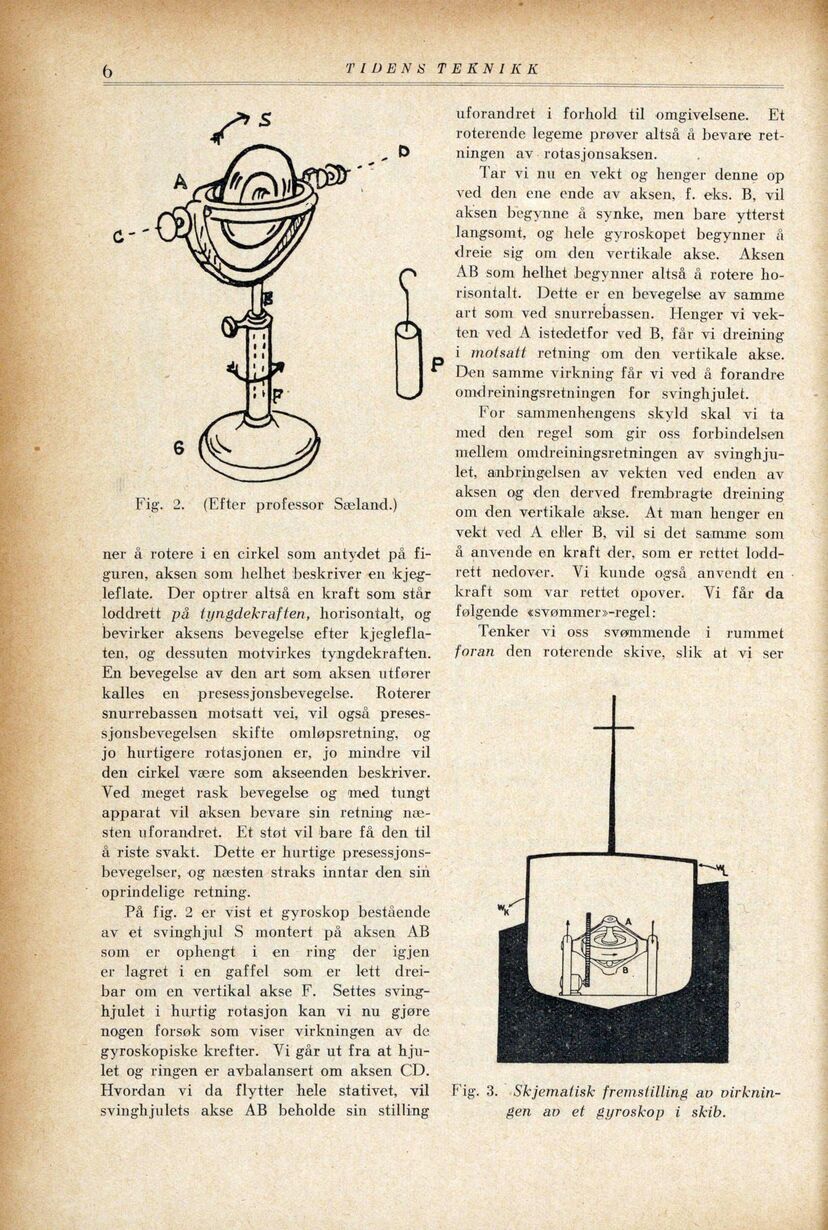

På fig. 2 er vist et gyroskop bestående
av et svinghjul S montert på aksen AB
som er ophengt i en ring der igjen
er lagret i en gaffel som er lett drei-
bar om en vertikal akse F. Settes sving-
hjulet i hurtig rotasjon kan vi nu gjøre
nogen forsøk som viser virkningen av de
gyroskopiske krefter. Vi går ut fra at hju-
let og ringen er avbalansert om aksen CD.
Hvordan vi da flytter hele stativet, vil
svinghjulets akse AB beholde sin stilling
uforandret i forhold til omgivelsene. Ft
roterende legeme prøver altså å bevare ret-
ningen av rotasjonsaksen.
Tar vi nu en vekt og henger denne op
ved den ene ende av aksen, f. eks. B, vil
aksen begynne å synke, men bare ytterst
langsomt, og hele gyroskopet begynner å
dreie sig om den vertikale akse. Aksen
AB som helhet begynner altså å rotere ho-
risontalt. Dette er en bevegelse av samme
art som ved snurrebassen. Henger vi vek-
ten ved Å istedetfor ved B, får vi dreining
i motsatt retning om den vertikale akse.
Den samme virkning får vi ved å forandre
omdreiningsretningen for svinghjulet.
For sammenhengens skyld skal vi ta
med den regel som gir oss forbindelsen
mellem omdreiningsretningen av svinghju-
let, anbringelsen av vekten ved enden av
aksen og den derved frembragte dreining
om den vertikale akse. At man henger en
vekt ved Å eller B, vil si det samme som
å anvende en kraft der, som er rettet lodd-
rett nedover.
kraft som var rettet opover.
følgende «svømmer»-regel:
Tenker vi oss svømmende i rummet
foran den roterende skive. slik at vi ser
Vi får da
Fig. 3. Skjematisk fremstilling av virknin-
gen av et gyroskop i skib.
Vi kunde også anvendt en.
P
3
3
asset
AN
AE PU or FE
Ei å sd Na Å AE
ae us ak
PIKER E
da kl da SE AE EA tb DÅ ben SG å Abad er BA Abe Ge
