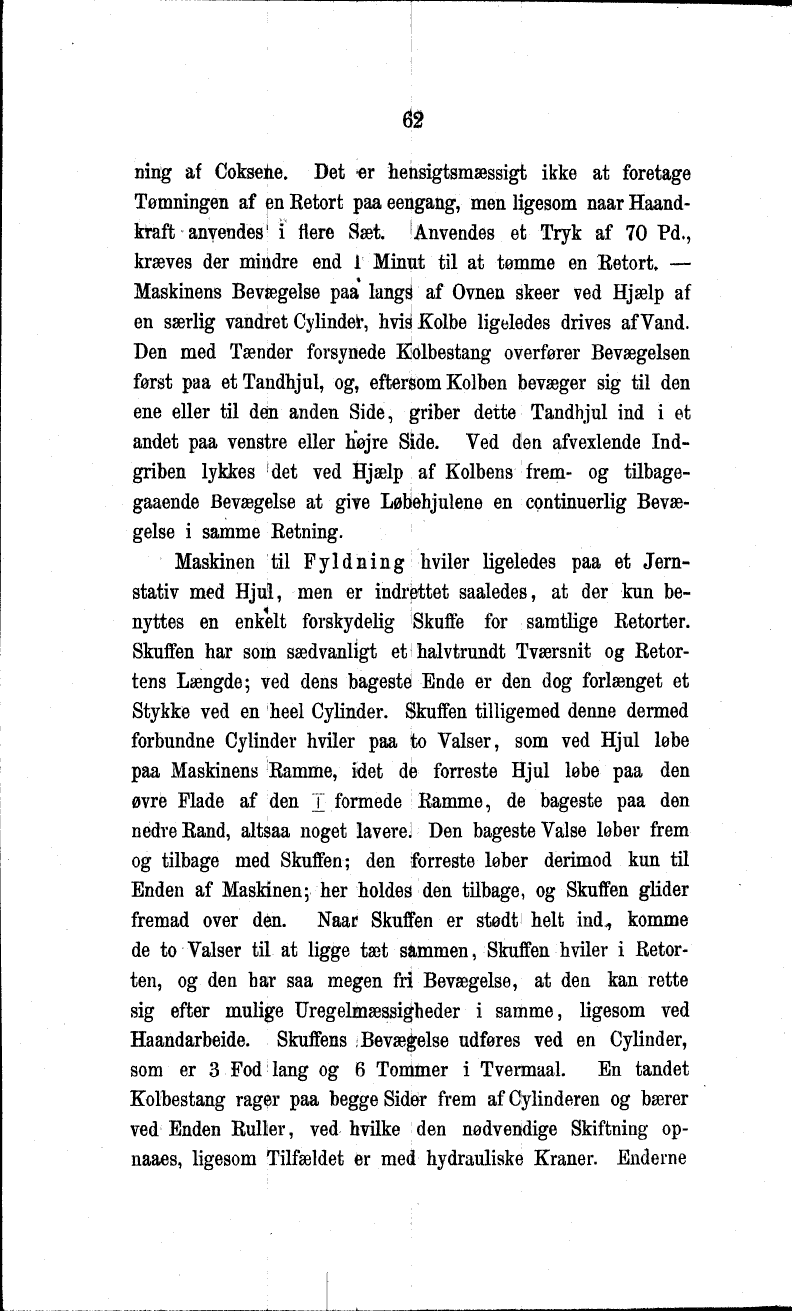

Slukning af Coksene. Det er hensigtsmæssigt ikke at foretage
Tømningen af en Retort paa eengang, men ligesom naar
Haandkraft anvendes i flere Sæt. Anvendes et Tryk af 70 Pd,,
kræves der mindre end i Minut til at tømme en Retort, -
Maskinens Bevægelse paa langs af Ovnen skeer ved Hjælp af
en særlig vandret Cylinder, hvid Kolbe ligeledes drives af Vand.
Den med Tænder forsynede Kolbestang overfører Bevægelsen
først paa et Tandhjul, og, eftersom Kolben bevæger sig til den
ene eller til den anden Side, griber dette Tandhjul ind i et
andet paa venstre eller højre Side. Ved den afvexlende
Indgriben lykkes det ved Hjælp af Kolbens frem- og
tilbagegaaende Bevægelse at give Løbehjulene en continuerlig
Bevægelse i samme Retning.
Maskinen til Fyldning hviler ligeledes paa et
Jernstativ med Hjul, men er indrettet saaledes, at der kun
benyttes en enkelt forskydelig Skuffe for samtlige Retorter.
Skuffen har som sædvanligt et halvtrundt Tværsnit og
Retortens Længde; ved dens bageste Ende er den dog forlænget et
Stykke ved en heel Cylinder. Skuffen tilligemed denne dermed
forbundne Cylinder hviler paa to Valser, som ved Hjul løbe
paa Maskinens Ramme, idet de forreste Hjul løbe paa den
øvre Flade af den I formede Ramme, de bageste paa den
nedre Rand, altsaa noget lavere. Den bageste Valse løber frem
og tilbage med Skuffen; den forreste løber derimod kun til
Enden af Maskinen; her holdes den tilbage, og Skuffen glider
fremad over den. Naar Skuffen er stødt helt ind, komme
de to Valser til at ligge tæt sammen, Skuffen hviler i
Retorten, og den har saa megen fri Bevægelse, at den kan rette
sig efter mulige Uregelmæssigheder i samme, ligesom ved
Haandarbeide. Skuffens Bevægelse udføres ved en Cylinder,
som er 3 Fod lang og 6 Tommer i Tvermaal. En tandet
Kolbestang rager paa begge Sider frem af Cylinderen og bærer
ved Enden Ruller, ved hvilke den nødvendige Skiftning
opnaaes, ligesom Tilfældet er med hydrauliske Kraner. Enderne
