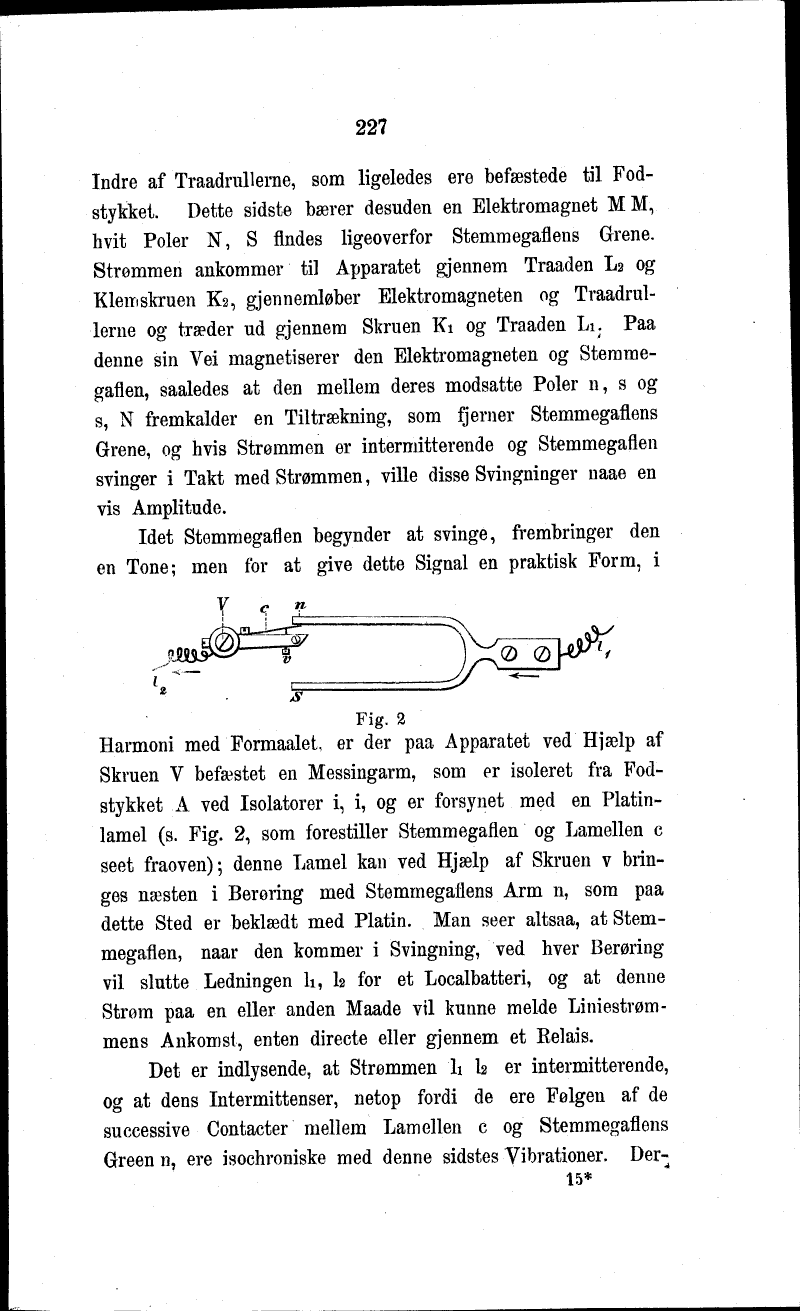

Indre af Traadrullerne, som ligeledes ere befæstede til
Fodstykket. Dette sidste bærer desuden en Elektromagnet MM,
hvit Poler N, S findes ligeoverfor Stemmegaflens Grene.
Strømmen ankommer til Apparatet gjennem Traaden L₂ og
Klemskruen K₂, gjennemløber Elektromagneten og
Traadrullerne og træder ud gjennem Skruen K₁ og Traaden L₁. Paa
denne sin Vei magnetiserer den Elektromagneten og
Stemmegaflen, saaledes at den mellem deres modsatte Poler n, s og
s, N fremkalder en Tiltrækning, som fjerner Stemmegaflens
Grene, og hvis Strømmen er intermitterende og Stemmegaflen
svinger i Takt med Strømmen, ville disse Svingninger naae en
vis Amplitude.

Idet Stemmegaflen begynder at svinge, frembringer den
en Tone; men for at give dette Signal en praktisk Form, i

Fig. 2

Harmoni med Formaalet er der paa Apparatet ved Hjælp af
Skruen V befattet en Messingarm, som er isoleret fra
Fodstykket A ved Isolatorer i, i, og er forsynet med en
Platinlamel (s. Fig. 2, som forestiller Stemmegaflen og Lamellen c
seet fraoven); denne Lamel kan ved Hjælp af Skruen v
bringes næsten i Berøring med Stemmegaflens Arm n, som paa
dette Sted er beklædt med Platin. Man seer altsaa, at
Stemmegaflen, naar den kommer i Svingning, ved hver Berøring
vil slutte Ledningen l₁, l₂ for et Localbatteri, og at denne
Strøm paa en eller anden Maade vil kunne melde
Liniestrømmens Ankomst, enten directe eller gjennem et Relais.

Det er indlysende, at Strømmen l₁ l₂ er intermitterende,
og at dens Intermittenser, netop fordi de ere Følgen af de
successive Contacter mellem Lamellen c og Stemmegaflens
Green n, ere isochroniske med denne sidstes Vibrationer.
