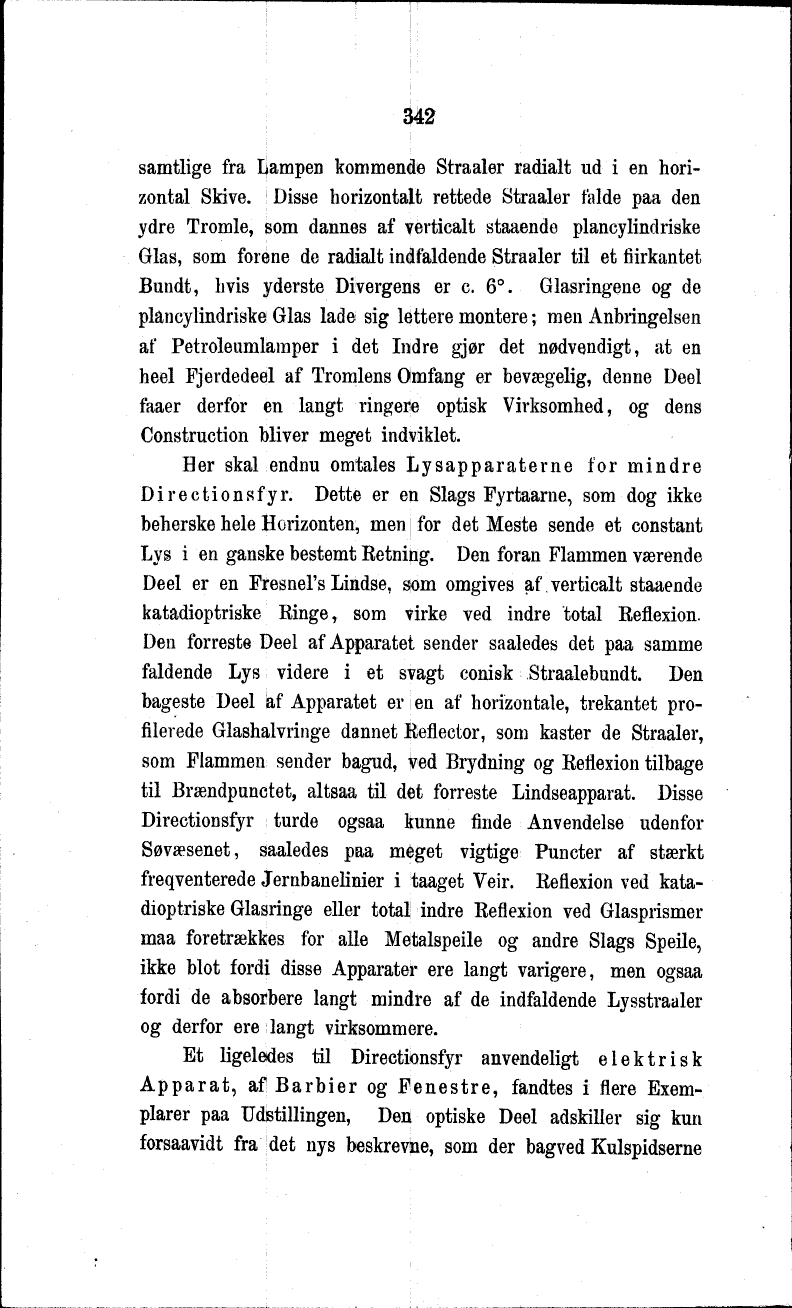

samtlige fra lampen kommende Straaler radialt ud i en
horizontal Skive. Disse horizontalt rettede Straaler falde paa den
ydre Tromle, som dannes af verticalt staaende plancylindriske
Glas, som forene de radialt indfaldende Straaler til et fiirkantet
Bundt, hvis yderste Divergens er c. 6°. Glasringene og de
plancylindriske Glas lade sig lettere montere; men Anbringelsen
af Petroleumlamper i det Indre gjør det nødvendigt, at en
heel Fjerdedeel af Tromlens Omfang er bevægelig, denne Deel
faaer derfor en langt ringene optisk Virksomhed, og dens
Construction bliver meget indviklet.
Her skal endnu omtales Lysapparaterne for mindre
Directionsfyr. Dette er en Slags Fyrtaarne, som dog ikke
beherske hele Horizonten, men for det Meste sende et Constant
Lys i en ganske bestemt Retning. Den foran Flammen værende
Deel er en Fresnel’s Lindse, som omgives af verticalt staaende
katadioptriske Ringe, som virke ved indre total Reflexion.
Den forreste Deel af Apparatet sender saaledes det paa samme
faldende Lys videre i et svagt conisk Straalebundt. Den
bageste Deel af Apparatet er en af horizontale, trekantet
profilerede Glashalvringe dannet Reflector, som kaster de Straaler,
som Flammen sender bagud, ved Brydning og Reflexion tilbage
til Brændpunctet, altsaa til det forreste Lindseapparat. Disse
Directionsfyr turde ogsaa kunne finde Anvendelse udenfor
Søvæsenet, saaledes paa meget vigtige Puncter af stærkt
freqventerede Jernbanelinier i taaget Veir. Reflexion ved
katadioptriske Glasringe eller total indre Reflexion ved Glasprismer
maa foretrækkes for alle Metalspeile og andre Slags Speile,
ikke blot fordi disse Apparater ere langt varigere, men ogsaa
fordi de absorbere langt mindre af de indfaldende Lysstraaler
og derfor ere langt virksommere.
Et ligeledes til Directionsfyr anvendeligt elektrisk
Apparat, af Barbier og Fenestre, fandtes i flere
Exemplarer paa Udstillingen, Den optiske Deel adskiller sig kun
forsaavidt fra det nys beskrevne, som der bagved Kulspidserne
