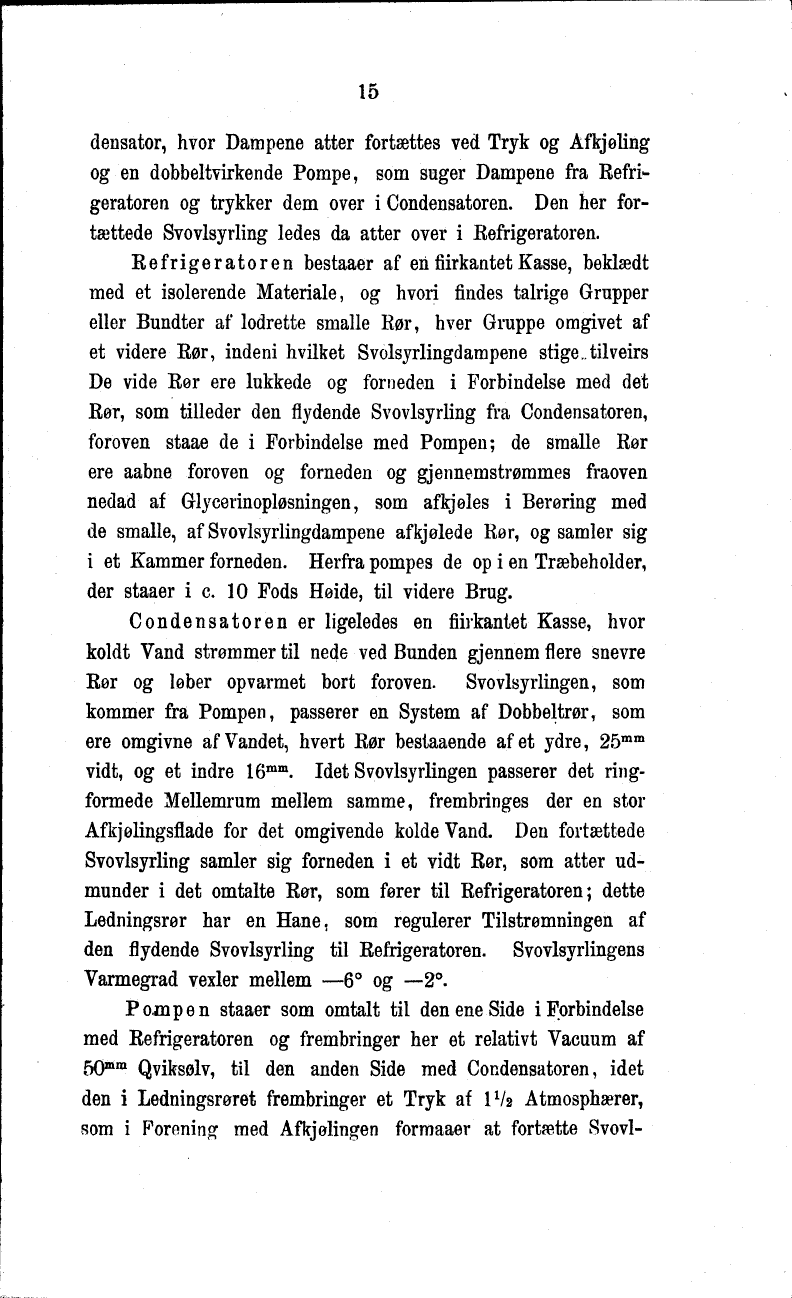

Condensator, hvor Dampene atter fortættes ved Tryk og Afkjøling
og en dobbeltvirkende Pompe, som suger Dampene fra
Refrigeratoren og trykker dem over i Condensatoren. Den her
fortættede Svovlsyrling ledes da atter over i Refrigeratoren.
Refrigeratoren bestaaer af en fiirkantet Kasse, beklædt
med et isolerende Materiale, og hvori findes talrige Grupper
eller Bundter af lodrette smalle Rør, hver Gruppe omgivet af
et videre Rør, indeni hvilket Svolsyrlingdampene stige tilveirs
De vide Rør ere lukkede og forneden i Forbindelse med det
Rør, som tilleder den flydende Svovlsyrling fra Condensatoren,
foroven staae de i Forbindelse med Pompen; de smalle Rør
ere aabne foroven og forneden og gjennemstrømmes fraoven
nedad af Glycerinopløsningen, som afkjøles i Berøring med
de smalle, af Svovlsyrlingdampene afkjølede Rør, og samler sig
i et Kammer forneden. Herfra pompes de op i en Træbeholder,
der staaer i c. 10 Fods Høide, til videre Brug.
Condensatoren er ligeledes en fiirkantet Kasse, hvor
koldt Vand strømmer til nede ved Bunden gjennem flere snevre
Rør og løber opvarmet bort foroven. Svovlsyrlingen, som
kommer fra Pompen, passerer en System af Dobbeltrør, som
ere omgivne af Vandet, hvert Rør bestaaende af et ydre, 25mm
vidt, og et indre 16mm. Idet Svovlsyrlingen passerer det
ringformede Mellemrum mellem samme, frembringes der en stor
Afkjølingsflade for det omgivende kolde Vand. Den fortættede
Svovlsyrling samler sig forneden i et vidt Rør, som atter
udmunder i det omtalte Rør, som fører til Refrigeratoren; dette
Ledningsrør har en Hane. som regulerer Tilstrømningen af
den flydende Svovlsyrling til Refrigeratoren. Svovlsyrlingens
Varmegrad vexler mellem -6° og -2°.
Pompen staaer som omtalt til den ene Side i Forbindelse
med Refrigeratoren og frembringer her et relativt Vacuum af
50mm Qviksølv, til den anden Side med Condensatoren, idet
den i Ledningsrøret frembringer et Tryk af 1 1/2 Atmosphærer,
som i Forening med Afkjølingen formaaer at fortætte
