Inga penslar mera/— inga ojäm-
na, skrovliga ytof. Amatören kan
nu med hjälp UNIDA sprut-
dammsugare nå
gt resultat. UNIDA
kopplas disekt på dammsugar-
slangen. RN 3
pistol och e€
Lev. med
2 olika
munstycken
samt färgkopp.
Hästholmsvägen 21 + Stockholm Sö.
Härm. best. att sändas pr postförsk.
«=> St UNIDA sprutpistol. Önskas
vidare upplysningar (stryk det ej
önskade).
SÄLCEST Vr 0å o arobrg FEL TA RN BESSIE REA DUN
POSta drev os stores se ER ERE INN SARAS ENG
INodelbåten
2
Idealisk lackfärg för
målning av trä, papp.
plåt, järn m. m. Är
myeket lättarbetat
samt täcker väl.
Pre)
kulörer
mv
Torktid 45 minuter
KLINT, BERNHARDT & Co AB
26
Sf
KONDENSATOR MED LITEN KAPACITET ,
SOM STOPPAR DEN LÄGFREKVENTA HOG- AON RN
SPÄNNINGEN, MEN SLÄPPER IeENOM
DET HÖGFREKVENTA RADIOPROGRAMMET
RADIOGSÄNDARE VID ÄNDSTATIONEN

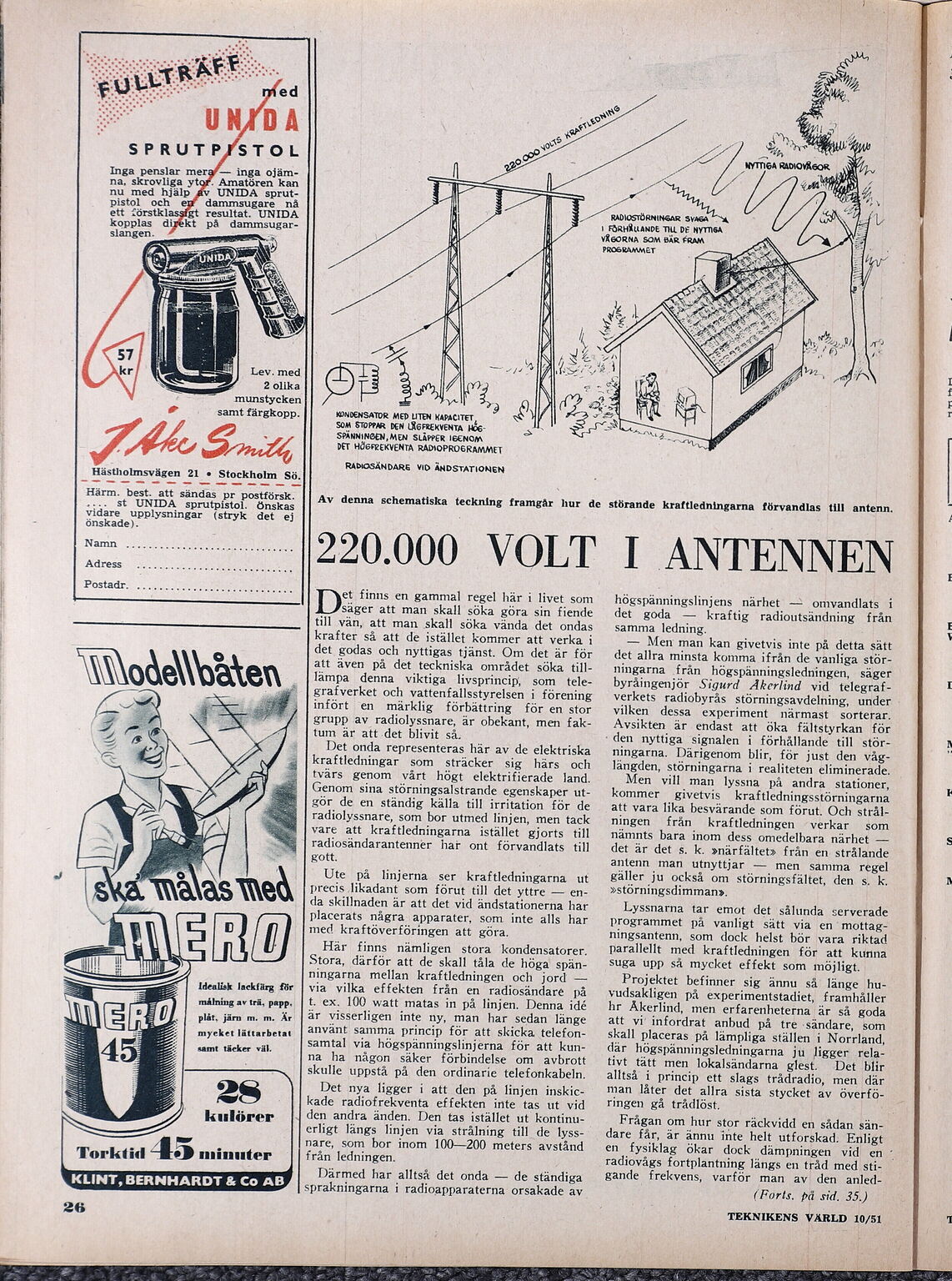

Av denna schematiska teckning framgår hur de
220.000 VOLT
et finns en gammal regel här i livet som
DIE att man skall söka göra sin fiende
till vän, att man skall söka vända det ondas
krafter så att de istället kommer att verka i
det godas och nyttigas tjänst. Om det är för
att även på det teckniska området söka till-
lämpa denna viktiga livsprincip, som tele-
grafverket och vattenfallsstyrelsen i förening
infört en märklig förbättring för en stor
grupp av radiolyssnare, är obekant, men fak-
tum är att det blivit så.
Det onda representeras här av de elektriska
kraftledningar som sträcker sig härs och
tvärs genom vårt högt elektrifierade land.
Genom sina störningsalstrande egenskaper ut-
gör de en ständig källa till irritation för de
radiolyssnare, som bor utmed linjen, men tack
vare att kraftledningarna istället gjorts till
radiosändarantenner har ont förvandlats till
gott.
Ute på linjerna ser kraftledningarna ut
precis likadant som förut till det yttre — en-
da skillnaden är att det vid ändstationerna har
placerats några apparater, som inte alls har
med. kraftöverföringen att göra.
Här finns nämligen stora kondensatorer.
Stora, därför att de skall tåla de höga spän-
ningarna mellan kraftledningen och jord —
via vilka effekten från en radiosändare på
t. ex. 100 watt matas in på linjen. Denna idé
är visserligen inte ny, man har sedan länge
använt samma princip för att skicka telefon-
samtal via högspänningslinjerna för att kun-
na ha någon säker förbindelse om avbrott
skulle uppstå på den ordinarie telefonkabeln.
Det nya ligger i att den på linjen inskic-
kade radiofrekventa effekten inte tas ut vid
| den andra änden. Den tas istället ut kontinu-
erligt längs linjen via strålning till de lyss-
nare, som bor inom 100—200 meters avstånd
från ledningen.
Därmed har alltså det onda — de ständiga
Sprakningarna i radioapparaterna orsakade av
> ; AE / G
INGAR SVAGA
I FÖRHÅMANDE TILL DE NYTTIGA
VÅGORNA SOM BÄR FRAM
KR
SA
störande kraftledningarna förvandlas till antenn.
I ANTENNEN
högspänningslinjens närhet — omvandlats i
det goda — kraftig radioutsändning från
samma ledning.
— Men man kan givetvis inte på detta sätt
det allra minsta komma ifrån de vanliga stör-
ningarna från högspänningsledningen, säger
byråingenjör Sigurd Åkerlind vid telegraf-
verkets radiobyrås störningsavdelning, under
vilken dessa experiment närmast sorterar.
Avsikten är endast att öka fältstyrkan för
den nyttiga signalen i förhållande till stör-
ningarna. Därigenom blir, för just den våg-
längden, störningarna i realiteten eliminerade.
Men vill man lyssna på andra stationer,
kommer = givetvis kraftledningsstörningarna
att vara lika besvärande som förut. Och strål-
ningen från kraftledningen verkar som
nämnts bara inom dess omedelbara närhet —
det är det s. k. »närfältet> från en strålande
antenn man utnyttjar — men samma regel
gäller ju också om störningsfältet, den s. k.
»störningsdimman»>.
Lyssnarna tar emot det sålunda serverade
programmet på vanligt sätt via en mottag-
ningsantenn, som dock helst bör vara riktad
parallellt med kraftledningen för att kurna
Suga upp så mycket effekt som möjligt.
Projektet befinner sig ännu så länge hu-
vudsakligen på experimentstadiet, framhåller
hr Åkerlind, men erfarenheterna är så goda
att vi infordrat anbud på tre "sändare, som
skall placeras på lämpliga ställen i Norrland,
där högspänningsledningarna ju ligger rela-
tivt tätt men lokalsändarna glest. Det blir
alltså i princip ett slags trådradio, men där
man låter det allra sista stycket av överfö-
ringen gå trådlöst.
Frågan om hur stor räckvidd en sådan sän-
dare får, är ännu inte helt utforskad. Enligt
en fysiklag ökar dock dämpningen vid en :
radiovågs fortplantning längs en tråd med sti-
gande frekvens, varför man av den anled-
(Forts. på sid. 35.)
TEKNIKENS VÄRLD 10/51
