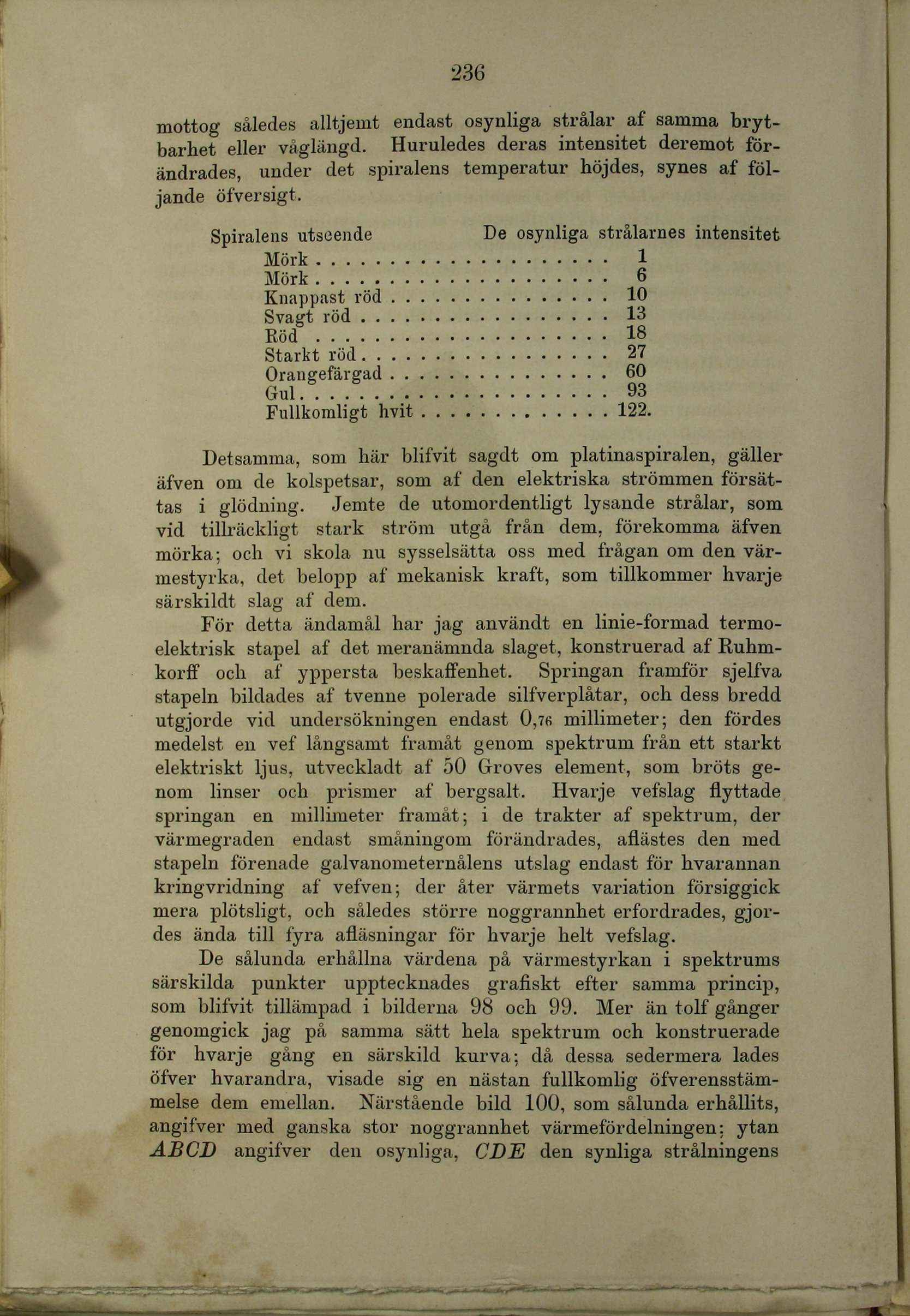

mottog således alltjemt endast osynliga strålar af samma
brytbarhet eller våglängd. Huruledes deras intensitet deremot
förändrades, under det spiralens temperatur höjdes, synes af
följande öfversigt.
Mörk........................................1
Mörk........................................6
Knappast röd..............................10
Svagt röd..................................13
Röd........................................18
Starkt röd..................................27
Orangefärgad..............................60
Gul. . ...................................93
Fullkomligt hvit.............122.
Detsamma, som här blifvit sagdt om platinaspiralen, gäller
äfven om de kolspetsar, som af den elektriska strömmen
försättas i glödning. Jemte de utomordentligt lysande strålar, som
vid tillräckligt stark ström utgå från dem, förekomma äfven
mörka; och vi skola nu sysselsätta oss med frågan om den
värmestyrka, det belopp af mekanisk kraft, som tillkommer hvarje
särskildt slag af dem.
För detta ändamål har jag användt en linie-formad
termo-elektrisk stapel af det meranämnda slaget, konstruerad af
Ruhm-korff och af yppersta beskaffenhet. Springan framför sjelfva
stapeln bildades af tvenne polerade silfverplåtar, och dess bredd
utgjorde vid undersökningen endast 0,7t; millimeter; den fördes
medelst, en vef långsamt framåt genom spektrum från ett starkt
elektriskt ljus, utveckladt af 50 Groves element, som bröts
genom linser och prismer af bergsalt, Hvarje vefslag flyttade
springan en millimeter framåt; i de trakter af spektrum, der
värmegraden endast småningom förändrades, aflästes den med
stapeln förenade galvanometernålens utslag endast för hvarannan
kringvridning af vefven; der åter värmets variation försiggick
mera plötsligt, och således större noggrannhet erfordrades,
gjordes ända till fyra afläsningar för hvarje helt vefslag.
De sålunda erhållna värdena på värmestyrkan i spektrums
särskilda punkter upptecknades grafiskt efter samma princip,
som blifvit, tillämpad i bilderna 98 och 99. Mer än tolf gånger
genomgick jag på samma sätt bela spektrum och konstruerade
för hvarje gång en särskild kurva; då dessa sedermera lades
öfver hvarandra, visade sig en nästan fullkomlig
öfverensstämmelse dem emellan. Närstående bild 100, som sålunda erhållits,
angifver mecl ganska stor noggrannhet värmefördelningen; ytan
ABCD angifver den osynliga, C DE den synliga strålningens
Spiralens utseende
De osynliga strålarnes intensitet
