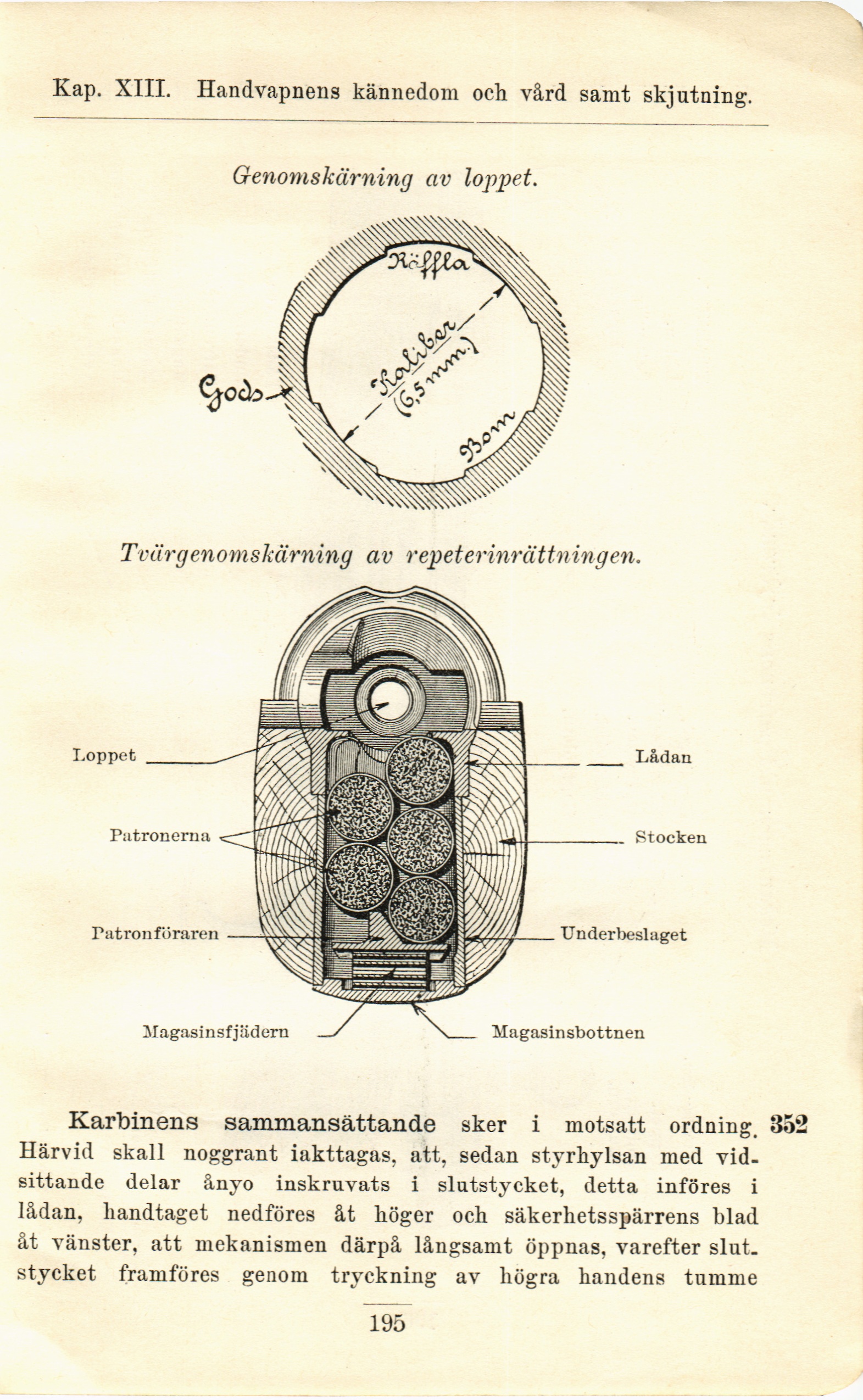

Kap. XIII. Handvapnens kännedom och vård samt skjutning.
Genomskärning av loppet.
Tvär genomskärning av repeterinrättningen.
Loppet
Patronerna
Fatronföraren
Magasinsfjädern
Lådan
Stocken
Underlieslaget
Magasinsbottnen
Karbinens sammansättande sker i motsatt ordning. 352
Härvid skall noggrant iakttagas, att, sedan styrhylsan med
vid-sittande delar ånyo inskruvats i slutstycket, detta införes i
lådan, handtaget nedföres åt höger och säkerhetsspärrens blad
åt vänster, att mekanismen därpå långsamt öppnas, varefter slut.
stycket framföres genom tryckning av högra handens tumme
195
