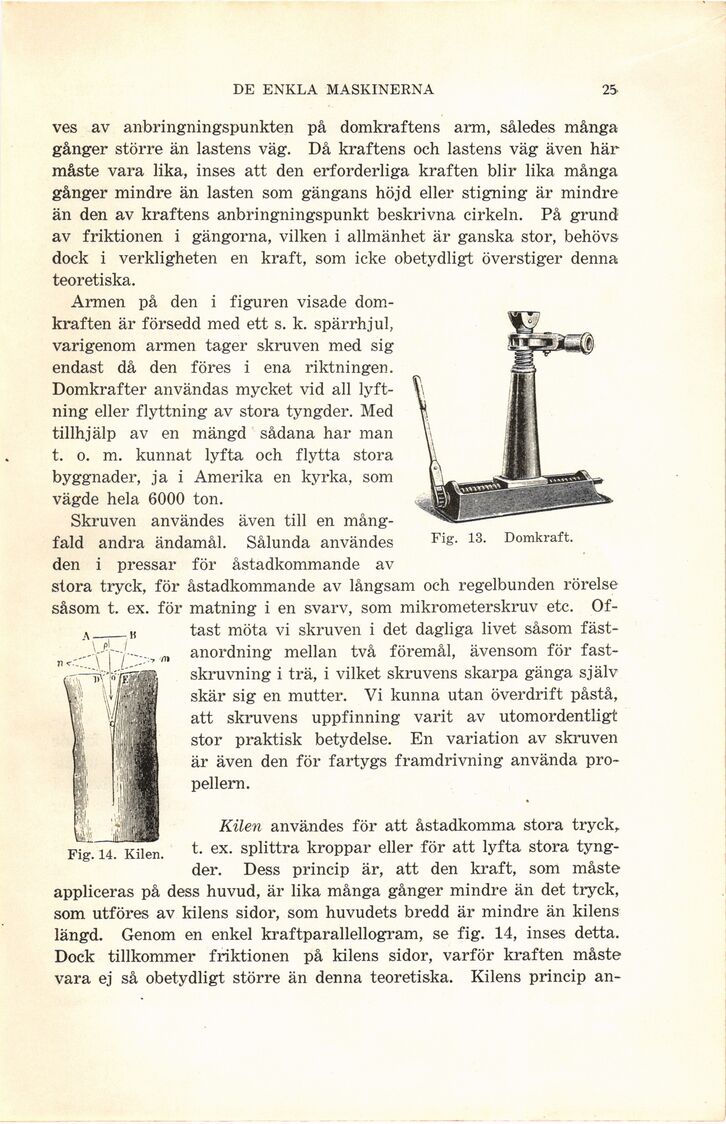

DE ENKLA MASKINERNA
25
ves av anbringningspunkten på domkraftens arm, således många
gånger större än lastens väg. Då kraftens och lastens väg även här
måste vara lika, inses att den erforderliga kraften blir lika många
gånger mindre än lasten som gängans höjd eller stigning är mindre
än den av kraftens anbringningspunkt beskrivna cirkeln. På grund
av friktionen i gängorna, vilken i allmänhet är ganska stor, behövs
dock i verkligheten en kraft, som icke obetydligt överstiger denna
teoretiska.
Armen på den i figuren visade
domkraften är försedd med ett s. k. spärrhjul,
varigenom armen tager skruven med sig
endast då den föres i ena riktningen.
Domkrafter användas mycket vid all
lyftning eller flyttning av stora tyngder. Med
tillhjälp av en mängd sådana har man
t. o. m. kunnat lyfta och flytta stora
byggnader, ja i Amerika en kyrka, som
vägde hela 6000 ton.
Skruven användes även till en
mångfald andra ändamål. Sålunda användes
den i pressar för åstadkommande av
stora tryck, för åstadkommande av långsam och regelbunden rörelse
såsom t. ex. för matning i en svarv, som mikrometerskruv etc.
Oftast möta vi skruven i det dagliga livet såsom
fästanordning mellan två föremål, ävensom för
fast-skruvning i trä, i vilket skruvens skarpa gänga själv
skär sig en mutter. Vi kunna utan överdrift påstå,
att skruvens uppfinning varit av utomordentligt
stor praktisk betydelse. En variation av skruven
är även den för fartygs framdrivning använda
propellern.
Fig. 13. Domkraft.
Fig. 14. Kilen.
Kilen användes för att åstadkomma stora tryck,
t. ex. splittra kroppar eller för att lyfta stora
tyngder. Dess princip är, att den kraft, som måste
appliceras på dess huvud, är lika många gånger mindre än det tryck,
som utföres av kilens sidor, som huvudets bredd är mindre än kilens
längd. Genom en enkel kraftparallellogram, se fig. 14, inses detta.
Dock tillkommer friktionen på kilens sidor, varför kraften måste
vara ej så obetydligt större än denna teoretiska. Kilens princip an-
