"42 FÖRSTA DELEN. MUSKEL-, VIND- O. VATTENKRAFTMASKINER
lägsnat riskmoment för stigning av fallets undre vattennivå. Man
anordnar då ett s. k. sugrör från turbinen, som sticker ned under den
nedre vattenytan. Vattentrycket under turbinen blir nämligen så
mycket mindre än atmosfärtrycket som "sughöjden", d. v. s.
avståndet mellan turbinen och nedre vattenytan, varför hela
vattenpelar-höjden mellan fallets övre och nedre vattenytor dock
tillgodogöres.

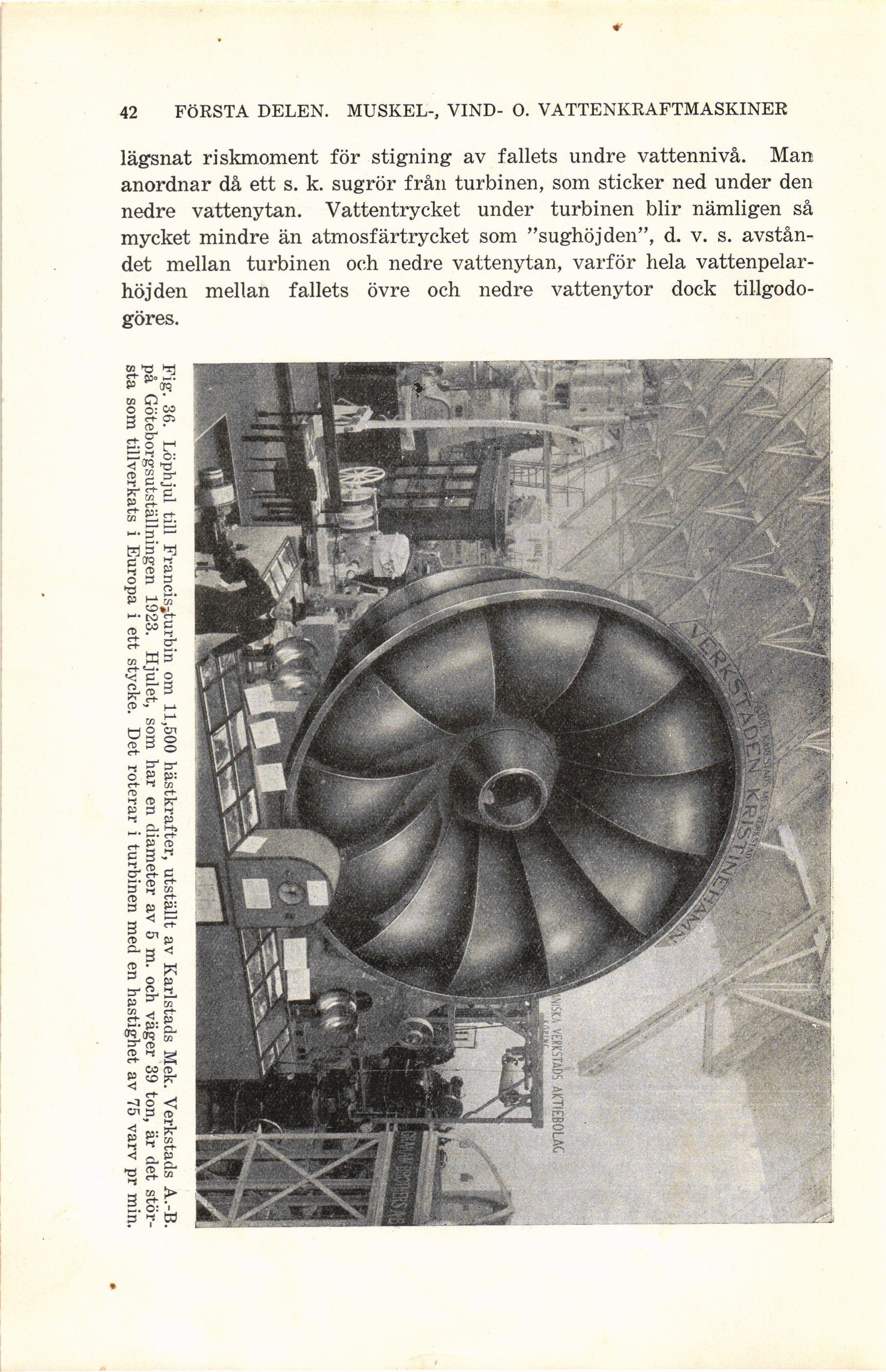

Fig. 36. Löphjul till Francisjturbin om 11,500 hästkrafter, utställt av Karlstads Mek. Verkstads A.-B.
på Göteborgsutställningen 1923. Hjulet, som har en diameter av 5 m. och väger 39 ton, är det
största som tillverkats i Europa i ett stycke. Det roterar i turbinen med en hastighet av 75 varv pr min.
