"44 FÖRSTA DELEN. MUSKEL-, VIND- O. VATTENKRAFTMASKINER
Fig. 37 framställer ett av de två turbinaggregat, som Verkstaden.
Kristenhamn levererat till Stora Kopparbergs Bergslags A.-B. för
dess kraftstation vid Forshuvudforsen. Turbinen, som är
konstruerad för en effekt av 7,700 hkr. vid 10,3 meters fallhöjd och 83’
varv/min., är som synes utförd såsom enkel vertikal Francisturbin.
Inmurad i betongen
synes
ledskeneapparater till vilken
vattnet ledes i en
betongspiral. Å fig.
38 synes
ledskeneapparater innan dess
inmontering. Inuti
denna roterar
löphjulet, vars väldiga
dimensioner
framgår av fig. 39. Dess
vikt är ej mindre än
20 ton.
Löphjulets-vertikala axel går
genom
inspektionsbrunnen upp till den
elektriska
generatorn. Till vänster
om denna synes
hastighetsregulatorn.
Vid denna
anläggning tillföres
ledske-neapparaten vattnet
i ett öppet
betongschakt, vilket är den
vanliga anordningen
för vertikala
turbiner. Man kan, som förut nämnts, även föra vattnet till
ledskeneappara-ten på så sätt, att denna omgives med ett spiralformat stålhus och
uppställa turbinen i maskinsalen. En sådan turbin kallas även
spiralturbin. Vattnet föres nämligen runt ledskenan i mindre och
mindre sektioner av "spiralen" ju längre från tilloppsröret det
kommer, detta för att vattenhastigheten skall bli konstant hela vägen
runt ledskeneapparater vilket annars vore omöjligt, enär
vattenmängden minskas för varje ledskeneskovel som passeras. Fig. 40’

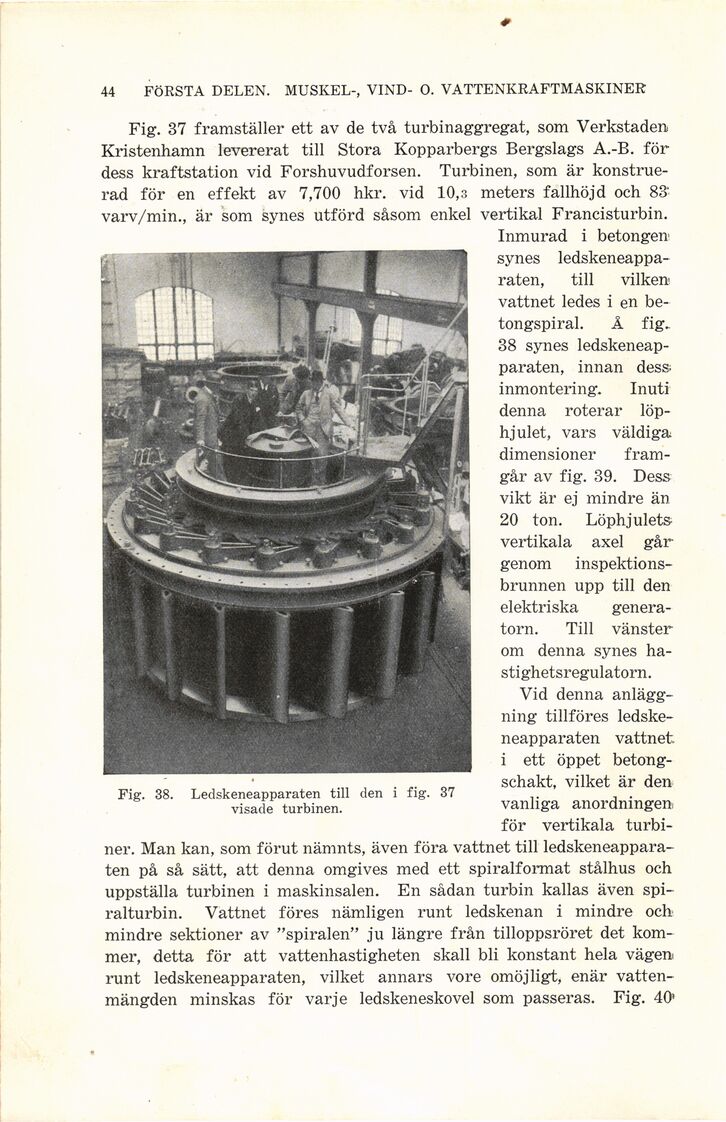

Fig. 38. Ledskeneapparater! till den i fig. 37
visade turbinen.
