VATTENTURBINER
55-
i en cylinder, servomotorn, och därigenom åstadkommer en
rörelse, som medelst häv- och koppelstänger överföres till
ledskenorna. Denna regulatoranordning fungerar fullständigt automatiskt,
så att så snart turbinens varvantal genom minskad belastning
börjar ökas över det normala, inställas ledskeneapparaten för en mindre
vattenmängd svarande mot den mindre belastningen, varvid varvan-

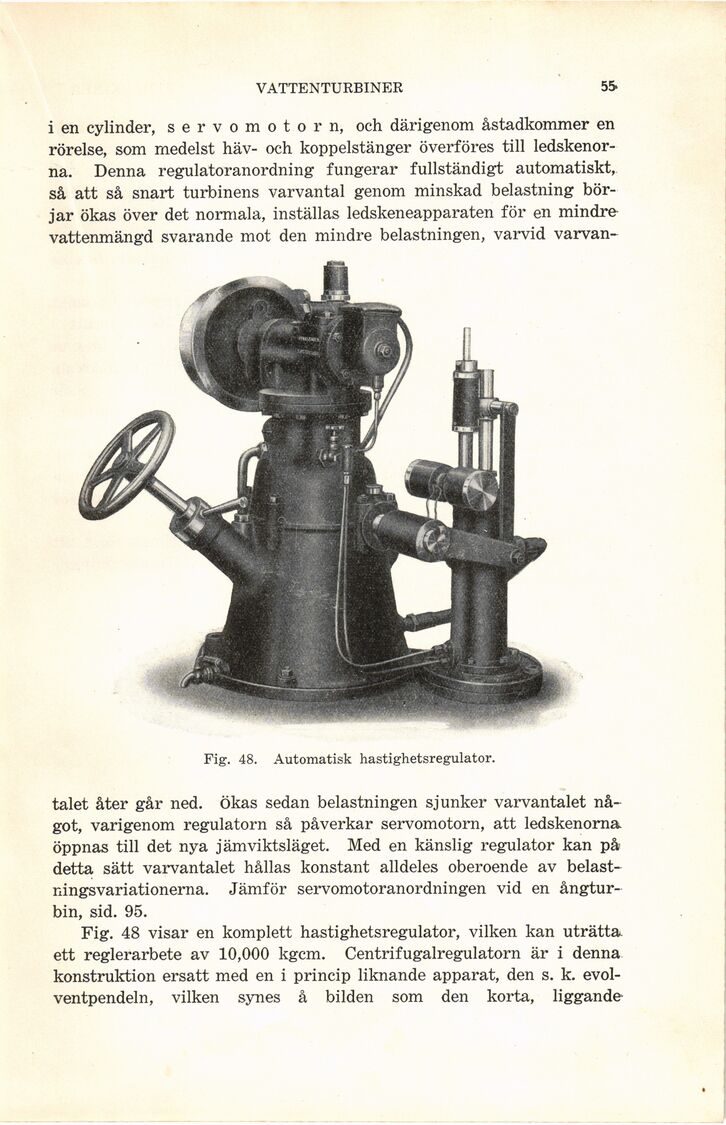

Fig. 48. Automatisk hastighetsregulator.
talet åter går ned. ökas sedan belastningen sjunker varvantalet
något, varigenom regulatorn så påverkar servomotorn, att ledskenorna
öppnas till det nya jämviktsläget. Med en känslig regulator kan på
detta sätt varvantalet hållas konstant alldeles oberoende av
belastningsvariationerna. Jämför servomotoranordningen vid en
ångturbin, sid. 95.
Fig. 48 visar en komplett hastighetsregulator, vilken kan uträtta,
ett reglerarbete av 10,000 kgcm. Centrifugalregulatorn är i denna
konstruktion ersatt med en i princip liknande apparat, den s. k.
evol-ventpendeln, vilken synes å bilden som den korta, liggande-
