98
ANDRA DELEN. VÄRMEMOTORER ETC.
På grund härav kan vid en viss periferihastighet fyra gånger
större energimängd omsättas i varje skovelring, och sålunda
möjliggör dubbelrotationssystemet ett utnyttjande av ångans arbete med en
fjärdedel så många skovelringar som vid enkelrotation skulle
erfordras.
Ångan inledes i turbinens centrum, se den schematiska bilden av

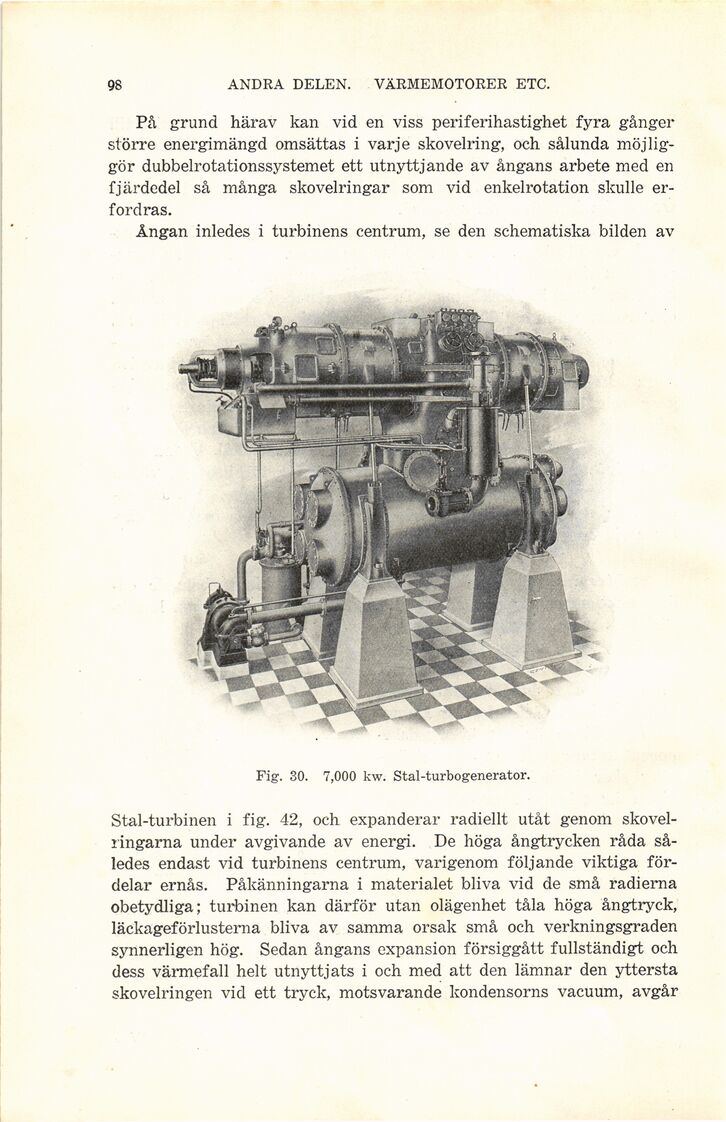

Fig. 30. 7,000 kw. Stal-turbogenerator.
Stal-turbinen i fig. 42, och expanderar radiellt utåt genom
skovel-ringarna under avgivande av energi. De höga ångtrycken råda
således endast vid turbinens centrum, varigenom följande viktiga
fördelar ernås. Påkänningarna i materialet bliva vid de små radierna
obetydliga; turbinen kan därför utan olägenhet tåla höga ångtryck,
läckageförlusterna bliva av samma orsak små och verkningsgraden
synnerligen hög. Sedan ångans expansion försiggått fullständigt och
dess värmefall helt utnyttjats i och med att den lämnar den yttersta
skovelringen vid ett tryck, motsvarande kondensorns vacuum, avgår
