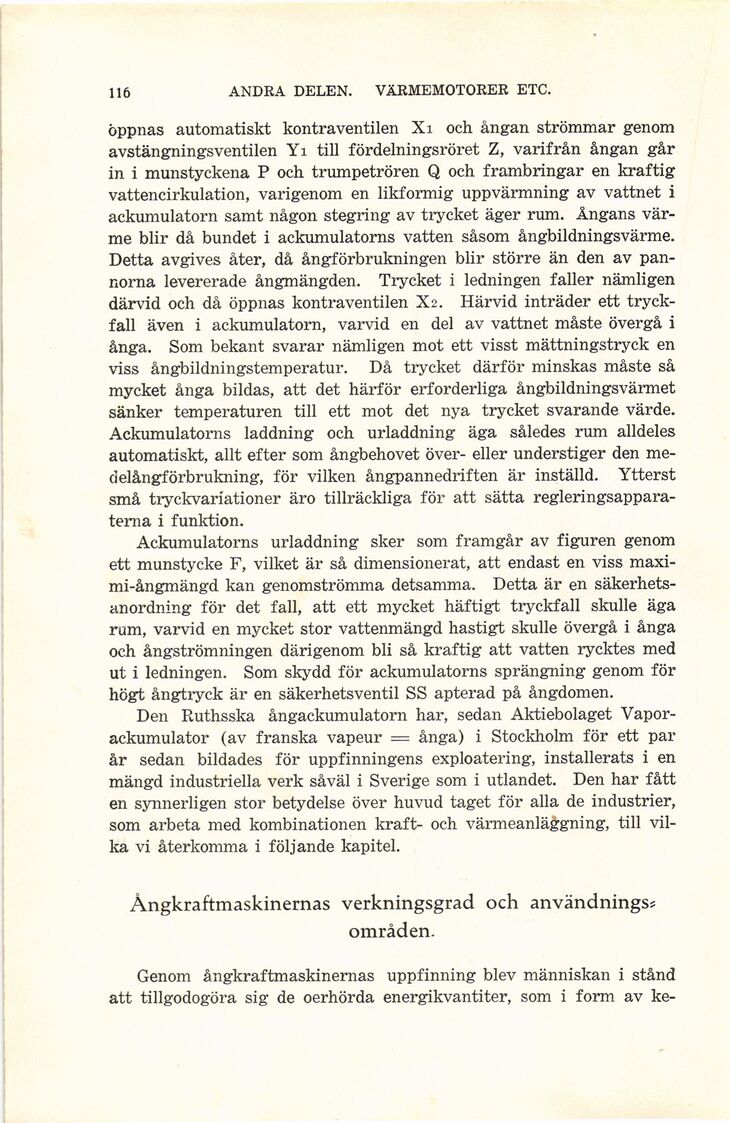

116
ANDRA DELEN. VÄRMEMOTORER ETC.
öppnas automatiskt kontra ventilen Xi och ångan strömmar genom
avstängningsventilen Yi till fördelningsröret Z, varifrån ångan går
in i munstyckena P och trumpetrören Q och frambringar en kraftig
vattencirkulation, varigenom en likformig uppvärmning av vattnet i
ackumulatorn samt någon stegring av trycket äger rum. Ångans
värme blir då bundet i ackumulatorns vatten såsom ångbildningsvärme.
Detta avgives åter, då ångförbrukningen blir större än den av
pannorna levererade ångmängden. Trycket i ledningen faller nämligen
därvid och då öppnas kontraventilen X2. Härvid inträder ett
tryckfall även i ackumulatorn, varvid en del av vattnet måste övergå i
ånga. Som bekant svarar nämligen mot ett visst mättningstryck en
viss ångbildningstemperatur. Då trycket därför minskas måste så
mycket ånga bildas, att det härför erforderliga ångbildningsvärmet
sänker temperaturen till ett mot det nya trycket svarande värde.
Ackumulatorns laddning och urladdning äga således rum alldeles
automatiskt, allt efter som ångbehovet över- eller understiger den
me-delångförbrukning, för vilken ångpannedriften är inställd. Ytterst
små tryckvariationer äro tillräckliga för att sätta
regleringsapparaterna i funktion.
Ackumulatorns urladdning sker som framgår av figuren genom
ett munstycke F, vilket är så dimensionerat, att endast en viss
maxi-mi-ångmängd kan genomströmma detsamma. Detta är en
säkerhetsanordning för det fall, att ett mycket häftigt tryckfall skulle äga
rum, varvid en mycket stor vattenmängd hastigt skulle övergå i ånga
och ångströmningen därigenom bli så kraftig att vatten rycktes med
ut i ledningen. Som skydd för ackumulatorns sprängning genom för
högt ångtryck är en säkerhetsventil SS apterad på ångdomen.
Den Ruthsska ångackumulatorn har, sedan Aktiebolaget
Vapor-ackumulator (av franska vapeur = ånga) i Stockholm för ett par
år sedan bildades för uppfinningens exploatering, installerats i en
mängd industriella verk såväl i Sverige som i utlandet. Den har fått
en synnerligen stor betydelse över huvud taget för alla de industrier,
som arbeta med kombinationen kraft- och värmeanläggning, till
vilka vi återkomma i följande kapitel.
Ångkraftmaskinernas verkningsgrad och användnings?
områden.
Genom ångkraftmaskinernas uppfinning blev människan i stånd
att tillgodogöra sig de oerhörda energikvantiter, som i form av ke-
