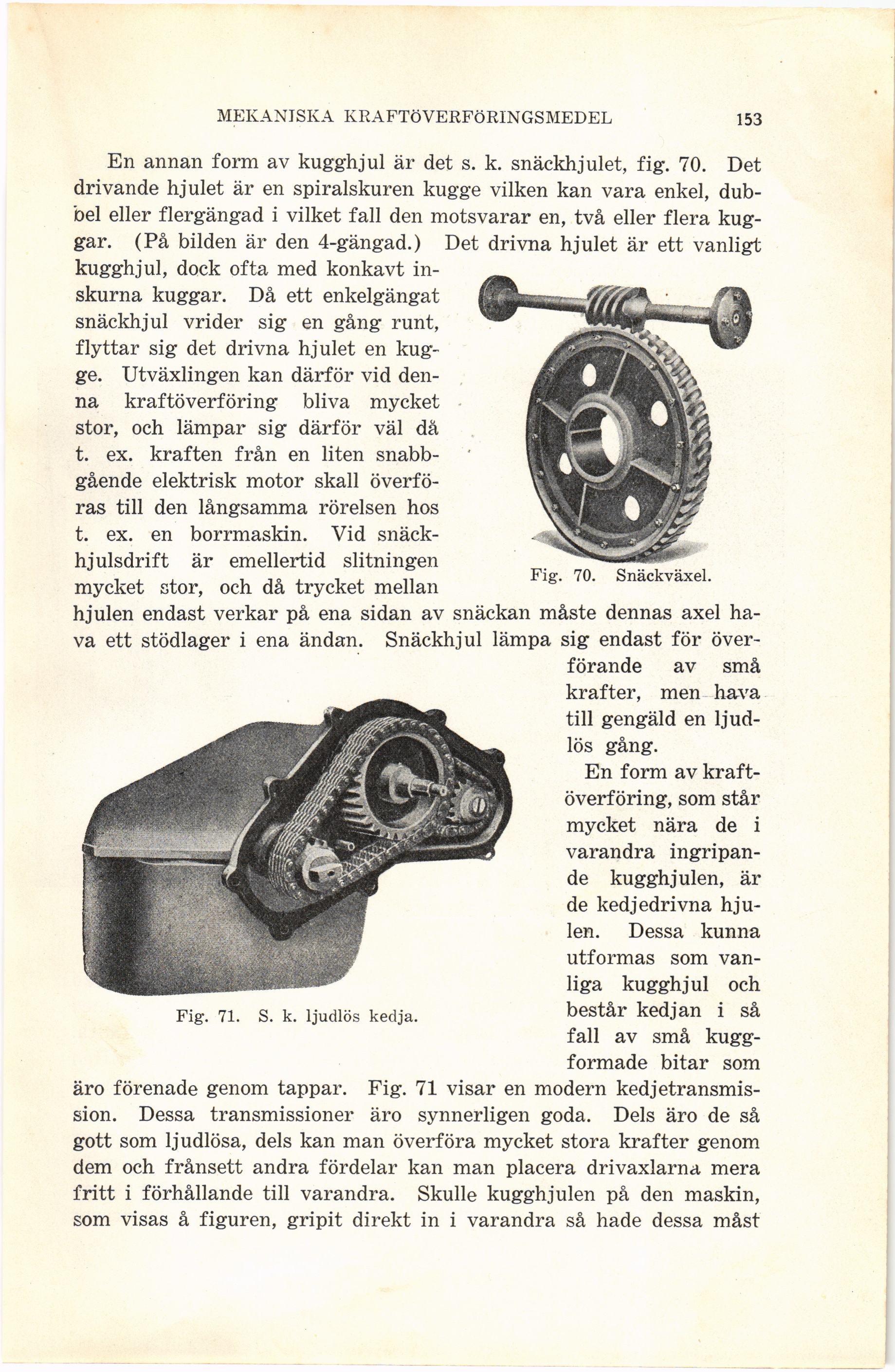

MEKANISKA KRAFTÖVERFÖRINGSMEDEL
153
En annan form av kugghjul är det s. k. snäckhjulet, fig. 70. Det
drivande hjulet är en spiralskuren kugge vilken kan vara enkel,
dubbel eller flergängad i vilket fall den motsvarar en, två eller flera
kuggar. (På bilden är den 4-gängad.) Det drivna hjulet är ett vanligt
kugghjul, dock ofta med konkavt
inskurna kuggar. Då ett enkelgängat
snäckhjul vrider sig en gång runt,
flyttar sig det drivna hjulet en
kugge. Utväxlingen kan därför vid
denna kraftöverföring bliva mycket
stor, och lämpar sig därför väl då
t. ex. kraften från en liten
snabbgående elektrisk motor skall
överföras till den långsamma rörelsen hos
t. ex. en borrmaskin. Vid
snäck-hjulsdrift är emellertid slitningen
mycket stor, och då trycket mellan
hjulen endast verkar på ena sidan av snäckan måste dennas axel
hava ett stödlager i ena ändan. Snäckhjul lämpa sig endast för
överförande av små
krafter, men hava
till gengäld en
ljudlös gång.
En form av
kraftöverföring, som står
mycket nära de i
varandra
ingripande kugghjulen, är
de kedjedrivna
hjulen. Dessa kunna
utformas som
vanliga kugghjul och
består kedjan i så
fall av små
kugg-formade bitar som
äro förenade genom tappar. Fig. 71 visar en modern
kedjetransmission. Dessa transmissioner äro synnerligen goda. Dels äro de så
gott som ljudlösa, dels kan man överföra mycket stora krafter genom
dem och frånsett andra fördelar kan man placera drivaxlarna mera
fritt i förhållande till varandra. Skulle kugghjulen på den maskin,
som visas å figuren, gripit direkt in i varandra så hade dessa måst
Fig. 71. S. k. ljudlös kedja.
Fig. 70. Snäckväxel.
