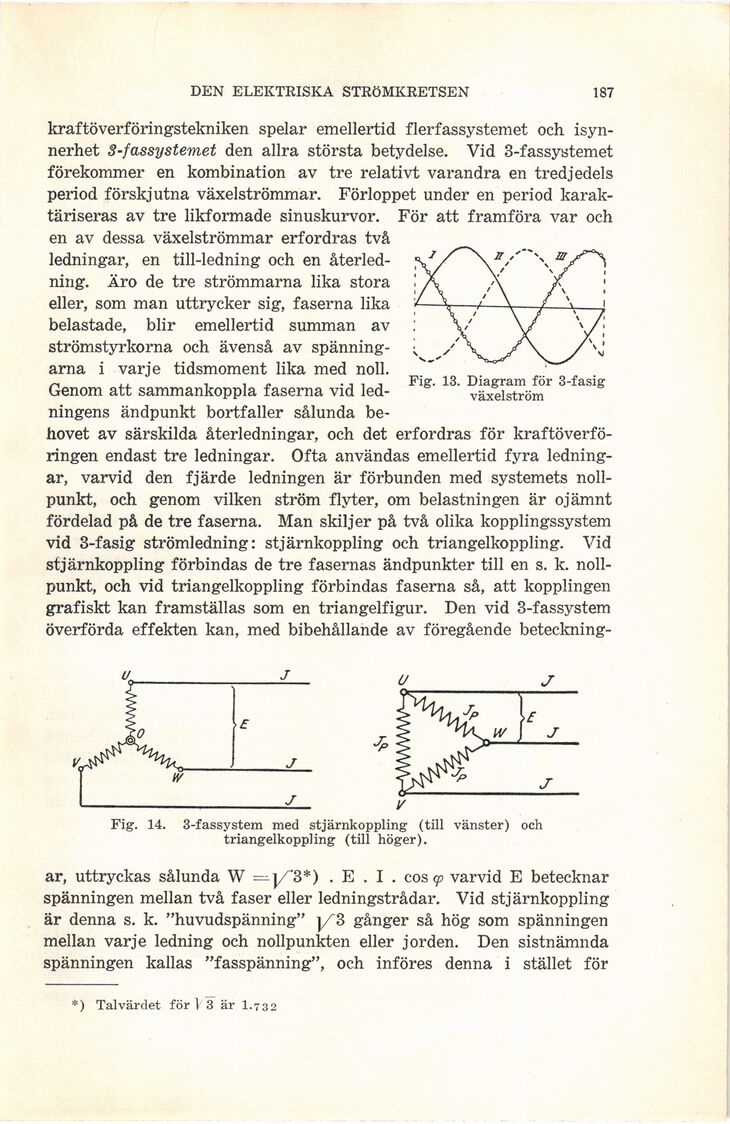

DEN ELEKTRISKA STRÖMKRETSEN
187
kraftöverföringstekniken spelar emellertid flerfassystemet och
isynnerhet 3-fassystemet den allra största betydelse. Vid 3-fassystemet
förekommer en kombination av tre relativt varandra en tredjedels
period förskjutna växelströmmar. Förloppet under en period
karaktäriseras av tre likformade sinuskurvor. För att framföra var och
en av dessa växelströmmar erfordras två
ledningar, en till-ledning och en
återledning. Äro de tre strömmarna lika stora
eller, som man uttrycker sig, faserna lika
belastade, blir emellertid summan av
strömstyrkorna och ävenså av
spänningarna i varje tidsmoment lika med noll.
Genom att sammankoppla faserna vid
ledningens ändpunkt bortfaller sålunda
behovet av särskilda återledningar, och det erfordras för
kraftöverföringen endast tre ledningar. Ofta användas emellertid fyra
ledningar, varvid den fjärde ledningen är förbunden med systemets
nollpunkt, och genom vilken ström flyter, om belastningen är ojämnt
fördelad på de tre faserna. Man skiljer på två olika kopplingssystem
vid 3-fasig strömledning: stjärnkoppling och triangelkoppling. Vid
st järnkoppling förbindas de tre fasernas ändpunkter till en s. k.
nollpunkt, och vid triangelkoppling förbindas faserna så, att kopplingen
grafiskt kan framställas som en triangelfigur. Den vid 3-fassystem
överförda effekten kan, med bibehållande av föregående beteckning-
Fig. 13. Diagram för 3-fasig
växelström
Fig. 14. 3-fassystem med stjärnkoppling (till vänster) och
triangelkoppling (till höger).
ar, uttryckas sålunda W —]/"■3*) . E . I . eos 9? varvid E betecknar
spänningen mellan två faser eller ledningstrådar. Vid stjärnkoppling
är denna s. k. "huvudspänning" j/3 gånger så hög som spänningen
mellan varje ledning och nollpunkten eller jorden. Den sistnämnda
spänningen kallas "fasspänning", och införes denna i stället för
") Talvärdet för V 3 är I.732
