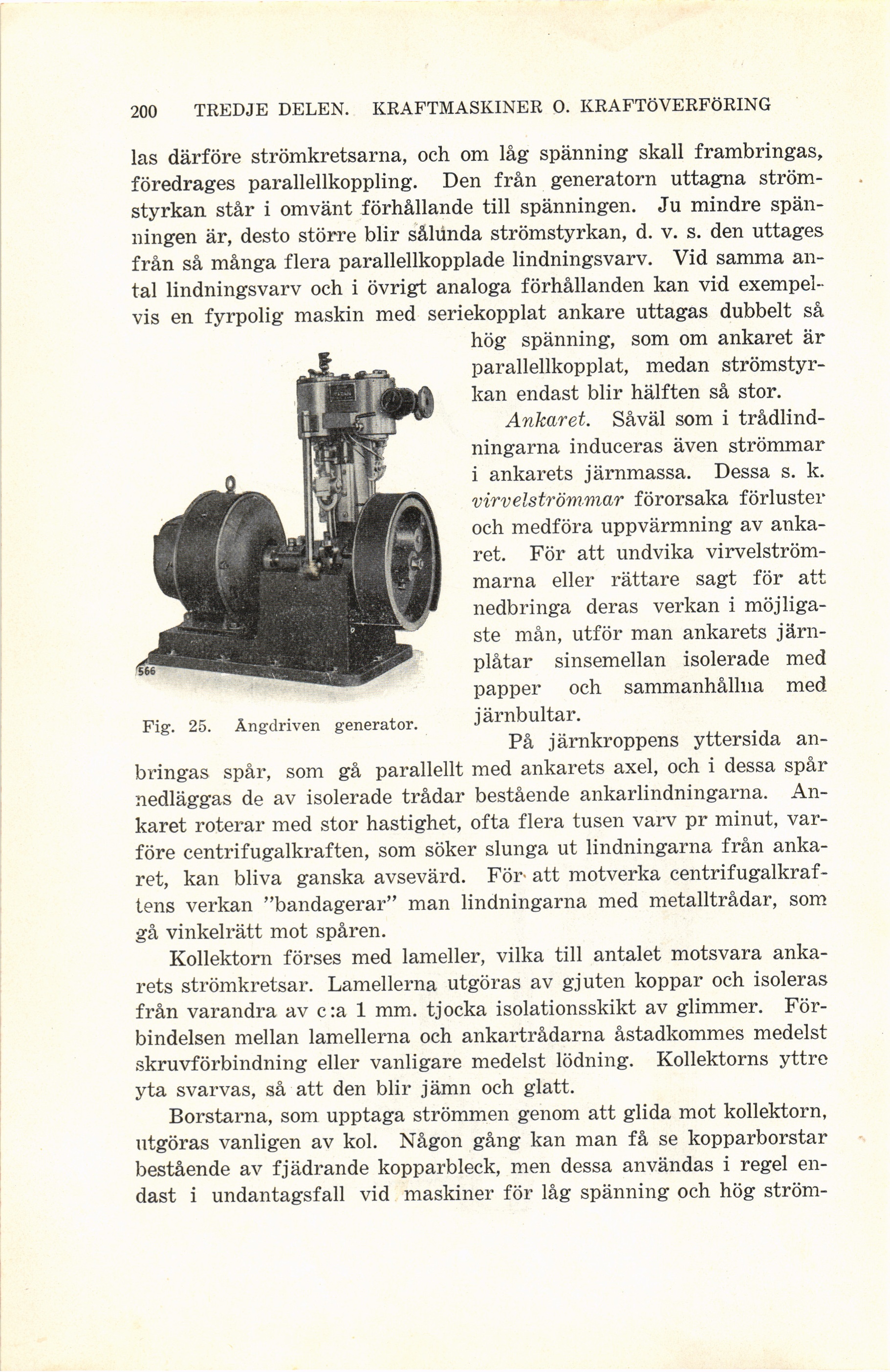

200 TREDJE DELEN.. KRAFTMASKINER O. KRAFTÖVERFÖRING
las därföre strömkretsarna, och om låg spänning skall frambringas,
föredrages parallellkoppling. Den från generatorn uttagna
strömstyrkan står i omvänt förhållande till spänningen. Ju mindre
spänningen är, desto större blir sålunda strömstyrkan, d. v. s. den uttages
från så många flera parallellkopplade lindningsvarv. Vid samma
antal lindningsvarv och i övrigt analoga förhållanden kan vid
exempelvis en fyrpolig maskin med seriekopplat ankare uttagas dubbelt så
hög spänning, som om ankaret är
parallellkopplat, medan
strömstyrkan endast blir hälften så stor.
Ankaret. Såväl som i
trådlind-ningarna induceras även strömmar
i ankarets järnmassa. Dessa s. k.
virvelströmmar förorsaka förluster
och medföra uppvärmning av
ankaret. För att undvika
virvelströmmarna eller rättare sagt för att
nedbringa deras verkan i
möjligaste mån, utför man ankarets
järnplåtar sinsemellan isolerade med
papper och sammanhållna med
järnbultar.
På järnkroppens yttersida
anbringas spår, som gå parallellt med ankarets axel, och i dessa spår
nedläggas de av isolerade trådar bestående ankarlindningarna.
Ankaret roterar med stor hastighet, ofta flera tusen varv pr minut,
var-före centrifugalkraften, som söker slunga ut lindningarna från
ankaret, kan bliva ganska avsevärd. För- att motverka
centrifugalkraf-tens verkan "bandagerar" man lindningarna med metalltrådar, som
gå vinkelrätt mot spåren.
Kollektorn förses med lameller, vilka till antalet motsvara
ankarets strömkretsar. Lamellerna utgöras av gjuten koppar och isoleras
från varandra av c:a 1 mm. tjocka isolationsskikt av glimmer.
Förbindelsen mellan lamellerna och ankartrådarna åstadkommes medelst
skruvförbindning eller vanligare medelst lödning. Kollektorns yttre
yta svarvas, så att den blir jämn och glatt.
Borstarna, som upptaga strömmen genom att glida mot kollektorn,
utgöras vanligen av kol. Någon gång kan man få se kopparborstar
bestående av fjädrande kopparbleck, men dessa användas i regel
endast i undantagsfall vid maskiner för låg spänning och hög ström-
Fig. 25. Ångdriven generator.
